Introducere
Arosoaie Mihai - 331CC
Proiectul consta in implementarea jocului de snake folosind microcontrollerul ATmega16.
Voi implementa varianta clasica a jocului, fara labirinturi sau sisteme de bonusuri.
Descriere generală
Schema bloc a jocului:
Hardware Design
Lista de componente: * 5 rezistente 2K2 * 5 rezistente 4K6 * 3 condensatori de 10uF * 1 stabilizator de tensiune GM66102 * 1 ecran LCD PCD8544 - Nokia 3310 * 5 PushButtons
Pentru fiecare pin de input al LCD-ului folosesc cate doua rezistente (divizor de tensiune) pentru a aduce tensiunea la 3.3V.
Alimentarea LCD-ului se face tot la 3.3V, drept pentru care folosesc stabilizatorul de tensiune GM66102.
Schema proiectului in Eagle:
Placa de baza:

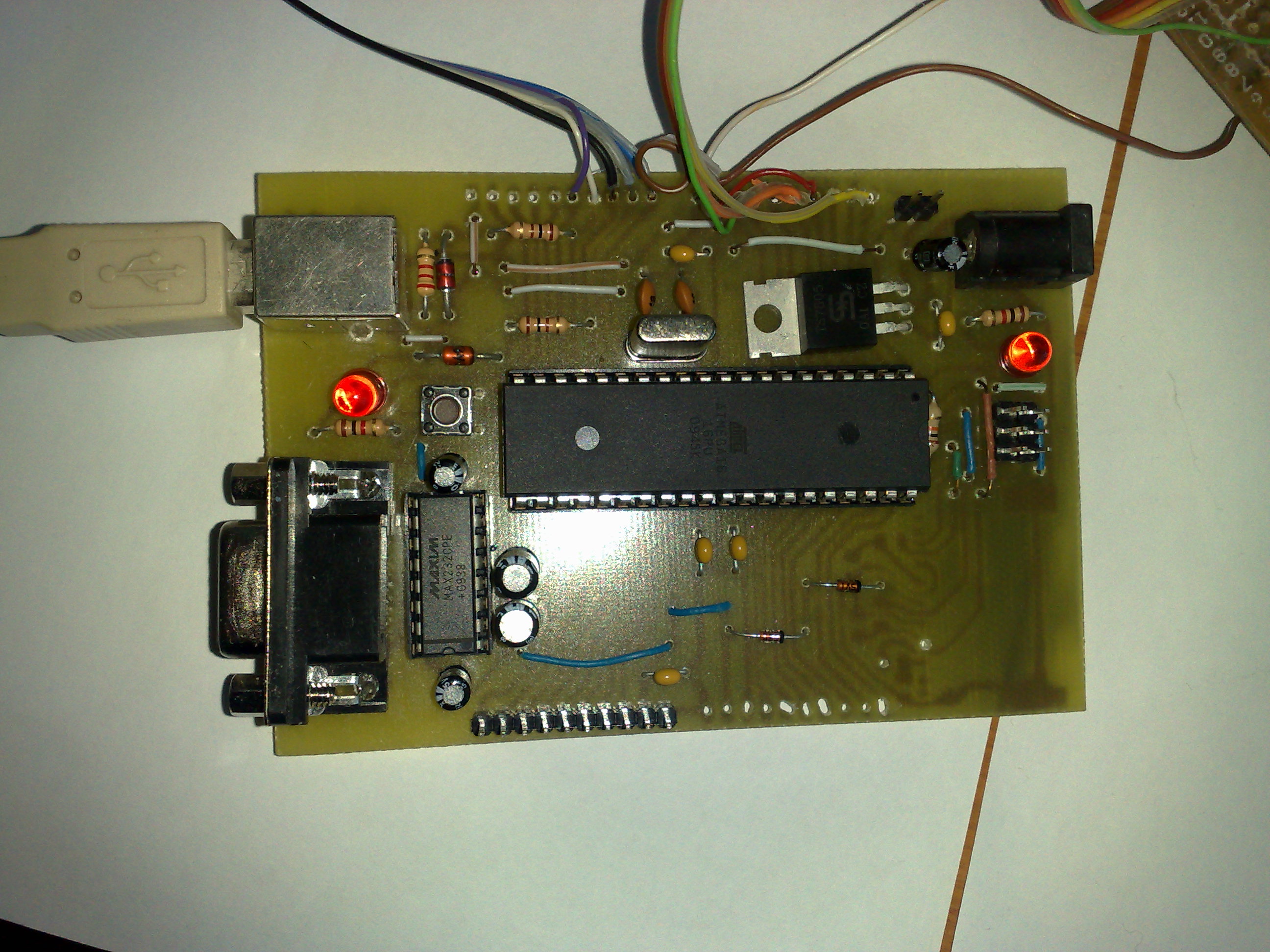

Fata:

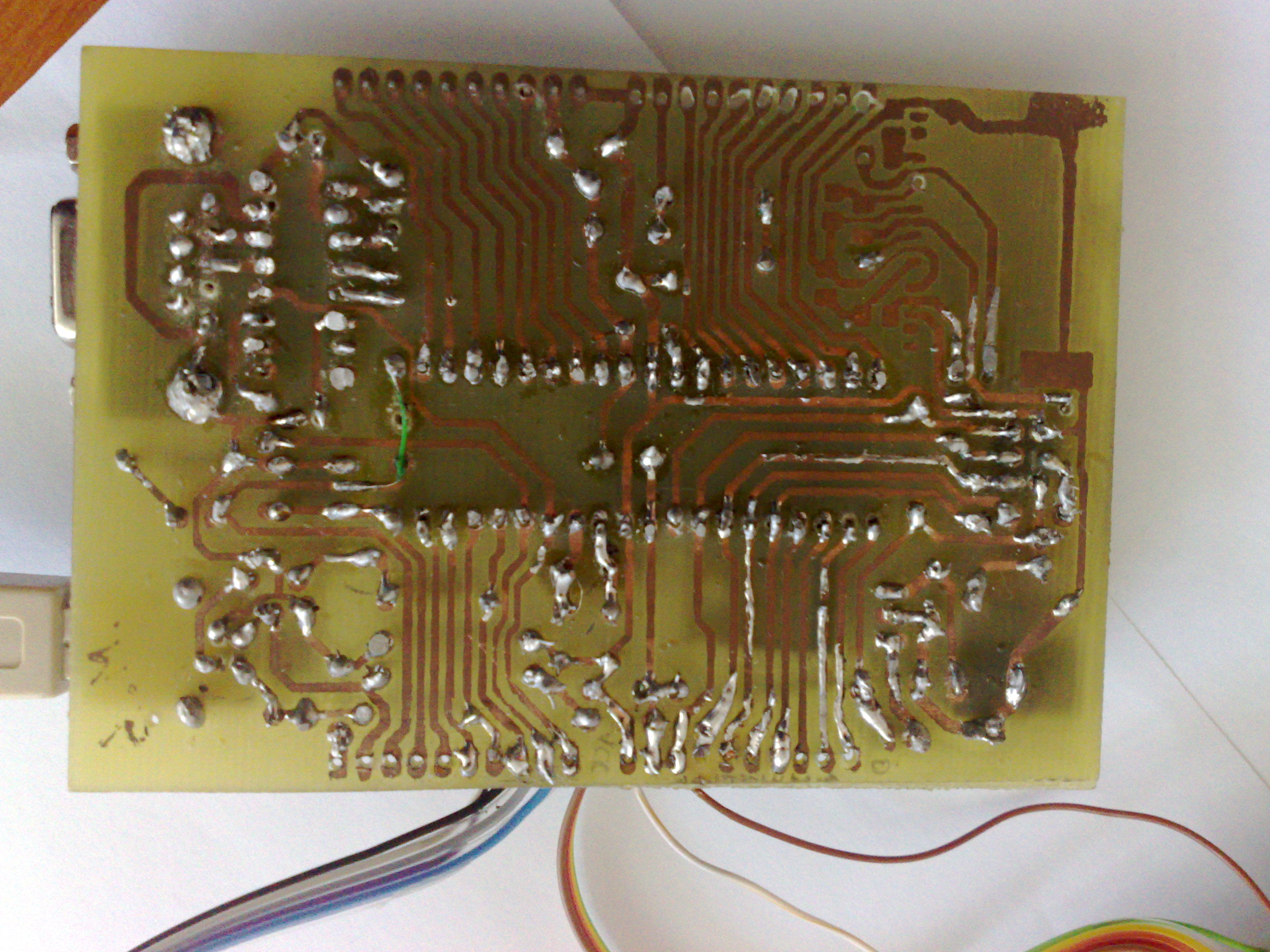

Verso:
Extensie:

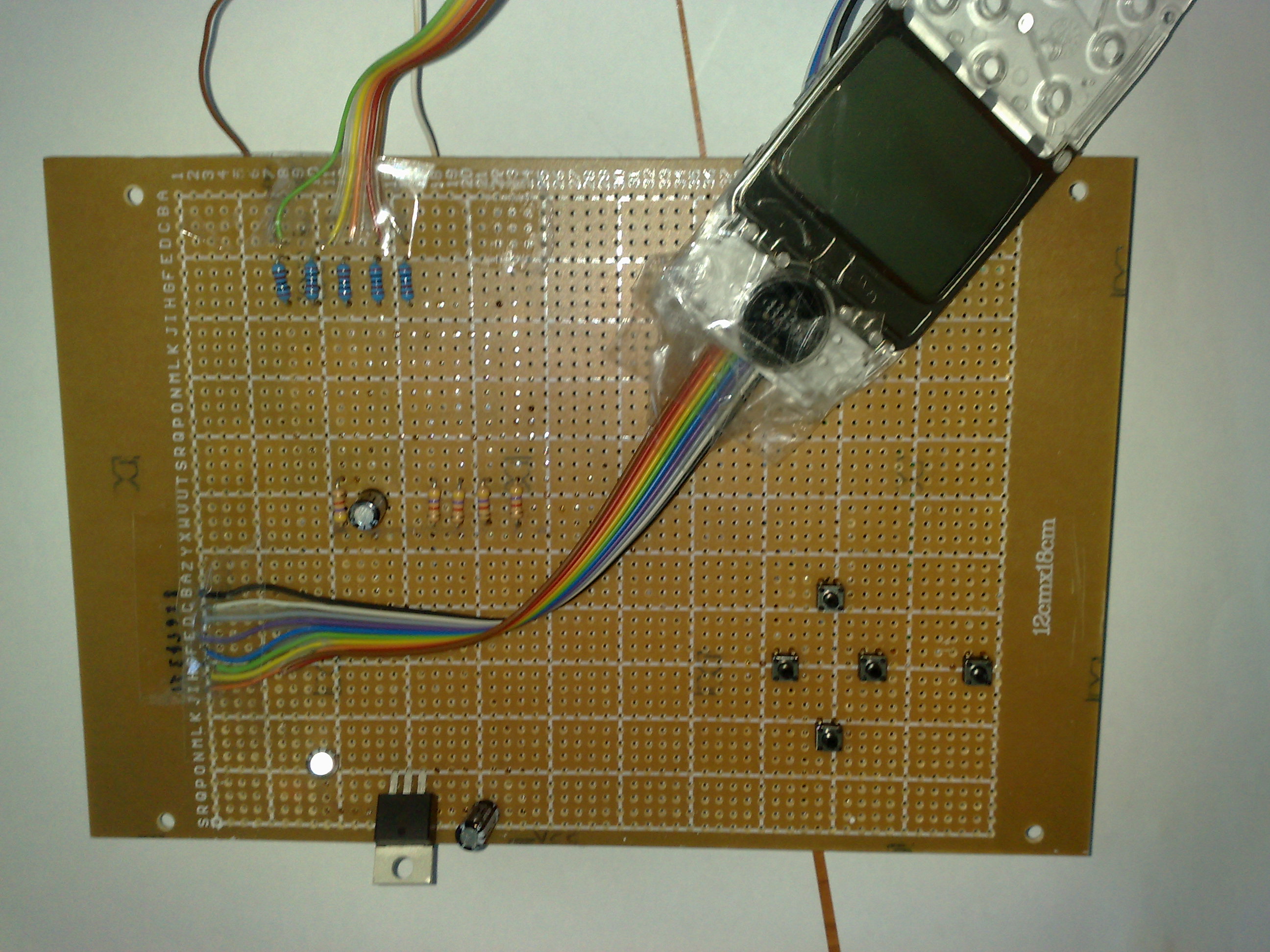

Fata:

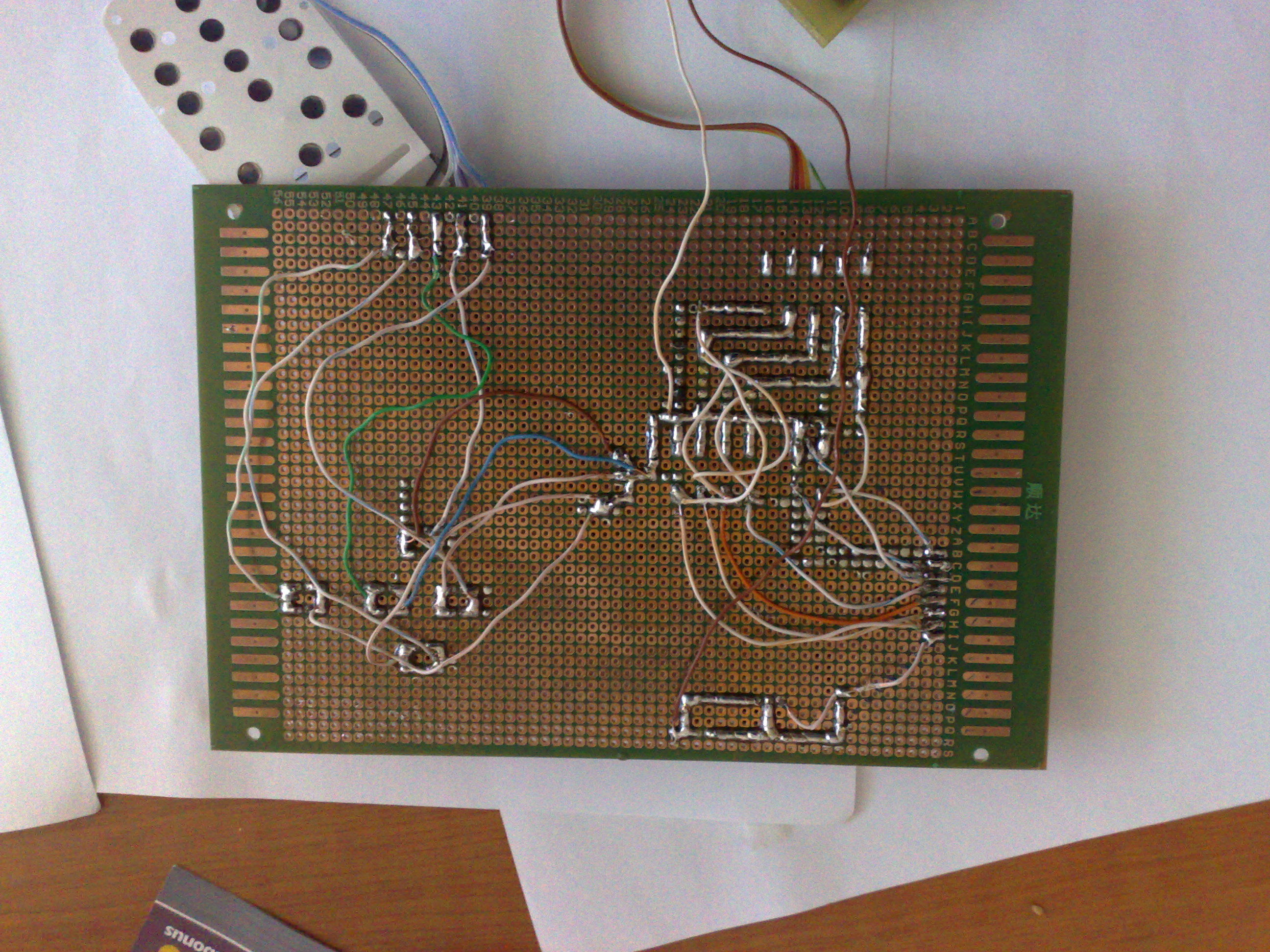

Verso:
Software Design
Instrumente folosite:
- Programmer's Notepad
- Avr GCC

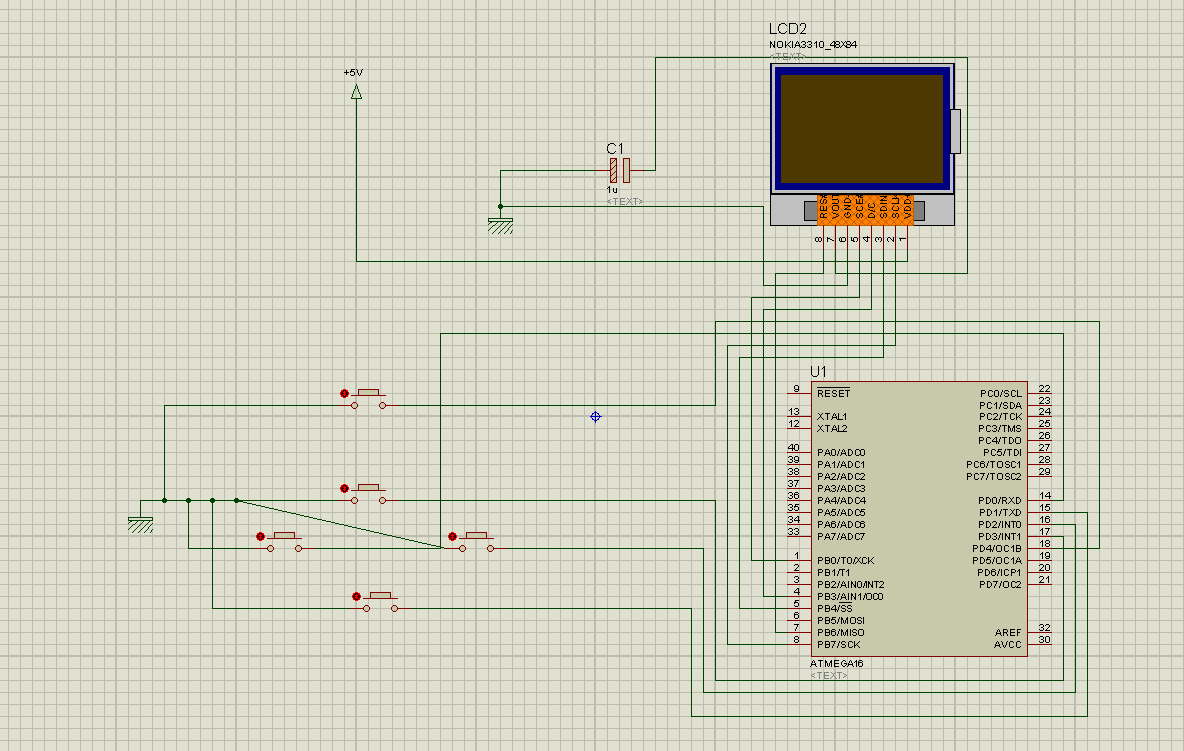

Simularea in Proteus:
Driverul folosit pentru LCD este cel de la adresa 37
Rezultate Obţinute
Partea hardware a fost implementata complet. In schimb, nu am reusit sa termin de implementat si partea software.
Download
O arhiva cu schema in Eagle, Proteus si driverul LCD mihai_arosoaie.zip
Jurnal
- imprimare placuta de baza la facultate
- gaurit, lipit, testat placuta de baza
- alegere tema pentru continuarea proiectului
- cumparare componente
- realizare placa aditionala
Bibliografie/Resurse
