Proiectul constă în realizarea unui dispozitiv de codare/decodare a datelor de pe un card de memorie folosind un algoritm asemănător cu RC4.

Datele vor fi citite de la calculator prin interfaţa seriala, vor fi codate în microporcesor şi vor fi scrise pe un card SD/MMC care poate fi apoi transportat la o maşină de decodare.

Datele codate vor fi citite de pe card, decodate şi scrise pe interfaţa seriala către calculator.

Proiectul nu va coda decât bucăţi de text introduse în hyperterminal. Pentru a coda şi alte tipuri de date se poate crea un program care să ruleze pe calculator şi care să facă o codare în base64.

Vom folosi plăcuţa realizată la faza 1, care conţine microcontrolerul Atmel ATMega16, circuitul de alimentare la 5V şi portul serial de comunicare cu calculatorul.

La acest circuit vom mai ataşa un cititor de carduri SD/MMC pentru a stoca datele codate. Comunicarea între microcontroler şi cititorul de carduri se face prin portul SPI (pinii PB4-PB7 ai microcontrolerului). Cardurile MMC sunt alimentate la 3,3V şi nu la 5V ca restul circuitului, de aceea mai avem nevoie şi de o sursă de tensiune de 3,3V care să ofere Vcc pentru card.

Utilizatorul va comunica cu programul prin intermediul portului serial şi a unui program dedicat (de exemplu hyperterminal). El va putea decide dacă doreşte să codeze sau să decodeze un text, va putea să introducă parola şi eventual textul care trebuie codat.

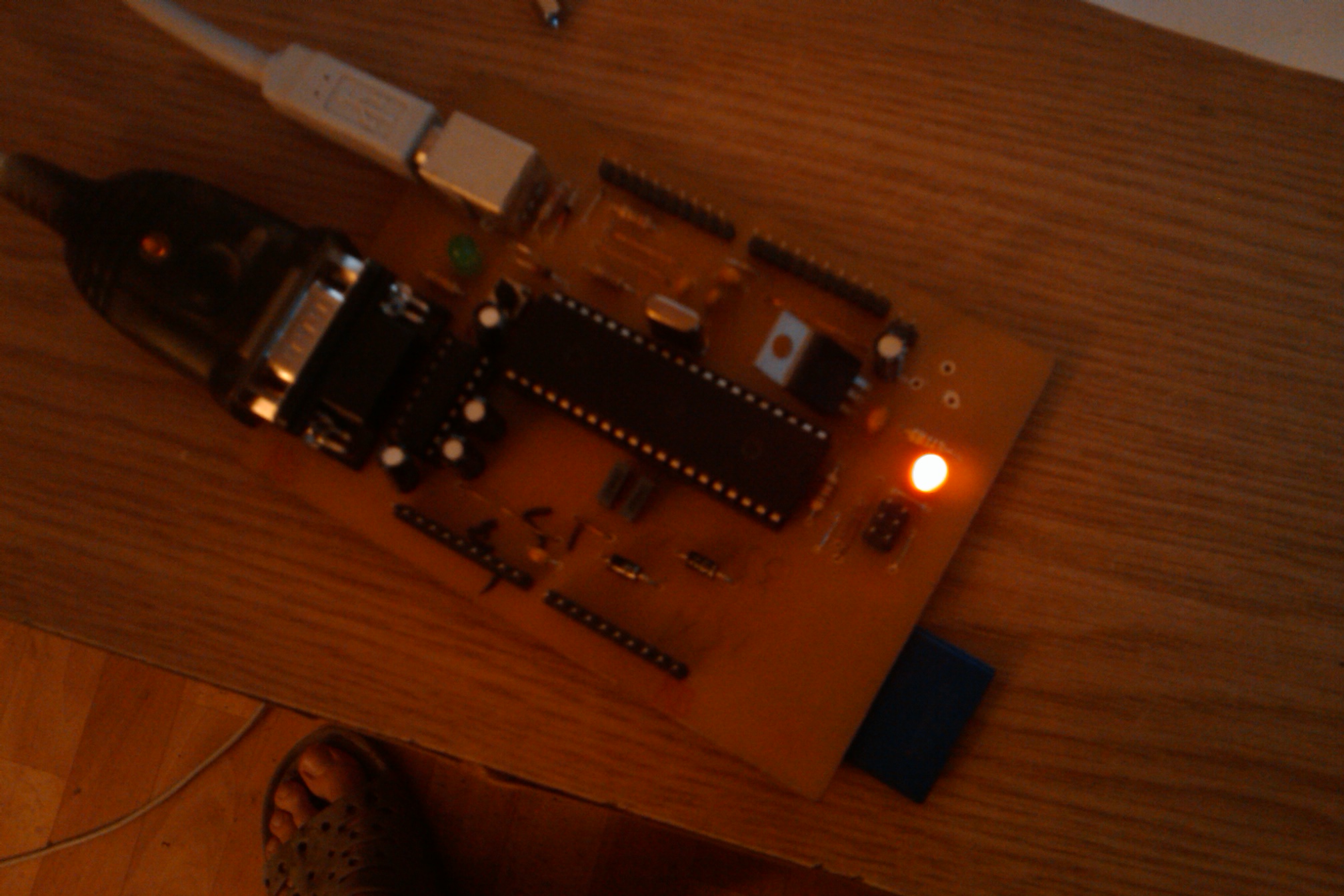

Schema folosită la simulare. Se observă folosirea SPI debugger în locul cardului SD/MMC: Placuta finala

Comunicarea se face prin trimiterea de comenzi către card şi primirea răspunsurilor. În total există 15 comenzi şi 3 răspunsuri, pe care însă nu le vom descrie aici. Citirea/scrierea se fac pe blocuri, dimensiunea implicită fiind de 512 octeţi. Multe carduri nu permit schimbarea acestei dimensiuni, deşi protocolul prevede şi această posibilitate.

Comunicarea are 3 componente:

1. Initializarea
2. Citirea
3. Scrierea

În primul rând cardul trebuie resetat. Acest lucru se face trimiţând comanda 0, la care cardul trebuie să rărpundă cu 0×01 (ceea ce înseamnă că a intrat în starea IDLE). Apoi se face iniţializare propriu zisă, în care se trimite comanda 1 şi se asteaptă răspunsul 0×00. Iniţializarea poate dura câteva zeci de milisecunde, timp în care se va primi altceva.

În cadrul acestui proiect vom face numai citirea unui singur bloc. Se va trimite comanda 17 cu un argument ce reprezintă numarul de octeţi de la începutul cardului de la care se va face citirea. Răspunsul primit trebuie să fie 0xFE, altfel avem eroare. Dacă nu avem eroare, va urma un bloc de date şi 2 octeţi reprezentând CRC-ul blocului. În această aplicaţie am decis să ignorăm acest câmp.

Scrierea va fi tot pe un bloc. Se va trimite comanda 24, se va aştepta răspunsul plus timpul necesar încă unui octet, apoi se vor trimite datele. După terminarea transmisiei, cardul va trimite imediat un răspuns, urmat de o perioadă de BUSY în care se va face efectiv scrierea, şi în care trebuie să aşteptăm cardul să devină disponibil.

Lista cuprinde doar componentele suplimentare faţă de cele folosite în plăcuţa comună. Pentru lista componentelor folosite la plăcuţă, vezi aici.

Programul rulat de microcontroler foloseşte portul serial pentru a primi informaţii de la utilizator. Acesta trebuie să aleagă dacă doreşte să codeze sau să decodeze text.

La codare, utilizatorul trebuie să introducă parola cu care se face codarea precum şi textul de codat. Rezultatul codării este scris în sectorul 1 al cardului MMC

La decodare, utilizatorul va introduce parola şi programul va decoda textul. Dacă parola este corectă, textul va avea sens, dacă nu, cel mai probabil vom avea caractere din setul ASCII extins, eventual neafişabile.

Datorită limitărilor hardware (doar 512 octeţi de RAM) şi a faptului că algoritmul ARCFOUR foloseşte un vector de 256 de elemente, limita pentru lungimea parolei este de 8 caractere (64 de biţi) şi lungimea textului este de maxim250 de caractere. Teoretic s-ar putea dezvolta o metodă prin care cei 256 de octeţi ar putea fi reduşi la 224, ceea ce ar elibera încă 32 de octeţi, însă această metodă ar fi mare consumatoare de timp.

O altă soluţie ar fi citirea câte 250 de caractere până la finalizarea textului, însă acest lucru ar putea crea confuzie pentru anumiţi utilizatori

Pe lângă programul principal, codul mai are 3 module: unul care se ocupă de comunicarea pe serială, altul care se ocupă de comunicarea cu cardul MMC şi a treia care se ocupă efectiv de codare.

Pentru acest proiect am folosit avr-studio, win-avr pentru compilatorul gcc-avr.

testmmc.zip

Datorită problemelor software menţionate la punctul anterior dispozitivul nu poate fi utilizat în lumea reală. Dacă problemele acestea ar fi depăşite, proiectul ar putea fi cu adevărat util. Printre dezvoltările ulterioare ce ar putea fi realizate aş enumera folosirea unui algoritm de criptare mai performant (slăbiciunile lui ARCFOUR au fost demonstrate de spargerea criptării WEP), critarea fişierelor şi/sau a directoarelor, etc. Dacă la faza 2 am spus că voi folosi întreruperi pentru a decide dacă e vorba de codare sau decodare, până la urmă am renunţat la această soluţie ca fiind nepractică.

Schema electrică pentru MMC Codarea RC4 Date tehnice MMC Comenzi MMC în modul SPI
