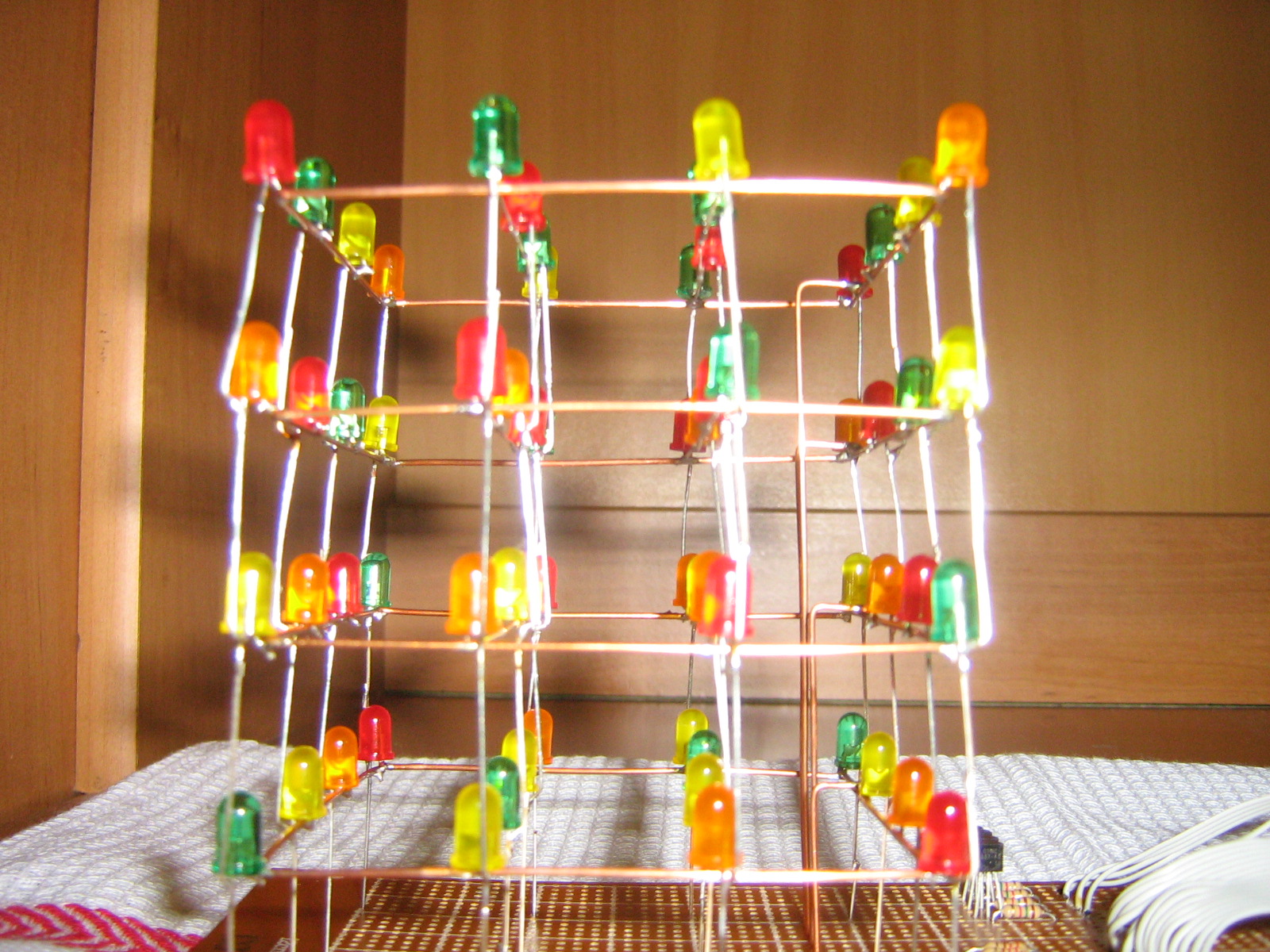

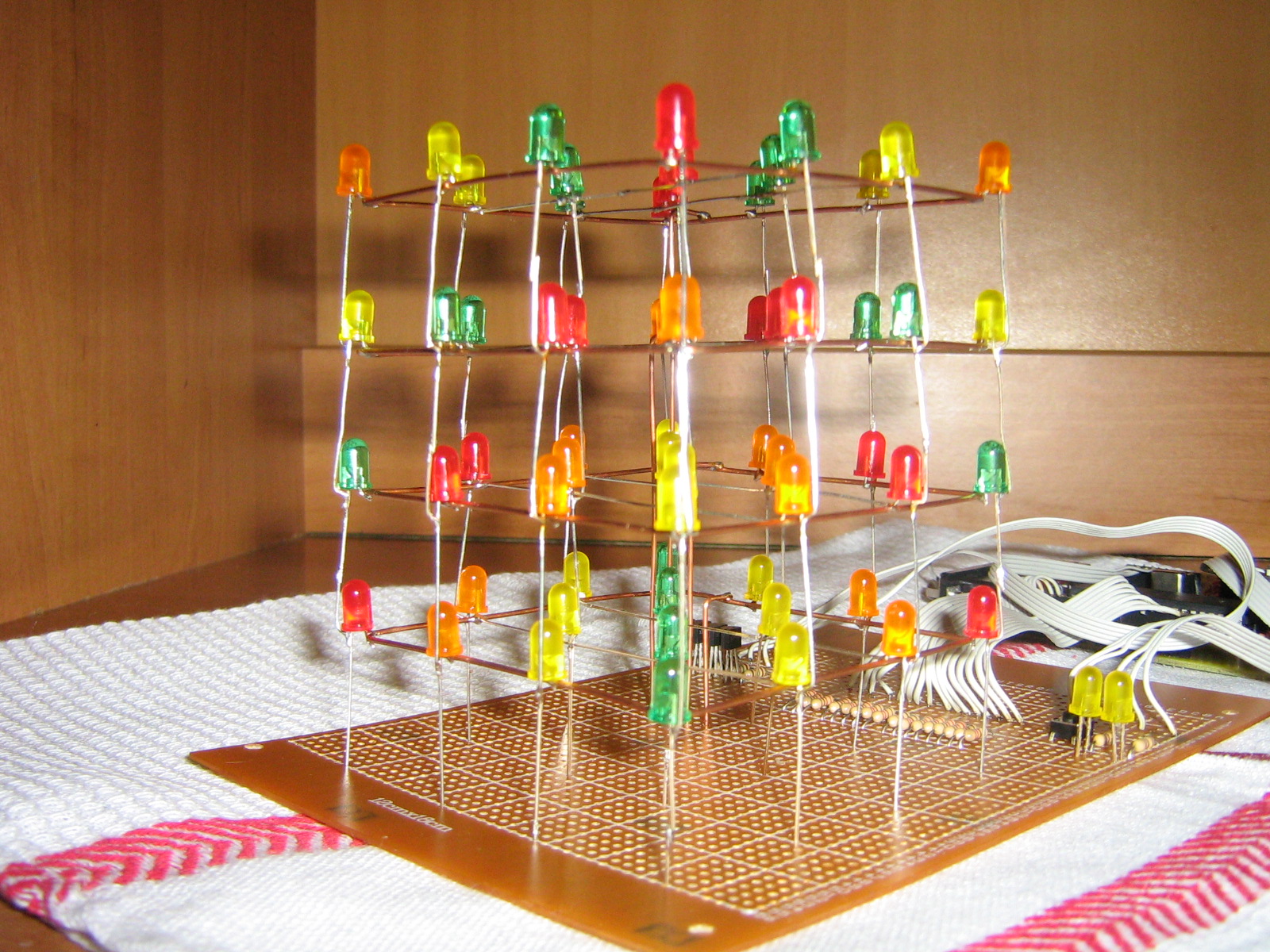

Rainbow Cube nu este altceva decat un Led Cube 3D de latura 4 ( in total am folosit 64 de leduri: 16 rosii, 16 galbene, 16 portocalii si 16 verzi). Acest cub poate fi folosit pentru a vizualiza animatii 3D predefinite.

Initial toate ledurile trebuiau sa fie de aceeasi culoare, insa m-am gandit ca ar fi fost un proiect ca oricare altul. Atunci am cautat diverse idei pentru a face cubul cat mai interesant si astfel am dat de un site util Rainbow Cube. Printre comentarii scria ca acest tip de cub se aseamana cu un HypnoCube.

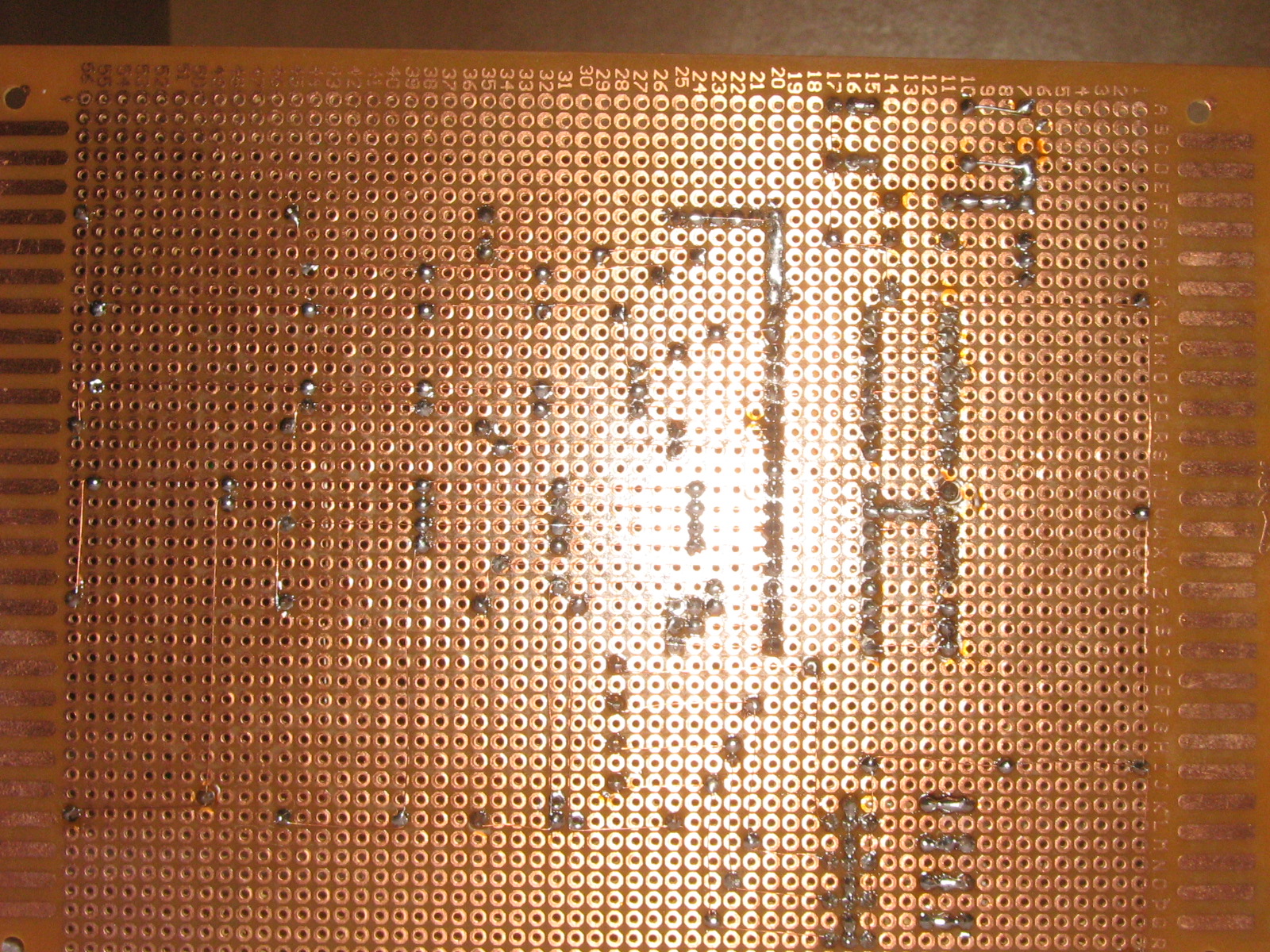

Pentru a controla aprinderea celor 64 de leduri, o varianta ar fi fost adresarea individuala a fiecarui led. Pentru a realiza aceasta solutie ar fi fost nevoie de cate un fir pentru fiecare led, ceea ce ar fi incarcat foarte mult placuta.

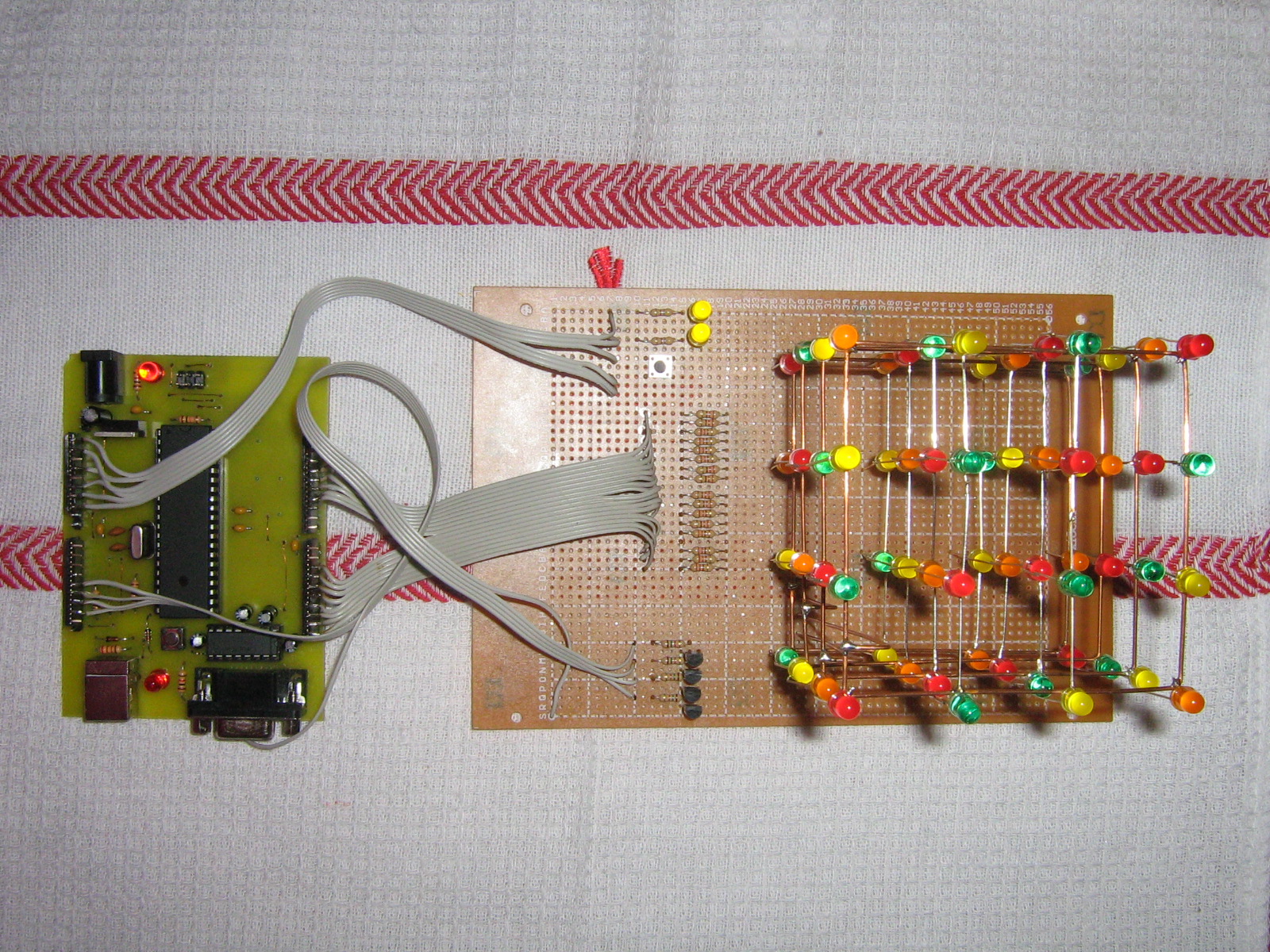

Solutia adoptata a fost cea de impartire a cubului pe 4 nivele orizontale(fiecare nivel fiind alcatuit din 16 leduri). Astfel anozii ledurilor sunt conectati impreuna pe coloane, iar catozii pe linie. Asadar pentru a realiza conexiunea dintre Rainbow Cube si ATMega16 va fi nevoie de 20 de pini de la microcontroller (16 pentru coloane si 4 pentru linii).

• AVR Studio

• Cubului se memoreaza într-o matrice 2D (de tipul unsigned char cube[4][4]). Astfel matricea va avea două dimensiuni (axa Z şi axa Y).
• Fiecare element din matrice va fi reprezentat pe un octet ( un element = o linie de leduri de-a lungul axei X si asfel voi folosi doar 4 biţi din cei 8 pentru a arata ce leduri trebuie aprinse la un moment dat).
• Initial voi pune niste animatii 3D, predefinite in cod, urmand ca apoi sa dezvolt un mic joculet si anume Four in a Row.

• Functii pentru afisarea unor animatii
• Din lipsa timpului nu am ajuns sa mai dezvolt si jocul Four in a Row.

• http://www.youtube.com/watch?v=QmTKBF0Cv7U
• http://www.youtube.com/watch?v=XSsRqT_6LwA

• Proiectul este foarte dragut. Chiar daca partea de realizare a cubului pare dificila nu este chiar asa.
• HypnoCube pare destul de interesant, asa ca il recomand celor care vor sa faca un proiect asemanator.
• Cubul poate fi folosit ca obiect de decor.
