Andreea Starparu 333CC

• Email: andreea.starparu@gmail.com

Scopul proiectului este de a realiza un joc “Bila in labirint” folosind microcontrollerul ATMega16 si un LCD de Nokia 3310. Ghidarea bilei in labirint va fi facuta de utilizator prin 4 butoane care vor da directia de deplasare.

Schema bloc a modulelor hardware:

• LCD-ul are urmatorul pinout:
  • 1 - VDD – Input Voltage
  • 2 - SCK – Serial Clock
  • 3 - SDI – Serial Data Input
  • 4 - D/C – Data/Command Input
  • 5 - SCE – Chip Select
  • 6 - GND - Ground
  • 7 - VOUT – VLCD
  • 8 - RES – Reset
• Pentru ca tensiunea de alimentare si cele de input pentru LCD este de 3.3V, iar Vcc=5V, am folosit un divizor de tensiune cu rezistente de 1k7 si 3k3.

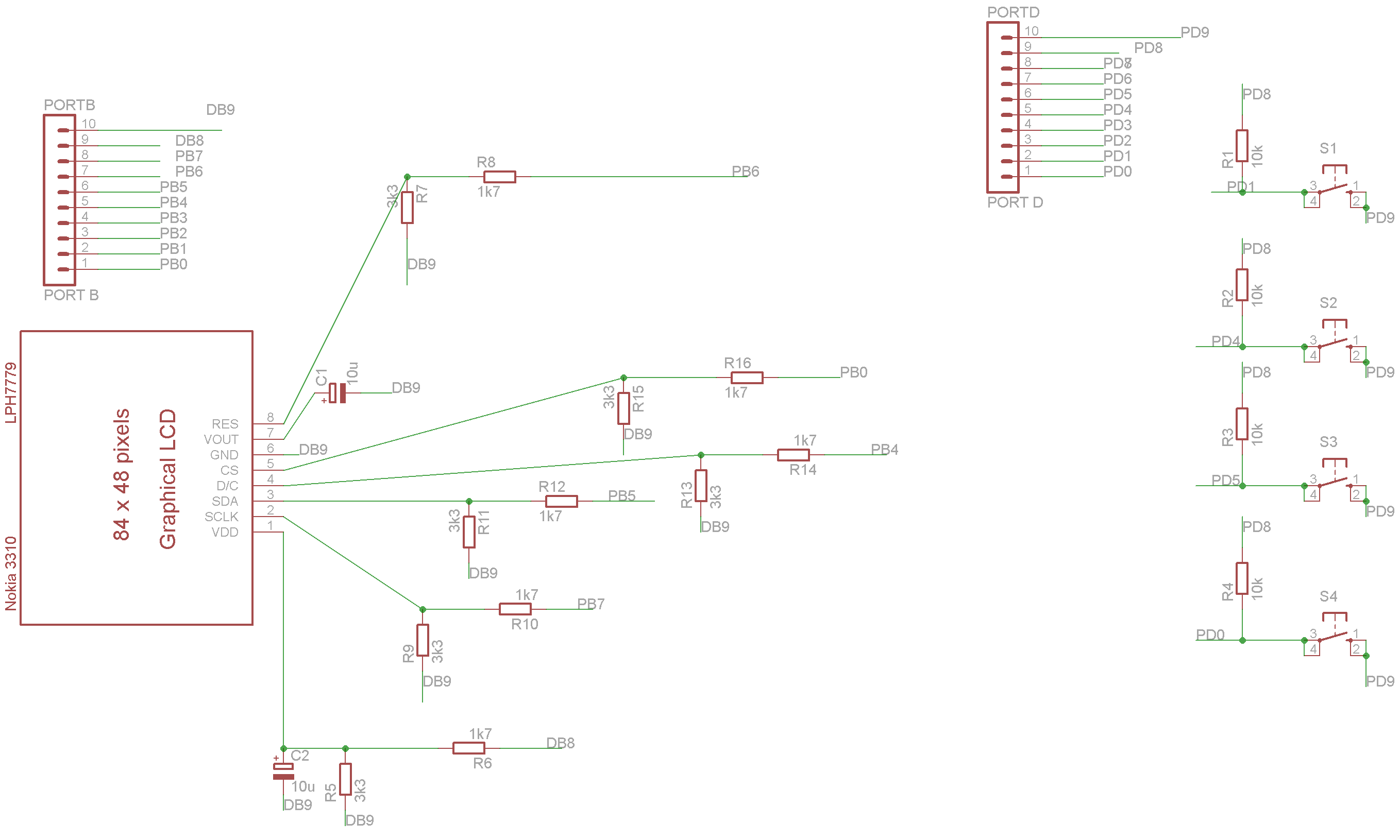

  • Am modificat ulterior schema, folosind pentru alimentarea LCD-ului doua diode 1N4148 legate intre alimentarea la 5V si cea la 3V3 (schema in Eagle nu a mai fost modificata).
• Butoanele sunt conectate folosind rezistente de pull-up intre pinul de intrare si Vcc.

• 1 x LCD Nokia 3310
• 5 x rezistente 3k3
• 5 x rezistente 1k7
• 4 x rezistente 10k
• 1 x condensatoare 10uF
• 4 x push-button-uri
• 2 x diode 1N4148

• Programul e realizat in C
  • Editor: Microsoft Visual C++ 2008 Express Edition
  • Buid: make
  • SO: Windows 7 Professional

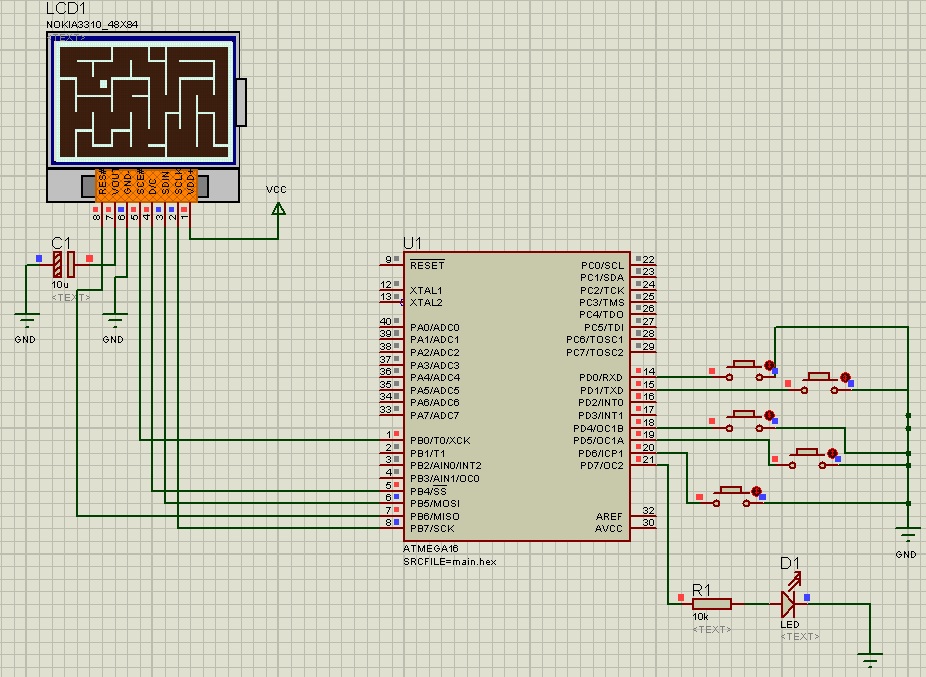

• Pentru simulare si testare am folosit Proteus 7
  • am adaugat o biblioteca pentru LCD-ul PCD8544
  • din pacate nu toate driverele care functioneaza in Proteus functioneaza si practic

• Driver pentru LCD:
  • implementeaza protocolul SPI 'by hand'
  • pe langa functiille deja implementate (lcd.c), am adugat alte functii pentru a imi usura codarea jocului (ex: afisarea unui singur pixel)

• Se pierdea jumatate din memorie deoarece avr-gcc punea stiva de la adresa 0x200. Ca solutie am folosit secventa de cod:

void stack_init(void) __attribute__ ((naked)) __attribute__ ((section (".init8")));
void stack_init(){
  asm("ldi r28,lo8(0x80045F)");
  asm("ldi r29,hi8(0x80045F)");
  asm("out __SP_H__,r29");
  asm("out __SP_L__,r28");
}

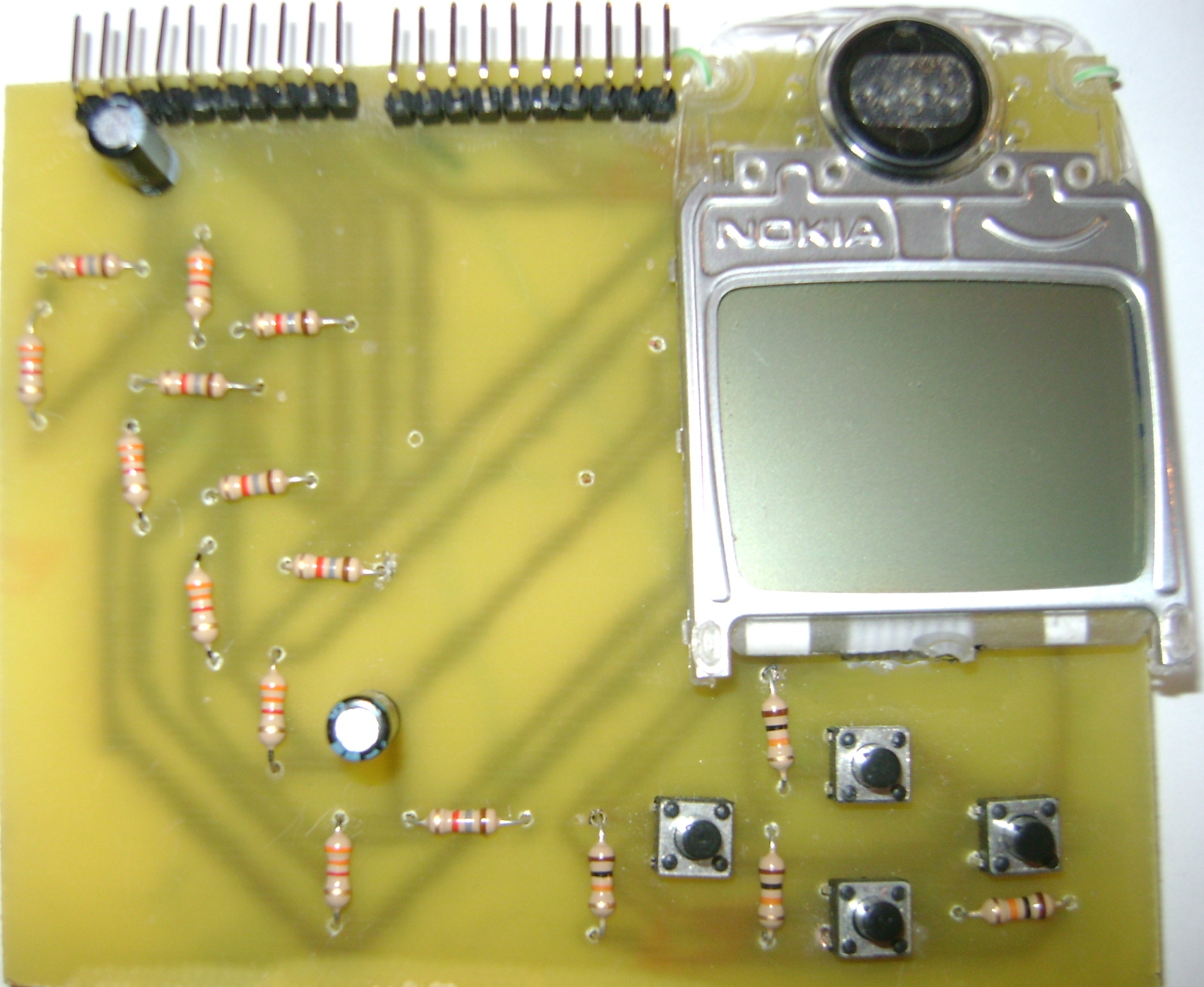

• Extensia pentru LCD si butoane (foto fata):

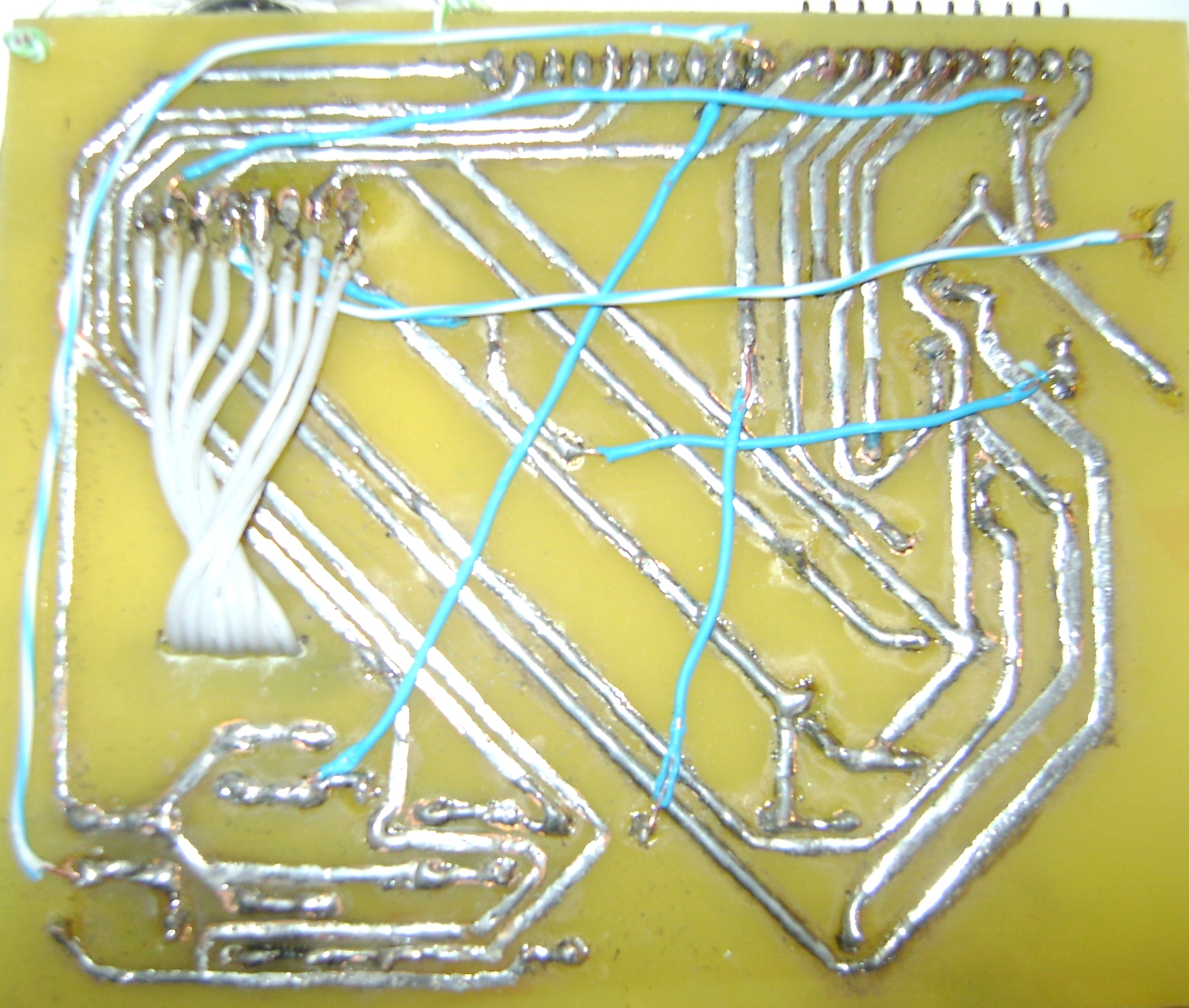

• Extensia pentru LCD si butoane (foto verso):

• Circuitul complet:

• am obtinut un soft complet functional

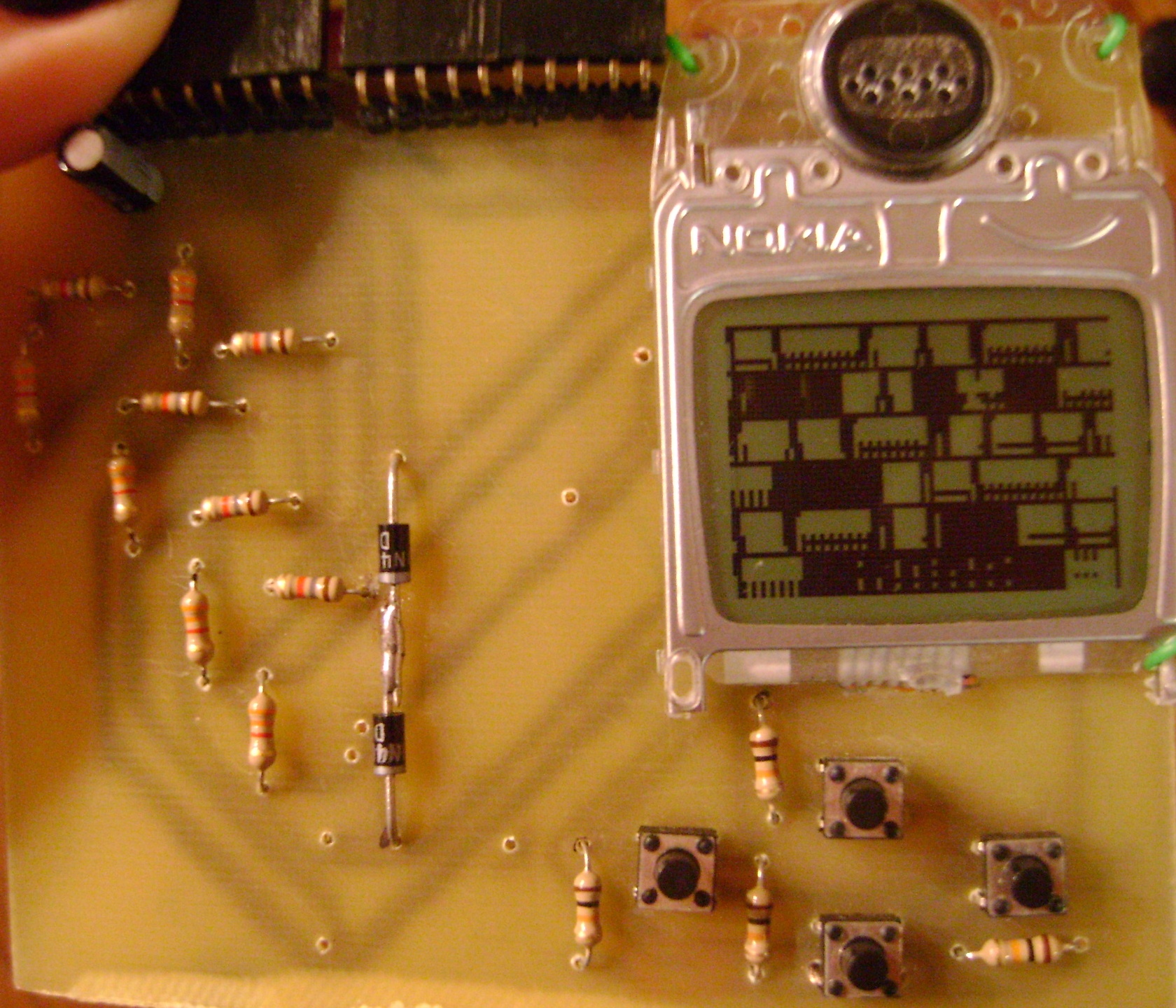

• poza arata cea mai draguta “reactie” a LCD-ului.

• LCD-urile PCD8544 se comporta destul de ciudat (unul nu afisa nimic, iar ce de-al doilea ramanea cu pixelii setati aiurea dupa LCD_clear).
• Simularile in Proteus nu sunt foarte relevante (nu toate driverele functionale in Proteus functioneaza si practic).

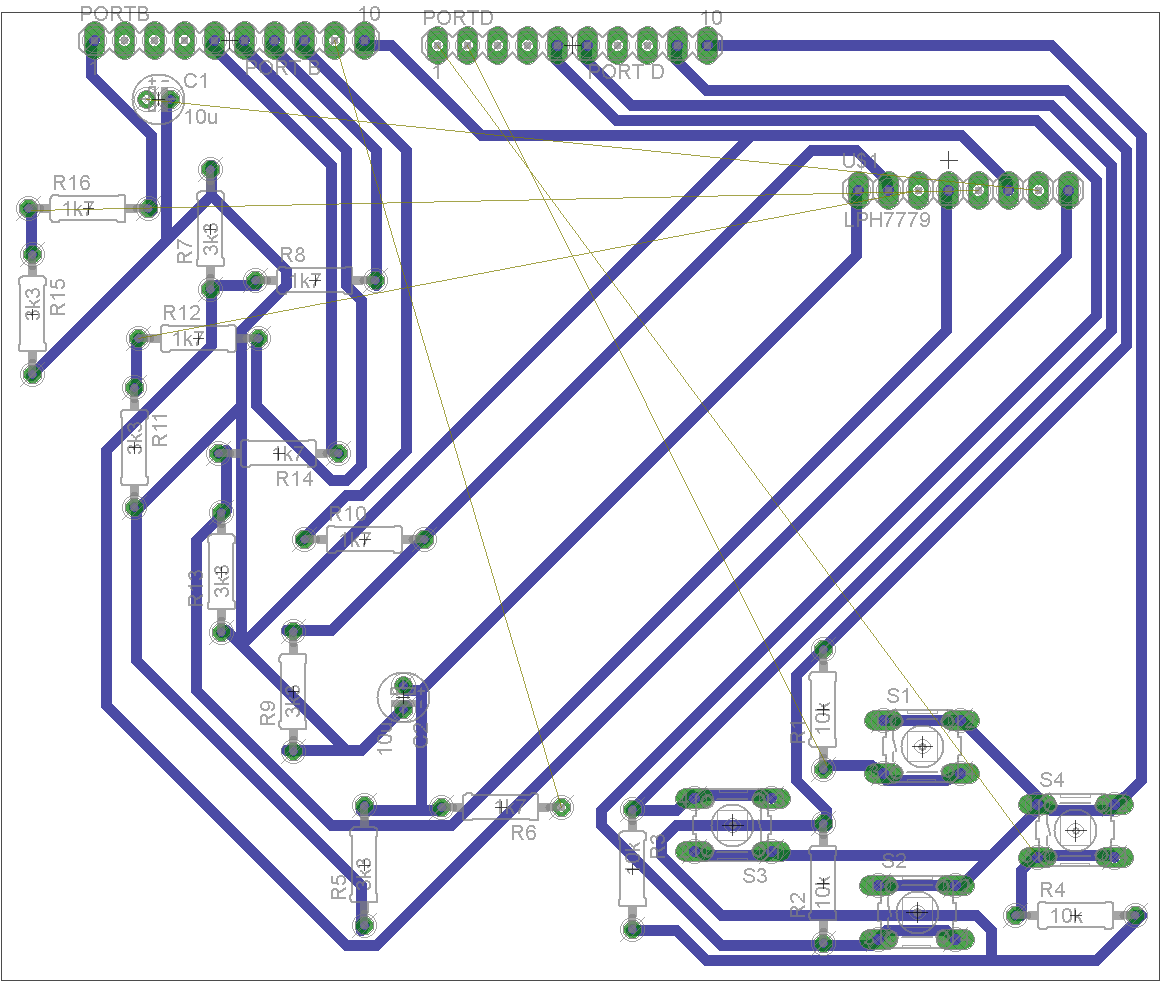

Codul si schemele Eagle sunt disponibile aici.
