Acest laborator are ca scop familiarizarea voastră cu lucrul cu întreruperile hardware generate de timer-ele prezente în microcontroller-ul Atmega328p. Vom folosi timer-ele pentru a număra intervale de timp și pentru a genera semnale periodice. Folosind semnale PWM vom controla intensitatea luminoasă a unui LED și poziția unui servomotor.

Timer-ul/Counter-ul oferă facilitatea de a măsura intervale fixe de timp și de a genera întreruperi la expirarea intervalului măsurat. Un timer, odată inițializat va funcționa independent de unitatea centrală (UCP). Acest lucru permite eliminarea buclelor de delay din programul principal.

Componentele și funcționarea unui timer pentru ATmega328p pot fi descrise în linii mari de cele trei unități din figura de mai jos:

1. Registrul numărător (Timer Counter, TCNT) - măsoară efectiv intervalele de timp și este incrementat automat cu o frecvență dată.
2. Prescaler-ul - are rolul de a diviza în funcție de necesitățile aplicației frecvența de ceas.
3. La fiecare incrementare a TCNT are loc o comparație între acest registru și o valoare stocată în registrul OCRn. Această valoare poate fi încarcată de către programator prin scrierea registrului OCRn. Dacă are loc egalitatea se generează o întrerupere, în caz contrar incrementarea continuă.

Timer-ele sunt prevăzute cu mai multe canale astfel încât se pot desfășura diferite număratori în paralel. ATmega328p este prevăzut cu 3 unități de timer: două de pe 8 biți și una de 16 biți.

Timer-ele pot funcționa și în moduri PWM, astfel încat să genereze pe un pin de ieșire un semnal de comandă cu tensiune (medie) variabilă.

Timer-ele oferă mai multe moduri de funcționare (cu mici diferențe între Timer/Counter0, Timer/Counter1 și Timer/Counter2), ce se diferențiaza prin:

• valorile până la care se face incrementarea contorului
• modul în care se numără (doar crescător, sau alternativ crescător/descrescător)
• momentul când se face resetarea contorului

În următorul tabel sunt prezentate două moduri pe care le vom folosi în acest laborator.

Mod	Descriere	Imagine contor	Caracteristici
Normal	pornește de la 0 numără până la 0xFFFF		frecvența este fixată la câteva valori predefinite, date de frecvența ceasului și de prescaler
CTC Clear Timer on Compare	pornește de la 0 numără până când se atinge un prag (OCRnA pentru Timer 0/2, OCR1A sau ICR1 pentru Timer 1)		frecvența este variabilă, determinată de valoarea pragului, frecvența ceasului și de prescaler

Definiții care apar în datasheet:

• BOTTOM: capătul inferior din intervalul de numărare
• TOP: capătul superior al intervalului de numărare
• MAX: limita superioară a numărării, 255 (0xff) pentru 8 biți, 65535 (0xffff) pentru 16 biți. TOP poate fi MAX în anumite moduri de funcționare (ex: Normal).

De exemplu, ca să setăm timer-ul 0 să numere până la 5, ne vom uita în datasheet la capitolul 14 (8-bit Timer/Counter0 with PWM) - secțiunea Register Description → TCCR0A

1. găsim modul CTC ca având biții 0 1 0 pe biții WGM2..0
2. aflăm că modul CTC numără până la OCRA

Presupunând că plecăm de la un registru complet neinițializat (0 este valoarea default pentru majoritatea biților), avem următorul cod:

TCCR0A |= (1 << WGM01);
OCR0A = 5;

De exemplu, pentru setarea valorii de prescaler 256 pentru timer-ul 2, vom urmări în datasheet capitolul 17 (8-bit Timer/Counter2 with PWM) - secțiunea Register Description → TCCR2B

1. găsim tabelul pentru valorile CS..
2. aflăm că prescaler-ul 256 corespunde biților 1 1 0 pentru biții CS22 CS21 CS20

Presupunând că plecăm de la un registru complet neinițializat (0 este valoarea default pentru majoritatea biților), avem următorul cod:

TCCR2B |= (1 << CS22) | (1 << CS21);

// exemplu de configurare pentru Timer 1 în mod CTC, care va genera întreruperi cu frecvența de 2Hz
OCR1A = 31249;            // compare match register 16 MHz/256/2 Hz - 1
TCCR1B |= (1 << WGM12);   // CTC mode
TCCR1B |= (1 << CS12);    // 256 prescaler

De exemplu, pentru întreruperile generate de Timer 1 în mod CTC, codul va arăta în felul următor:

// implementare rutină de tratare a întreruperii TIMER1_COMPA
ISR(TIMER1_COMPA_vect) {
  // cod întrerupere de la Timer1
}

// activare întrerupere TIMER1_COMPA
TIMSK1 |= (1 << OCIE1A);
// activare întreruperi la nivel global
sei();

Pentru un timer deja configurat, pentru a activa întreruperile trebuie doar să activăm bitul corespunzător din TIMSKx

De exemplu, pentru pragul A al timer-ului 1 vom scrie:

ISR(TIMER1_COMPA_vect) {
  // cod întrerupere
}

void configure_timer1() {
  // exemplu de configurare pentru Timer 1 în mod CTC
  // care va genera întreruperi cu frecvența de 2Hz
  TCCR1A = 0;
  TCCR1B = 0;
  TCNT1 = 0;
  OCR1A = 31249;            // compare match register 16MHz/256/2Hz-1
  TCCR1B |= (1 << WGM12);   // CTC mode
  TCCR1B |= (1 << CS12);    // 256 prescaler
}

void init_timer1() {
  TIMSK1 |= (1 << OCIE1A);  // enable timer compare interrupt
}

void setup() {
  // dezactivăm întreruperile globale
  cli();
  configure_timer1();
  init_timer1();
  // activăm întreruperile globale
  sei();
}

void loop() {

}

În general, pentru configurarea unui Timer, este necesară alegerea unui prescaler și a unei limite de numărare, în funcție de perioada dorită și de frecvența de lucru a procesorului (e.g. 16 MHz pentru Arduino UNO) și de modul de funcționare ales. Un exemplu de calcul este prezentat mai jos:

• calcul frecvență întreruperi în funcție de frecvența ceasului și a pragului de numărare:

f_int = f_clk / (prescaler * (tc + 1))

• calcul prag de numărare al timer-ului pentru a obține frecvența dorită:

tc = f_clk / (prescaler * f_int) - 1

Observăm că trebuie aleasă o valoare convenabilă pentru prescaler (din cele disponibile, ex. 8, 64, 256, 1024) și un prag de numărare (0-255 pentru timer-e pe 8 biți, 0-65535 pentru timer-e pe 16 biți) astfel încât să se obțină frecvența exactă.

Există calculatoare care pot fi utile pentru determinarea rapidă a valorilor pentru registrele de configurare ale unui Timer:

PWM (Pulse Width Modulation) este o tehnică folosită pentru a varia în mod controlat tensiunea dată unui dispozitiv electronic. Având la dispoziție doar două niveluri de tensiune (0V și 5V), putem aproxima alte valori comutând foarte rapid între cele două niveluri.

Tensiunea primită de un dispozitiv reprezintă media acestor pulsuri și este raportul dintre perioada de timp corespunzătoare valorii ON și perioada totală dintr-un ciclu ON-OFF. Aceast raport se numește factor de umplere (duty cycle). Astfel, se pot controla circuite analogice din domeniul digital. Practic, asta înseamnă că un LED acționat astfel se va putea aprinde / stinge gradual, iar în cazul unui motor acesta se va învârti mai repede sau mai încet.

Factorul de umplere se exprimă în procente și reprezintă cât la sută din perioada unui semnal acesta va fi pe nivelul ON. În figura de mai jos, se pot observa semnale PWM cu factori de umplere diferiți. Astfel, se poate deduce foarte ușor formula pentru a obține valoarea factorului de umplere (D):

$D[\%] = \frac{t\_on}{t\_on + t\_off} \cdot 100 = \frac{pulse\_width}{period} \cdot 100$

Astfel, tensiunea medie care ajunge la dispozitiv este dată de relația: D * Vcc.

Modularea folosește variația factorului de umplere a unui semnal dreptunghiular pentru a genera la ieșire o tensiune analogică. Considerând o formă de undă dreptunghiulară f(t) cu o valoare minimă ymin=0 și o valoare maximă ymax și factorul de umplere D (ca în figură) valoarea medie a formei de undă e dată de relația:

$\bar{y} = D \cdot ymax$

Multe circuite digitale pot genera semnale PWM. Majoritatea microcontroller-elor oferă această facilitate, pe care o implementează folosind un numărător care este incrementat periodic (conectat direct sau indirect la o unitate de ceas) și care este resetat la sfârșitul fiecărei perioade a PWM-ului. Când valoarea numărătorului este mai mare decât valoarea de referință, ieșirea PWM (output-ul) trece din starea HIGH în starea LOW (sau invers).

Lucrul cu PWM-ul presupune inițializarea unui timer și configurarea output-ului pe pini. Fiecare timer are doi pini pe care poate genera ca output un astfel de semnal (cele două canale): Timer0 are OC0A și 0C0B, Timer1 are OC1A și OC1B etc.

Atmega328p dispune de 6 canale de PWM distribuite astfel:

• Timer0 - OCR0A, OCR0B respectiv Timer2 - OCR2A, OCR2B - în total 4 canale pe 8 biți
• Timer1 - OCR1A, OCR1B în total 2 canale pe 16 biți

Pe Atmega328p există 3 tipuri de PWM care pot fi generate:

• Fast PWM
• Phase Correct PWM
• Phase and Frequency Correct PWM

Ne vom ocupa în principal de modul Fast PWM care este utilizat pentru majoritatea aplicațiilor, mai puțin cele în care este nevoie de un control precis (de exemplu motoare BLDC, audio).

Numărarea se face doar pe frontul crescător al semnalului de ceas. În modul Fast PWM, modificarea factorului de umplere se realizează instant, în schimb semnalul nu este centrat (este defazat, practic apare un “glitch” la modificarea semnificativă a factorului de umplere). Există mai multe moduri de Fast PWM oferite de către microcontroller. De exemplu, pentru Timer-ul 1 avem:

• Fast PWM pe 8 biți, cu valoarea de TOP = 0x00FF.
• Fast PWM pe 9 biți, cu valoarea de TOP = 0x01FF.
• Fast PWM pe 10 biți, cu valoarea de TOP = 0x03FF.
• Fast PWM cu valoarea de TOP în ICR
• Fast PWM cu valoarea de TOP în OCRnA

De exemplu, presupunem că avem Timer1 configurat pe modul de funcționare Fast PWM (modul de funcționare nu trebuie neapărat să conțină cuvântul 'PWM' ca să poată fi folosit pentru generarea unui semnal). Fast PWM este caracterizat de o frecvență fixă și un prag stabilit de programator, ce poate fi modificat în timpul execuției.

• Modul 1 0 pentru biții COM1A1 COM1A0 va lăsa semnalul de pe pinul OC1A pe 1 în timpul numărătorii (până la atingerea pragului) și va pune semnalul pe 0 de la atingerea pragului până la capătul unui ciclu (numărare completă până la TOP).
• Pentru a obține un factor de umplere x%, aici vom seta OCR1A = x * TOP / 100 (pentru Fast PWM, TOP poate fi 0xFF, 0x1FF sau 0x3FF, în funcție de configurația aleasă)

Exemplu de inițializare a Timer1 in modul Fast PWM 8-bit non-inverting, cu Prescaler la valoarea 1024:

CCR1A = 0;
TCCR1B = 0;
TCNT1  = 0;
//PB1 output - OC1A este PB1
DDRB |= (1 << PB1);
//pentru modul Fast PWM 8-bit, biții WGMn0 si WGMn2 au valoarea 1
TCCR1A |= (1 << WGM10);
//TCCR1A conține doar biții WGM10 si WGM11, WGM12 și WGM13 se găsesc in TCCR1B
TCCR1B |= (1 << WGM12);
//pentru modul non-inverting, COM1A1 = 1 și COM1A0 = 0
TCCR1A |= (1 << COM1A1);
//pentru Prescaler de 1024 scriem 1 pe CS12 si CS10
TCCR1B |= (1 << CS12) | (1 << CS10);
//Pragul la care se schimbă semnalul pentru a obține un factor de umplere de 0.5
//Deoarece în acest mod TOP este 0xFF, OCR1A va fi 50 * 255 / 100 = 127
OCR1A = 127;
sei();

Pentru a controla un LED folosind un semnal PWM, se poate conecta la fel ca în cazul on/off, folosind o rezistență de limitare a curentului. Dacă avem un LED de putere (ex. LED-uri auto, LED-uri pentru iluminare) este necesar un driver specializat.

În cazul unui motor, căruia i se aplică un semnal PWM cu factor de umplere de 0%, viteza de rotație a acestuia va fi egală cu 0 RPM. Un factor de umplere de 100% va duce la o turație maximă a acestuia. Pentru astfel de cazuri în care avem sarcină inductivă și curenți mari (releuri, motoare, inductoare, electrovalve, etc.) este necesară utilizarea unui driver (element de comutație/tranzistor, driver motor, etc.)

Semnalele PWM pot avea și alte utilizări, precum trimiterea de comenzi către un dispozitiv de acționare. Un astfel de exemplu este servomotorul, care primește comenzi determinate de factorul de umplere al semnalului PWM pentru a controla poziția. Servo control

În continuare, ne vom folosi de biblioteca Arduino pentru a realiza niște aplicații ale semnalelor PWM: controlul unui LED RGB și controlul poziției unui servomotor hobby. Alternativ, pentru cei care doresc să aprofundeze modul de programare la nivel de registre, se pot realiza aplicațiile folosind timere în modul Fast PWM și/sau CTC în loc de bibliotecile din Arduino (analogWrite, Servo).

Funcția analogWrite din Arduino, configurează de fapt un timer în modul Fast PWM pe 8 biți și poate genera semnal PWM (doar) pe pinii asociați unuia dintre timere. analogWrite(pin_arduino, value_0_255) De exemplu, pe Arduino/Atmega328p avem următorii pini care pot genera semnal PWM folosind funcția analogWrite:

Este posibil să avem nevoie să modificăm frecvența semnalului PWM, caz în care trebuie să configurăm explicit Timer-ul (ex. prescaler, TOP) folosind registre. SecretsOfArduinoPWM

  OCR1A = 31249; // compare match register 16MHz/256/2Hz-1 => 2Hz
  TCCR1B |= (1 << WGM12);   // CTC mode
  TCCR1B |= (1 << CS12);    // 256 prescaler
  TIMSK1 |= (1 << OCIE1A);  // enable timer compare interrupt

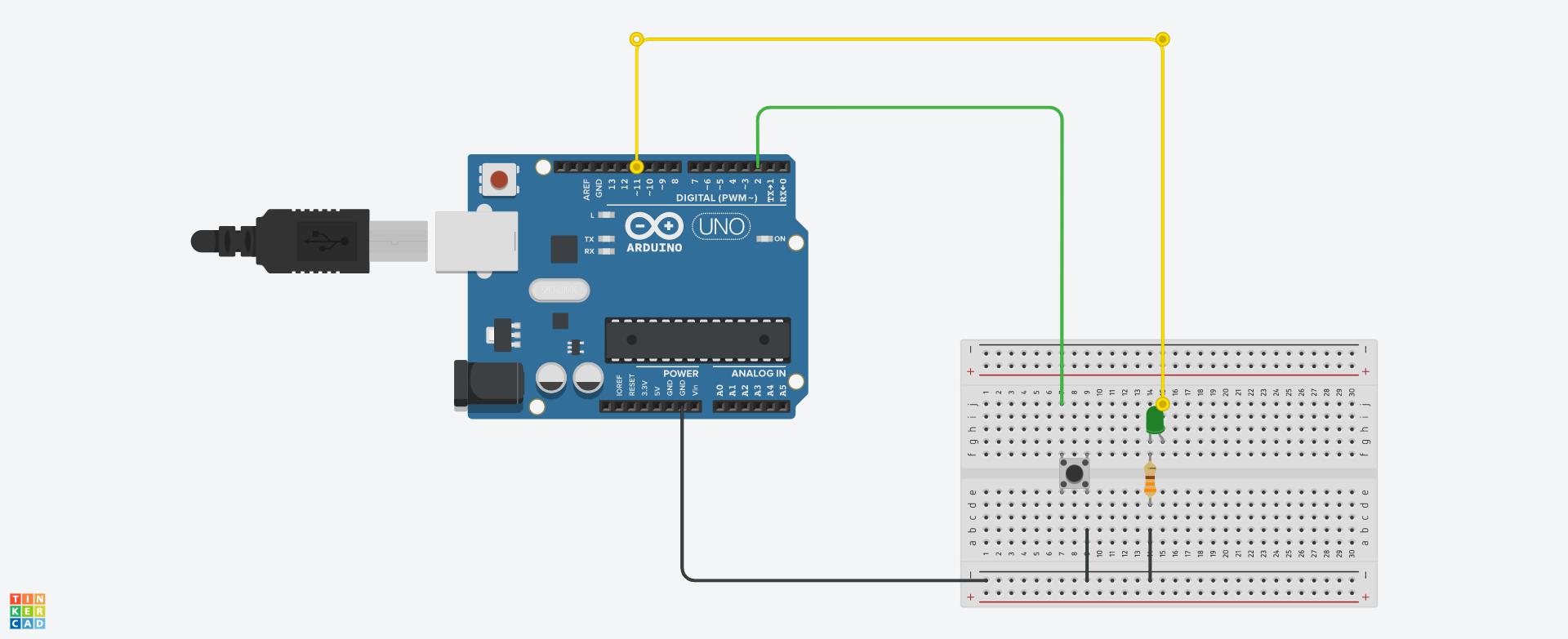

Task 1 (1p) Rulați exemplul de mai jos.

• Ce mod de funcționare folosește timer-ul? Dar prescaler-ul?

#define BTN 2
#define LED 11

volatile int ledState = 0;

void setup() {
  pinMode(BTN, INPUT_PULLUP);
  pinMode(LED, OUTPUT);
  digitalWrite(LED, ledState);

  // configurare timer
  cli();
  TCCR1A = 0;
  TCCR1B = 0;
  TCNT1  = 0;
  OCR1A = 31249;
  TCCR1B |= (1 << WGM12);
  TCCR1B |= (1 << CS12);
  TIMSK1 |= (1 << OCIE1A);
  sei();
}

ISR(TIMER1_COMPA_vect) {
  /*digitalWrite(LED, ledState);
  ledState = !ledState;*/
  PORTB ^= (1 << PB3);
}

void loop()
{

}

Task 2 (2p) Dorim să vizualizăm efectele prescaler-ului asupra frecvenței cu care se aprinde LED-ul.

• Vom folosi butonul legat la PD2 pentru a cicla prin valorile posibile ale prescaler-ului.
• Hint: modificați biții corespunzători prescaler-ului (ex. valori în intervalul 1 - 5, corespunzătoare cu un prescaler în intervalul 1 - 1024)

TCCR1B &= ~(1 << CS12 | 1 << CS11 | 1 << CS10); // ștergere valoare anterioară
TCCR1B |= ps; // scriere valoare curentă

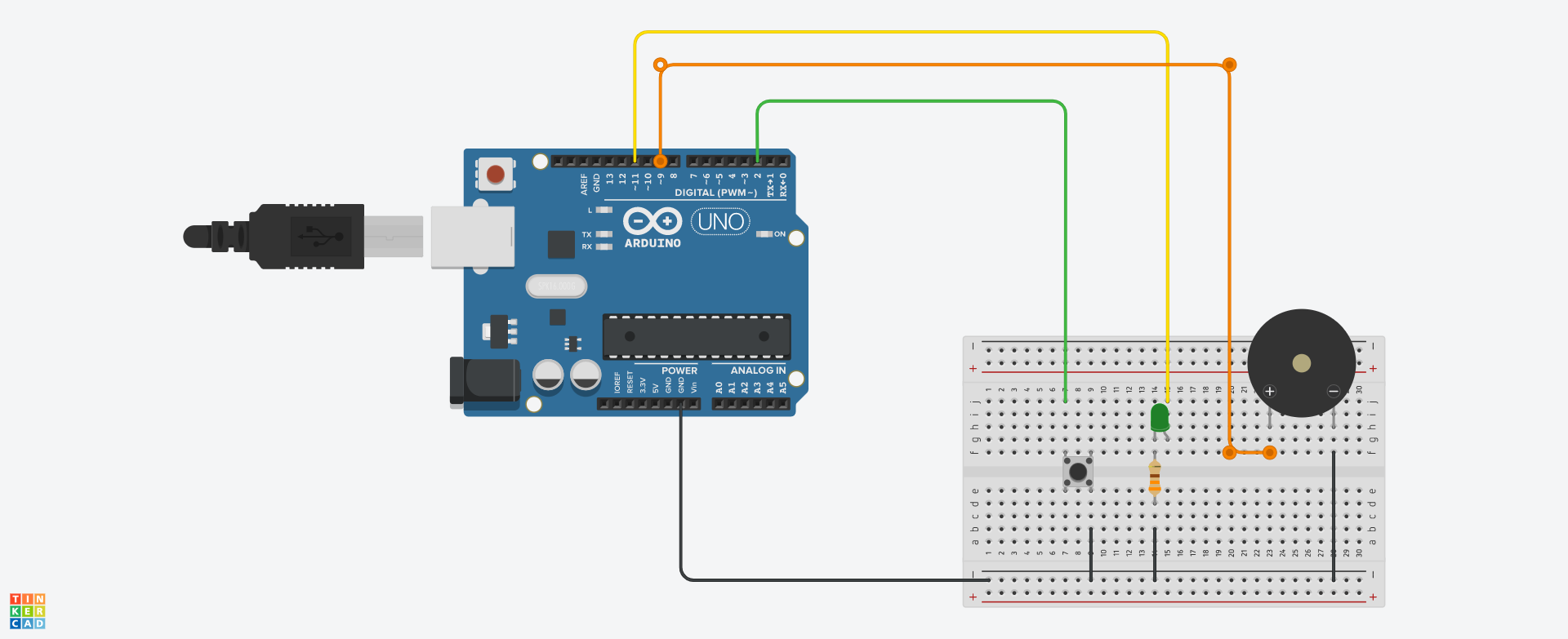

Task 3 (3p) Conectați un buzzer la pinul 9 (PB1). Folosind notele muzicale definite în repo-ul arduino-songs sau biblioteca Melody, implementați un cântec la alegere.

• Din Arduino IDE: File > Examples > Digital > toneMelody
• Fiecare notă muzicală are asociată o frecvență (de ex. La - 440 Hz)
• Atunci când butonul (legat la PD2) va fi apăsat, notele vor fi ridicate cu o octavă (frecvență dublă a notelor), și vor reveni la normal atunci când butonul nu mai este apăsat. Hint: folosiți intreruperi externe. (1p)

Task 1 (2p) Folosind un semnal PWM, modificați progresiv intensitatea luminoasă a LED-ului conectat la Arduino.

• LED-ul trebuie să se aprindă complet la intervale de 2 s.
• Modificați factorul de umplere a semnalului PWM la intervale de 100 ms.

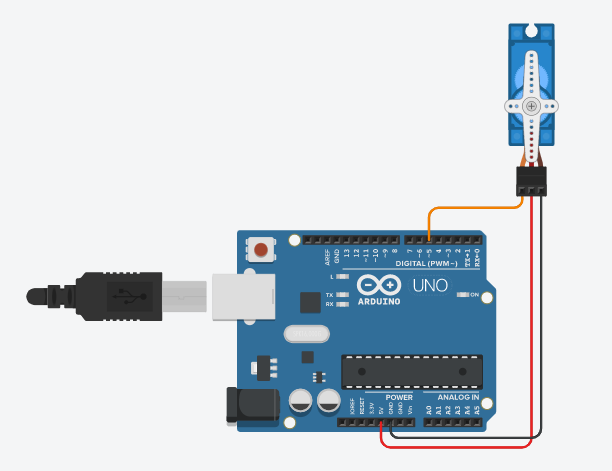

Task 2 (2p) Rulați exemplul standard din Arduino prezentat mai jos, prin care se modifică în mod “continuu” poziția unui servomotor în intervalul (0-180). Adăugați un indicator al poziției servomotorului, folosind LED-ul conectat la Arduino:

• Implementați un semnal PWM proporțional cu poziția servomotorului (0 = 0%, 180 = 100%)
• Vă puteți folosi de funcția map() din Arduino pentru a translata intervalele: map()

#include <Servo.h>

Servo myservo;  // create servo object to control a servo
// twelve servo objects can be created on most boards

int pos = 0;    // variable to store the servo position

void setup() {
  myservo.attach(9);  // attaches the servo on pin 9 to the servo object
  // test led
  DDRD |= (1 << PD7);
  PORTD &= ~(1 << PD7);
}

void loop() {
  for (pos = 0; pos <= 180; pos += 1) { // goes from 0 degrees to 180 degrees
    // in steps of 1 degree
    myservo.write(pos);              // tell servo to go to position in variable 'pos'
    delay(15);                       // waits 15ms for the servo to reach the position
  }
  for (pos = 180; pos >= 0; pos -= 1) { // goes from 180 degrees to 0 degrees
    myservo.write(pos);              // tell servo to go to position in variable 'pos'
    delay(15);                       // waits 15ms for the servo to reach the position
  }
}

Servomotoarele sunt construite pe baza unui motor DC sau Brushless DC, au angrenaje integrate și un arbore (ax) care poate fi controlat cu precizie. Servo-urile standard permit poziționarea arborelui la diferite unghiuri, de obicei între 0 și 180 de grade. Există și variante cu rotație continuă ce permit modificarea precisă a vitezei de rotație a arborelui.

Servomotoarele hobby (Servo) sunt în mod uzual comandate printr-un semnal PWM cu frecvența de 50 Hz și perioada semnalului T_on în intervalul 1-2 ms, unde 1.5 ms reprezintă poziția de centru. Practic, semnalul PWM este folosit pentru a codifica și transmite poziția dorită către microcontroller-ul integrat care se ocupă de poziționarea efectivă servomotorului.
