Shortest-paths problem

Importanţă – aplicaţii practice

Algoritmii pentru determinarea drumurilor minime au multiple aplicații practice si reprezintă clasa de algoritmi pe grafuri cel mai des utilizată. Câteva exemple de aplicații sunt:

  • Rutare în cadrul unei rețele de calculatoare.
  • Găsirea drumului minim dintre două locații (Google Maps, GPS etc.).
  • Stabilirea unei agende de zbor în vederea asigurării unor conexiuni optime.

Shortest-paths problem

Puteți consulta capitolele Single-Source Shortest Paths și All-Pairs Shortest Paths din Introduction to Algorithms [0] pentru mai multe definiții formale. Această secțiune sumarizează principalele notații folosite în laboratoarele de PA.- Shortest-paths problem

Cele mai uzuale notații din laboratoarele de grafuri sunt descrise în Precizări laboratoare 07-12 (ex. $n$, $m$, $adj$, $adj\_trans$, $(x, y)$, etc).

Vom adăuga alte notații în continuarea celor introduse anterior.

Costul unei muchii / edge cost: $w[u][v]$ reprezintă costul muchiei de la nodul $u$ la nodul $v$.

Exemplu

Exemplu

Costul unei muchii / edge cost: Fiind dat un graf orientat $G = (V, E)$, se consideră funcția $w: E -> W$, numită funcție de cost, care asociază fiecărei muchii o valoare numerică.

Domeniul funcției poate fi extins, pentru a include și perechile de noduri între care nu există muchie (directă), caz în care valoarea este $+∞$ .

 Exemplu funcție de cost pentru graf orientat

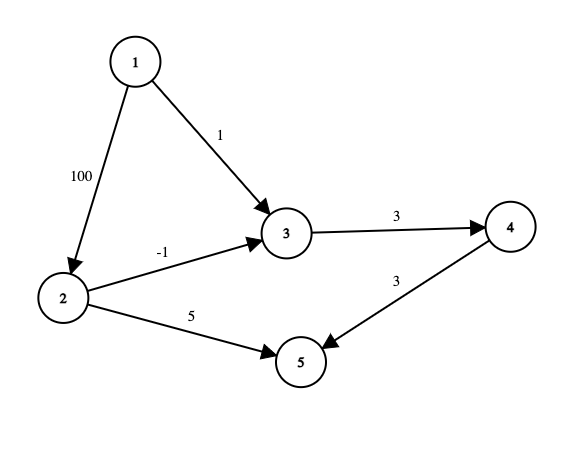

În exemplul atașat, avem un graf orientat cu următoare configurație:

  • n = 5, m = 6
  • Funcția de cost w are următorele valori finite (restul valorilor fiind $+∞$, pentru perechile de noduri între care nu există muchie):
    • $w[1][2] = 100$
    • $w[1][3] = 1$
    • $w[2][3] = -1$
    • $w[3][4] = 2$
    • $w[2][5] = 5$
    • $w[4][5] = 2$

Observație: Costul pe o muchie poate să fie negativ! (sau chiar zero)


Drum / Path: $p = (v_1, v_2, ..., v_k)$ este un drum în graful $G = (V, E)$, dacă pentru oricare $i = 1:k - 1$, există muchia $(v_i, v_{i+1})$.
Costul unui drum / path cost: $w(p) = \sum_{i=1:k-1} {w[v_i][v_{i+1}]}$ - costul unui drum $p$ este suma costurior muchiilor care îl compun.

Exemplu

Exemplu

 Exemplu drumuri cu cost pentru graf orientat

În exemplul atașat, avem un graf orientat cu următoare configurație:

  • n = 5, m = 6
  • Funcția de cost w are valorile menționate pe muchii.
  • Avem următoarele costuri asociate pentru drumurile din graf:
    • $p = (1, 2)$, $w(p) = 100$
    • $p = (1, 2, 3)$, $w(p) = 100 - 1 = 99$
    • $p = (1, 2, 3, 4)$, $w(p) = 100 - 1 + 2 = 101$
    • $p = (1, 2, 3, 4, 5)$, $w(p) = 100 - 1 + 2 + 3= 104$
    • $p = (1, 2, 5)$, $w(p) = 100 + 5= 105$
    • $p = (1, 3)$, $w(p) = 1$
    • $p = (1, 3, 4)$, $w(p) = 1 + 2 = 3$
    • $p = (1, 3, 4, 5)$, $w(p) = 1 + 2 + 3 = 6$
    • și tot așa pentru drumurile care încep cu 2, 3, etc.


Shortest-paths problem / problema drumurilor minime: Dat fiind un graf $G = (V, E)$, dorim să aflăm drumul de cost / lungime minimă între anumite noduri din graf.

Exemplu

Exemplu

 Exemplu drumuri cu cost pentru graf orientat

În exemplul atașat, avem un graf orientat cu următoare configurație:

  • n = 5, m = 6
  • Funcția de cost w are valorile menționate pe muchii.
  • Avem mai multe drumuri de cost diferite între diverse perechi de noduri din graf.
  • Analizăm care dintre toate aceste drumuri au cost minim:
    • Drumul minim de la $1$ la $2$ este $p = (1, 2)$ cu $w(p) = 100$. Este singurul drum posibil.
    • Drumul minim de la $1$ la $3$ este $p = (1, 3)$ cu $w(p) = 1$. Mai există drumul $p = (1, 2, 3)$, dar de cost mai mare.
    • Drumul minim de la $1$ la $4$ este $p = (1, 3, 4)$ cu $w(p) = 1 + 2 = 3$. Mai există drumul $p = (1, 2, 3, 4)$, dar de cost mai mare.
    • Drumul minim de la $1$ la $5$ este $p = (1, 3, 4, 5)$ cu $w(p) = 1 + 2 + 3 = 6$. Mai există drumurile $p_1 = (1, 2, 3, 4, 5)$ și $p_2 = (1, 2, 5)$, dar de cost mai mare.
    • Analog și pentru drumurile care pornesc din 2, 3, etc.


Shortest-paths: variants

Sursă unică / single-source shortest-paths problem: Se dă un graf $G = (V, E)$ și un nod special $source$, considerat sursă. Se cere calculul distanței de la sursa source la toate nodurile din graf. Formal: $d[v] = distanța\ de\ la\ sursa\ \textbf{source}\ la\ nodul\ \textbf{v}$.

Exemplu

Exemplu

 Exemplu drumuri de cost minim - sursă unică

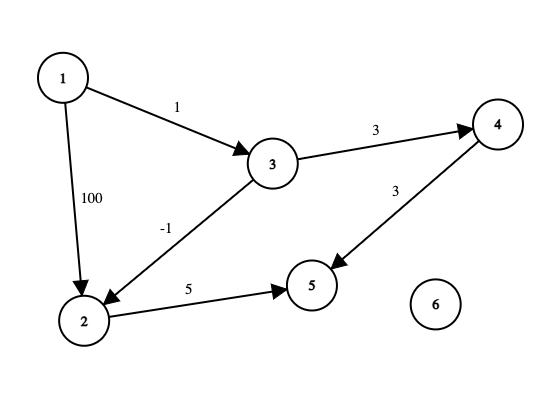

În exemplul atașat, avem un graf neorientat cu următoare configurație:

  • n = 5, m = 6
  • Funcția de cost w are valorile menționate pe muchii.
  • Avem mai multe drumuri de cost diferite între diverse perechi de noduri din graf.
  • Pentru exemplificare, alegem $ source = 1 $ și obținem vectorul de distanțe :
node123456
d[node]00147$+∞$
  • Explicație:
    • $d[1] = 0$, pentru că 1 este sursa
    • $d[2] = 0$, pentru că druml minim de la 1 la 2 este $p = (1, 3, 2)$ de cost $w(p) = 1 - 1= 0$.
    • $d[3] = 1$, pentru că druml minim de la 1 la 3 este $p = (1, 3)$ de cost $w(p) = 1$.
    • $d[4] = 0$, pentru că druml minim de la 1 la 4 este $p = (1, 3, 4)$ de cost $w(p) = 1 + 3= 4$.
    • $d[5] = 5$, pentru că druml minim de la 1 la 5 este $p = (1, 3, 2, 5)$ de cost $w(p) = 1 - 1 + 5 = 5$.
    • $d[6] = +∞$, pentru că nodul 6 nu este accesibil din sursa 1.


Destinație unică / single-source shortest-paths problem: Se dă un graf $G = (V, E)$ și un nod special $destination$, considerat destinație. Se cere calculul distanței de la fiecare nod la nodul destination. Putem reduce această problema la cea de sursă unică (pentru graf orientat, trebuie să folosim graful transpus).


Pereche unică / single-pair shortest-path problem: Se dă un graf $G = (V, E)$. Se cere calculul drumului minim între 2 noduri fixate $u$ și $v$. Observăm că din nou putem reduce problem la sursă unică, alegând pe $u$ sau $v$ drept sursă.


Surse / destinații multiple / all-pairs shortest-paths problem:: Se dă un graf $G = (V, E)$. Se cere calculul drumului minim între oricare 2 noduri $u$ și $v$. Formal: $d[u][v] = distanța\ de\ la\ nodul\ \textbf{u}\ la\ nodul\ \textbf{v}$.

Exemplu

Exemplu

 Exemplu drumuri de cost minim - surse și destinații multiple

În exemplul atașat, avem un graf orientat cu următoare configurație:

  • n = 5, m = 6
  • Funcția de cost w are valorile menționate pe muchii.
  • Avem mai multe drumuri de cost diferite între diverse perechi de noduri din graf.
  • Tabloul d este de această dată o matrice de distanțe
-123456
10100145$+∞$
2$+∞$0$+∞$$+∞$5$+∞$
3$+∞$-1034$+∞$
4$+∞$$+∞$$+∞$03$+∞$
5$+∞$$+∞$$+∞$$+∞$0$+∞$
6$+∞$$+∞$$+∞$$+∞$$+∞$0
  • Explicație:
    • $d[u][u] = 0$ (convenție)
    • $d[u][v] = +∞$, dacă nu există muchia $(u, v)$ (convenție)
    • Exemple
      • $d[1][5] = 5$, pentru că drumul minim de la 1 la 5 este $p = (1, 3, 2, 5)$ de cost $w(p) = 1 - 1 + 5 = 5$.
      • $d[3][5] = 4$, pentru că drumul minim de la 3 la 5 este $p = (3, 2, 5)$ de cost $w(p) = - 1 + 5 = 4$.


Edge relaxation

Relaxarea unei muchii / edge relaxation: A relaxa o muchie $(u, v)$ constă în a testa dacă se poate reduce distanța / costul drumului de la sursa source până la nodul v, trecând prin nodul intermediar $u$ și apoi circuland pe muchia $(u, v)$.

Toți algoritmii pentru topologii generale prezentați în laboratoarele 09 și 10 se bazează pe relaxare pentru a determina drumul minim.

Detalii și exemple

Detalii și exemple

Presupunem următoarele notații:

  • $w[u][v]$ costul muchiei $(u, v)$
  • $d[source][u]$ costul drumului de la sursa source la nodul u
  • $d[source][v]$ costul drumului de la sursa source la nodul v

Dacă $d[source][v] > d[source][u] + w[u][v]$ muchia $(u, v)$ este relaxată și drumul anterior $(source, ..., v)$ (care nu trece prin $u$) este înlocuit cu drumul $(source, ..., u, v)$ (care trece prin u și care are cost mai mic!).

 Exemplu relaxare muchii

În exemplul atașat, avem un graf orientat cu următoare configurație:

  • n = 5, m = 6
  • Funcția de cost w are valorile menționate pe muchii.
  • Avem mai multe drumuri de cost diferite între diverse perechi de noduri din graf.
  • Alegem $source = 1$.
  • Pentru că inițial cunoaștem doar drumurile directe (muchiile), singurele distanțe față de sursă pe care le cunoaștem sunt $d[1][1] = 0$, $d[1][2] = 100$, $d[1][3] = 1$. Restul distanțelor se consideră inițial ca fiind egale cu infinit.
  • Vom relaxa muchia $(3, 2)$ de cost $w[3][2] = -1$. Aceasta ne permite să reactualizăm distanța de la sursa 1 la nodul 2 cu valoarea 0 deoarece $d[1][3] + w[3][2] = -1 + 1 = 0 < d[1][2]$.


RebuildPath

O să observăm că toți algoritmii studiați produc 2 rezultate: $d$ (distanțele față de sursă) și $p$ (vectorul de părinți, folosit pentru reconstituirea drumurilor).

În această secțiune prezentăm procedura de reconstruire a drumului, pornind de la destinație către sursă, apoi inversând la final șirul de noduri obținut. Această metoda este independentă de algoritmul cu care vectorul de părinți p a fost calculat!

RebuildPath - Pseudocod

// rebuild path from source to destination using parents vector p
// (previously computed with a shortest-paths algorithm)
//
// source      = the source for the computing distances
// destination = the destination node
// p[node]     = parent of node on the shortest path from source to node
RebuildPath(source, destination, p) {
  // STEP 0: Create an empty path.
  path = [];

  // STEP 1:  Add nodes one by one, from destination to source going up on parents!
  // (source, ..., p[destination], destination)
  while (source != destination) {
    path.push_back(destination);
    destination = p[destination];
  }
  // STEP 1.1: Also add the source.
  path.push_back(source);

  // STEP 2: Reverse to actually get path (source, ..., destination).
  reverse(path);

  return path;
}

// Usage example:
// * run algorithm for computing shortests-paths
d, p = RunShortestPathsAlgorithm(source, G=(nodes, edges))
// * call rebuikd
path = RebuildPath(source, destination, p)

Analog se reconstitue drumul și dacă suntem pe cazul cu surse multiple, destinații multiple, unde tabloul $p$ este o matrice, iar atunci când cautăm un drum care începe cu nodul $source$, folosim doar elementele de pe linia $p[source]$.

[Studiu de caz] Shortest-paths: particular topologies

Vom menționa câteva cazuri particulare de topologii de grafuri unde putem obține soluție optimă pentru shortest-paths problem cu noțiunile învățate anterior, nefiind necesar să folosim algoritmi mai complecși, pe care îi vom studia în continuare pentru topologii generale.

Shortest-paths: no costs - BFS

Dacă avem un graf fără costuri sau cu toate costurile egale, o soluție optimă va folosi BFS.

Detalii

Detalii

Dacă avem un graf fără costuri sau cu toate costurile egale, putem afla distanța minimă de la un nod $source$ la orice alt nod printr-o parcurgere BFS, considerând lungimea unui drum ca fiind numărul de muchii de pe drum (ulterior se înmulțește cu costul comun a muchiilor, dacă acesta există).

  • complexitate temporală: $T = O(n + m)\ sau\ O(|V| + |E|)$
    • Complexitatea dată de parcurgere.
  • complexitate spațială : $S = O(1)$
    • Nu avem memorie spațială auxialiară. ATENȚIE! Vom aloca tabloul $d$, însă acesta nu este specific algoritmului.


Shortest-paths: Tree - DFS

Dacă avem un arbore (graf neorientat acicllic), o soluție optimă va folosi DFS.

Detalii

Detalii

Dacă avem un arbore (graf neorientat acicllic), există un singur drum între oricare două noduri, care poate fi aflat printr-o simplă parcurgere DFS / BFS.

  • complexitate temporală: $T = O(n + m)\ sau\ O(|V| + |E|)$
    • Complexitatea dată de parcurgere.
  • complexitate spațială : $S = O(1)$
    • Nu avem memorie spațială auxialiară. ATENȚIE! Vom aloca tabloul $d$, însă acesta nu este specific algoritmului.


Folosind diferite preprocesări, putem calcula distanța între oricare două noduri în $O(1)$.

Shortest-paths: DAG - Topological Sort

Daca avem un DAG (graf orientat aciclic), o soluție optimă va folosi Topological Sort.

Detalii

Detalii

Daca avem un DAG (graf orientat aciclic), putem să relaxăm muchiile nodurilor, parcurgându-le pe acestea în ordinea dată de sortarea topologică.

  • complexitate temporală: $T = O(n + m)\ sau\ O(|V| + |E|)$
    • Complexitatea dată de parcurgere.
  • complexitate spațială : $S = O(n)$
    • Stocăm vectorul cu sortarea topologică.


[Studiu de caz] k surse / destinații

Mai există o varianta a problemei pe care dorim să o menționăm. Avem k surse (sau destinații), unde k « n (k mult mai mic decât n - de exemplu, $k = 10$ constant) și ne interesează să găsim distanța pentru fiecare nod din graf către cea mai apropiată sursă.

O abordare naivă ar rula de k ori un algorthm de drumuri minime (de exemplu, Dijkstra) și pentru fiecare nod ar reține minimul dintre cele k distanțe calculate pentru un nod. Complexitatea este $O(k * complexitate_algoritm$).

O optimizare pe care o putem facem, este să adaugăm un nod fictiv $S$ și să îl unim cu fiecare dintre cele k noduri cu muchie de cost 0. În noul graf format, dacă vom rula un algoritm să găsim toate distanțele de la nodul S la celelalte noduri din graf, rezolvăm și problema inițială.

Dacă alegem să folosim Dijkstra, putem să nu modificăm graful. Dacă băgăm cele k surse în heap în etapa de inițializare, efectul este ca și cum s-ar fi scos nodul S și s-au relaxat toate muchiile care pornesc din acesta.

Referințe

[0] Chapters Single-Source Shortest Paths / All-Pairs Shortest Paths, “Introduction to Algorithms”, Thomas H. Cormen, Charles E. Leiserson, Ronald L. Rivest and Clifford Stein.
