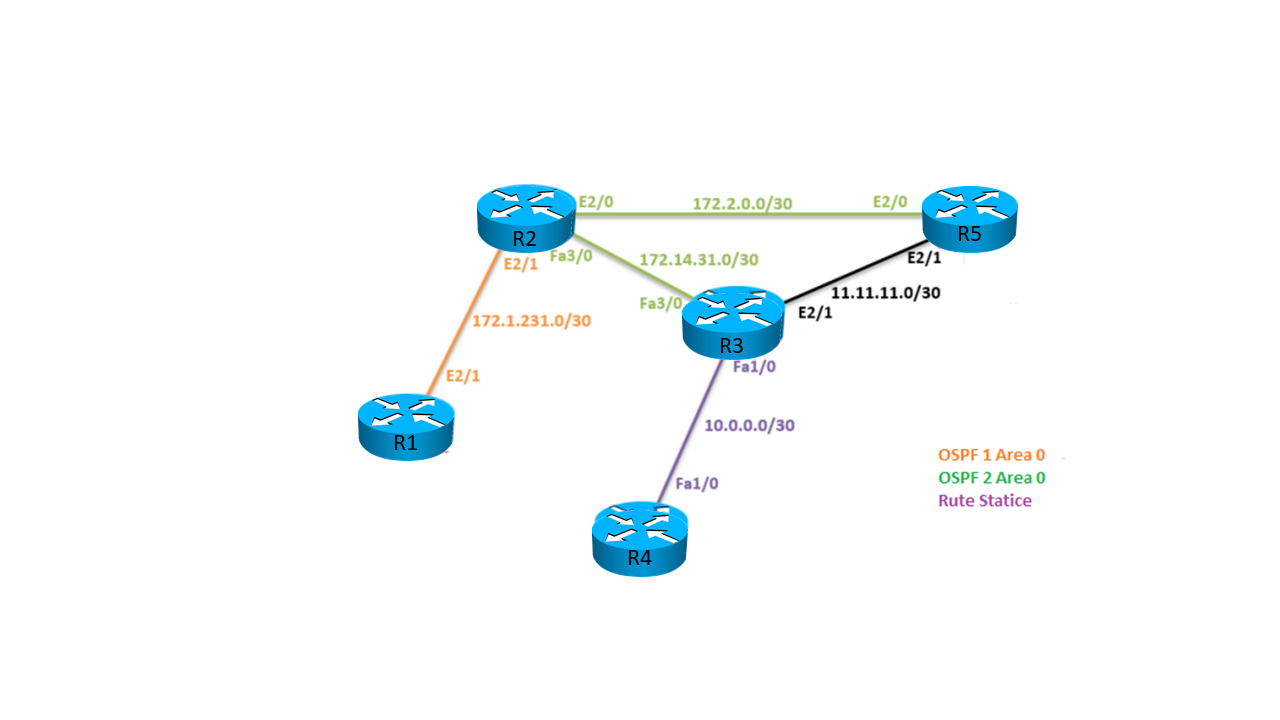

Urmărind cerinţele de mai jos va trebui să asiguraţi conectivitatea între oricare două puncte ale reţelei. Toate adresele IP sunt deja configurate pe echipamente conform topologiei globale, precum şi protocoalele de rutare corespunzătoare.

export /all initial_configs

1. [20p] Realizaţi redistribuţia rutelor statice pe Daredevil in OSPF area 0, urmărind cerinţele specificate mai jos:

• Înainte de a începe task-urile, analizaţi tabelele de rutare ale ruterelor Daredevil, CaptainAmerica și Gamora. Verificaţi ce au învăţat prin protocoalele de rutare si ce rute statice sunt configurate.
• La procesul de redistribuţie în OSPF, filtraţi toate rutele /30 din spatele Gamora (retelele configurate pe interfetele de loopback), astfel încât acestea să nu fie redistribuite şi în OSPF. Verificaţi.
• Configuraţi redistribuția în OSPF astfel încât rutele să fie introduse în protocol cu o metrică/cost de 44.

* Verificaţi redistribuţia folosind comenzi show. Cum apar rutele în pe CaptainAmerica şi de ce ?

2. [20p] Filtraţi toate rutele /30 din spatele ruterului Wolverine la intrare în ruterul CaptainAmerica folosind un distribute-list.

• Verificați tabela de rutare a ruterelor CaptainAmerica si Daredevil.

3. [25p] Realizați redistribuţia pe CaptainAmerica în ambele sensuri între cele două protocoale urmărind cerinţele specificate mai jos:

• Configurați ruterul CaptainAmerica astfel încât toate rutele OSPF proces 2 area 0 să fie introduse cu metrică cumulativă cu valoare de intrare 25 in OSPF proces 1 area 0.
• Introduceți rutele OSPF proces 1 area 0 în OSPF proces 2 area 0 astfel încât toate rutele OSPF proces 1 să fie introduse cu metrica 73, DAR la procesul de redistributie filtraţi rutele /30 şi /29 din domeniul OSPF proces 1 area 0.

4. [5p] Până în acest punct al laboratorului ar trebui sa aveți conectivitate end-to-end. Verificați acest lucru folosind comanda ping sau sh ip route.

5. [30p] PBR : În rețeaua din domeniul OSPF1 se află un server de resurse cu IP-ul 199.4.0.129. Acest server partajează foarte multe resurse cu restul topologiei și din acest motiv link-ul dintre Daredevil și CaptainAmerica este supraîncărcat.

• Verificati printr-un traceroute pe unde ajung pachetele de la Gamore catre server.
• Configurați Daredevil astfel încât orice trafic inițiat de la Gamore cu destinația 199.4.0.129, să fie rutat de la Daredevil catre Thor. Verificați că ați configurat corect.

6. [10p] Configurați ruterele astfel încât traficul de la serverul mai sus menționat (199.4.0.129) ce are ca destinație ruterul Gamore să fie rutat de la CaptainAmerica prin Thor. Restul traficului inițiat de Wolverine trebuie în continuare să folosească link-ul CaptainAmerica si Daredevil

Afișează rezolvarea

Ascunde rezolvarea

Afișează rezolvarea

Thor(config)#ip access-list ext ServerRIP
Thor(config-ext-nacl)#permit ip host 199.4.0.129 10.0.0.0 0.0.0.3
Thor(config-ext-nacl)#permit ip host 199.4.0.129 10.0.0.4 0.0.0.3
Thor(config-ext-nacl)#permit ip host 199.4.0.129 10.0.0.8 0.0.0.3
Thor(config-ext-nacl)#permit ip host 199.4.0.129 200.0.0.0 0.0.0.255
Thor(config-ext-nacl)#permit ip host 199.4.0.129 200.0.1.0 0.0.0.255
Thor(config-ext-nacl)#permit ip host 199.4.0.129 141.85.99.0 0.0.0.255
Thor(config-ext-nacl)#permit ip host 199.4.0.129 141.85.147.128 0.0.0.127
Thor(config-ext-nacl)#permit ip host 199.4.0.129 192.168.0.0 0.0.0.127
Thor(config-ext-nacl)#permit ip host 199.4.0.129 192.168.0.192 0.0.0.3
Thor(config-ext-nacl)#permit ip host 199.4.0.129 192.168.0.128 0.0.0.191
Thor(config)#route-map ServerRIP permit 10
Thor(config-route-map)#match ip add ServerRIP
Thor(config-route-map)#set ip next-hop 11.11.11.2
Thor(config)#int e3/1
Thor(config-if)#ip policy route-map ServerRIP
