Laboratorul 04. Tunelare
Cuprins
Resurse laborator
Exerciții Tunnel 6to4

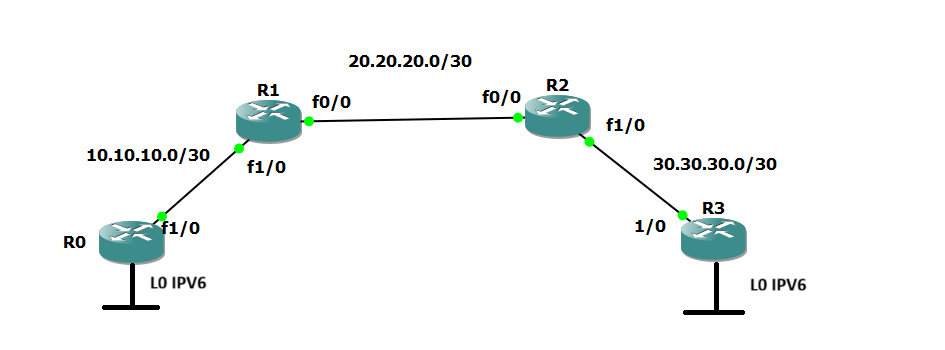

Pentru următoarele patru exerciții, utilizați topologia următoare: 6to4_initial.zip
Task1
Configurați pe routerele R0 și R3 câte o interfață Loopback0, atribuind adresa IPv6 2001:db8:CAFE:1::1/64 pe R0 și 2001:db8:CAFE:2::1/64 pe R3, astfel încât acestea să simuleze două rețele interne distincte care vor fi folosite pentru testarea conectivității prin tunel.
Task2
Configurați pe R0 și R3 câte o interfață Tunnel0, atribuindu-le adrese din rețeaua 2001:db8:50:50::/64 (R0 = 2001:db8:50:50::1/64, R3 = 2001:db8:50:50::2/64), folosind ca sursă interfața fizică direct conectată la infrastructura IPv4 și ca destinație adresa IPv4 a celuilalt capăt, pentru a crea un tunel manual IPv6-in-IPv4.
Task3
Adăugați pe R0 și R3 rute statice IPv6 care să trimită traficul către rețeaua 2001:db8:CAFE:2::/64 prin adresa ipv6 de pe R0 și către rețeaua 2001:db8:CAFE:1::/64 prin adresa ipv6 de pe R3, astfel încât rețelele interne simulate să poată comunica prin tunel.
Task4
Verificați funcționarea tunelului prin efectuarea de ping de la R0 către 2001:db8:50:50::2 și de la R3 către 2001:db8:50:50::1 pentru a confirma ridicarea tunelului, apoi testați ping între loopback-uri (2001:db8:CAFE:1::1 ↔ 2001:db8:CAFE:2::1) și utilizați comanda traceroute pentru a demonstra că traficul dintre acestea este direcționat logic prin interfața de tunel.
Exerciții Tunnel GRE

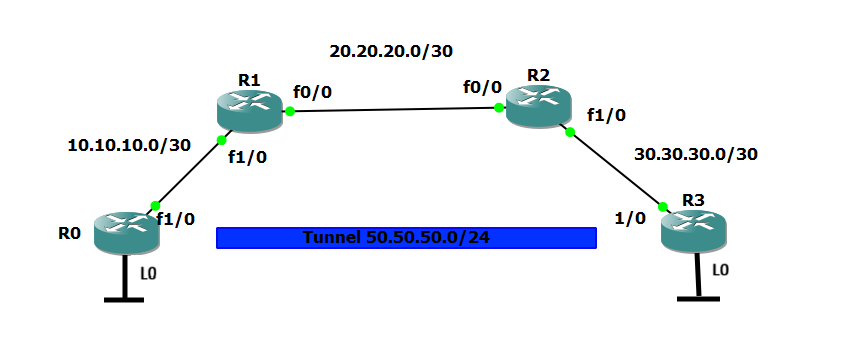

Pentru următoarele patru exerciții, utilizați topologia următoare: gre_initial.zip
Task1
Configurați pe routerele R0 și R3 câte o interfață de tip Loopback0, care va simula rețelele interne, atribuind adresa IP 100.100.100.1/24 pe R0 și respectiv adresa IP 200.200.200.1/24 pe R3.
Task2
Pe routerele R0 și R3 se va configura câte o interfață de tip Tunnel1, folosind adrese din rețeaua 50.50.50.0/24 (R0 = 50.50.50.1, R3 = 50.50.50.2), unde sursa tunelului va fi interfața fizică direct conectată către R1 în cazul lui R0, respectiv către R2 în cazul lui R3, iar destinația tunelului va fi adresa IP a interfeței fizice de pe celălalt capăt (R0 către 30.30.30.1 și R3 către 10.10.10.1).
Task3
Pentru a permite traficul între rețelele locale simulate, se vor adăuga rute statice prin tunel astfel încât pe R0 rețeaua 200.200.200.0/24 să fie accesibilă prin next-hop 50.50.50.2, iar pe R3 rețeaua 100.100.100.0/24 să fie accesibilă prin next-hop 50.50.50.1.
Task4
a) Testați conectivitatea tunelului efectuând un ping de la R0 către adresa 50.50.50.2 și de la R3 către adresa 50.50.50.1, pentru a verifica dacă interfața de tunel este operațională.
b) Verificați transportul traficului prin tunel prin trimiterea de pachete ICMP de la R0 către adresa 200.200.200.1 și de la R3 către adresa 100.100.100.1, confirmând astfel accesibilitatea rețelelor locale simulate.
c) Utilizați comanda traceroute pentru a observa că traficul dintre cele două loopback-uri este direcționat prin interfața de tunel și apare ca un singur hop logic, indiferent de rețeaua fizică intermediară.
