Laboratorul 01. Setup Infrastructure

Cuprins

Motivație

În cadrul acestui laborator o să folosim GNS3 (Graphical Network Simulator 3), o platformă avansată de simulare și emulare de rețele utilizată pe scară largă în mediul educațional și profesional. GNS3 permite crearea, configurarea și testarea topologiilor complexe de rețea, folosind atât imagini reale de sistem de operare pentru echipamente de rețea (ex. Cisco IOS), cât și mașini virtuale sau dispozitive software.

Acest mediu oferă posibilitatea de a reproduce scenarii reale de funcționare și de a experimenta configurări fără riscul de a afecta infrastructuri fizice, reprezentând astfel un instrument esențial pentru aprofundarea cunoștințelor de rețelistică și pregătirea pentru certificări.

GNS3

Pentru instalarea GNS3, se va accesa linkul indicat mai jos, unde va fi necesară crearea unui cont de utilizator, urmată de descărcarea versiunii corespunzătoare sistemului de operare utilizat:

GNS3 poate fi instalat în mai multe moduri, în funcție de nevoi și resurse:

  1. Instalare locală – atât interfața grafică, cât și motorul de emulare rulează pe același calculator. Este ușor de configurat, dar limitat de puterea hardware a dispozitivului.
  2. Instalare locală cu GNS3 VM – interfața rulează pe calculator, iar emularea se face într-o mașină virtuală dedicată (VirtualBox, VMware, Hyper-V). Oferă performanță și compatibilitate mai bună cu imagini complexe.
  3. Instalare pe server remote – interfața rămâne pe calculator, însă topologiile sunt procesate pe un server extern. Este ideală pentru topologii mari sau lucrul în echipă.
  4. Instalare hibridă – folosește simultan resursele locale și pe cele ale unui server remote, oferind un echilibru între performanță și flexibilitate.

Setup GNS3

În această parte a laboratorului vom realiza instalarea pe Windows. În cazul în care utilizați Linux sau macOS, vă rugăm să urmați pașii din documentațiile de mai jos:

În timpul procesului de instalare, veți fi solicitați să introduceți adresele de e-mail la anumite prompturi.

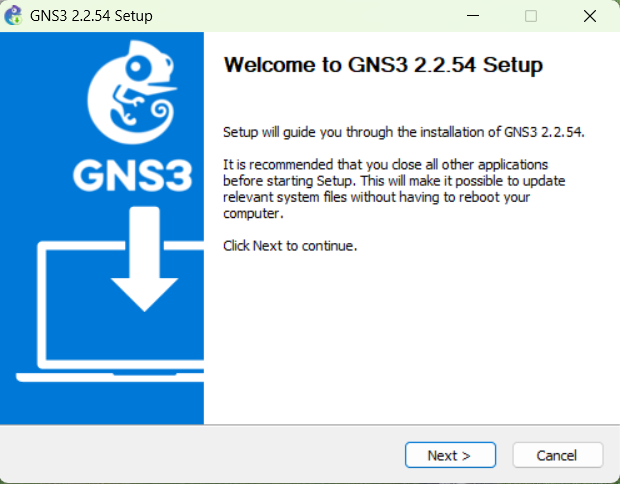

  • După descărcarea aplicației GNS3, executați fișierul de instalare (.exe)

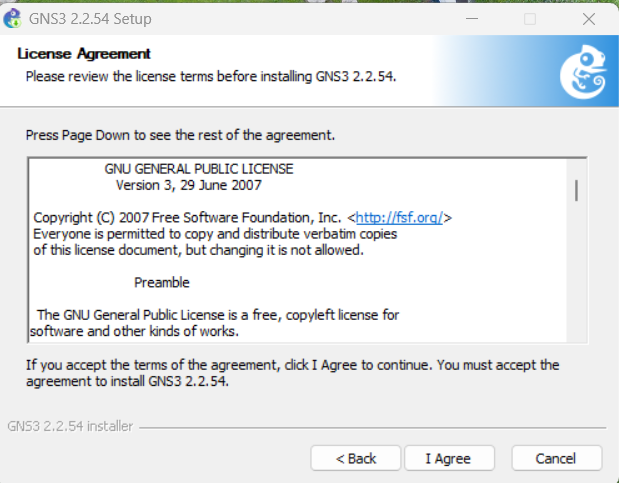

  • Apăsați butonul “I Agree” și apoi “Next”

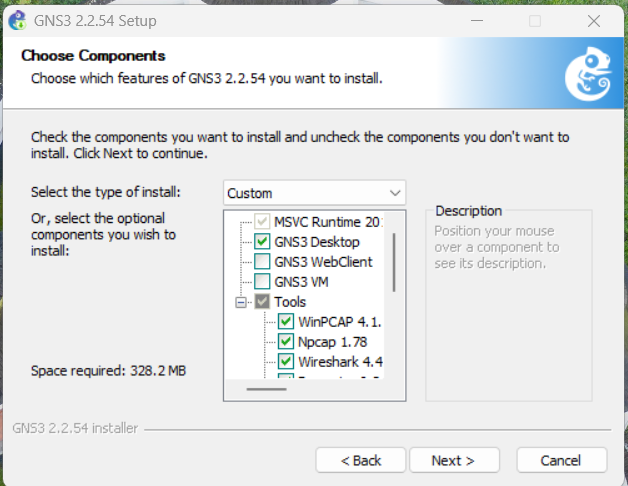

  • Asigurați-vă că aveți selectate opțiunile:
    • GNS3 Desktop
    • In tools:
      • WinPCAP, Npcap, Wireshark, Dynamips, QEMU, VPCS, CPUlimit, TightVNC, VirtViewer, TraceNG, Solar-Putty

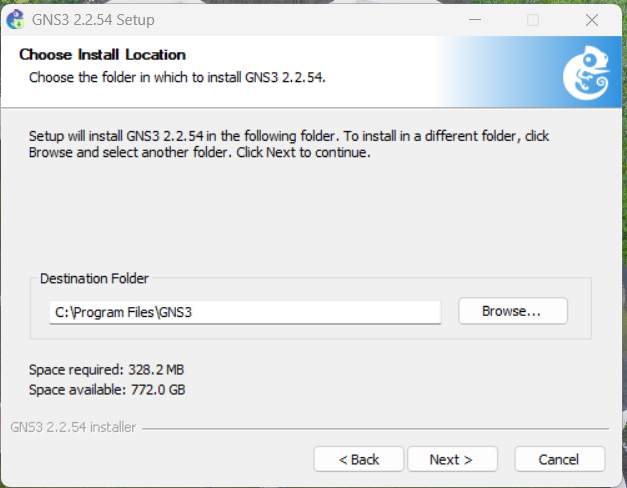

  • La următorul pas, puteți lăsa destinația de instalare setată implicit: “C:\Program Files\GNS3”

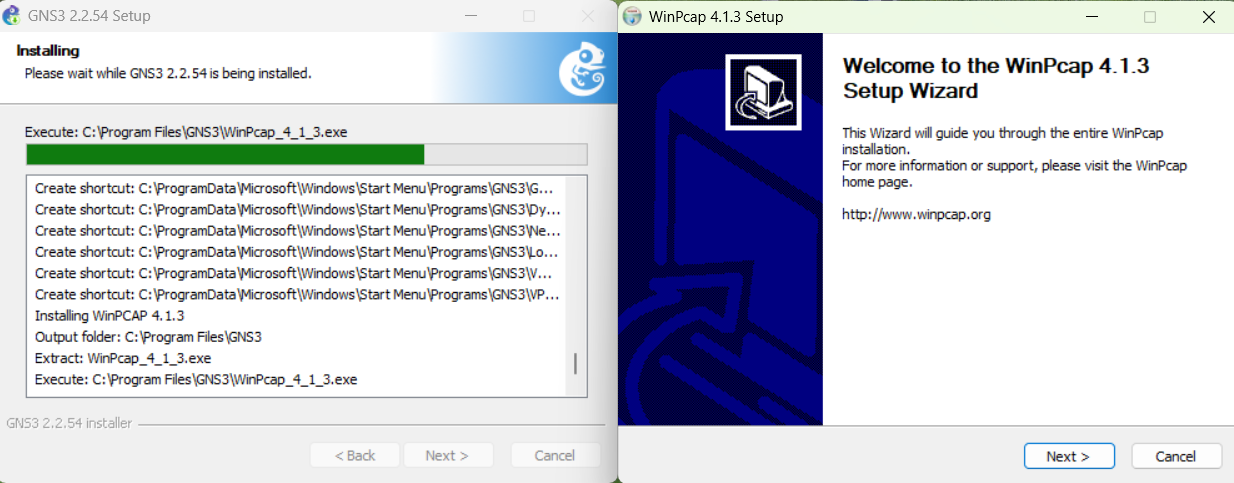

  • În timpul instalării va apărea și procesul de instalare pentru WinPcap. Apăsați butonul “Next” și “I Agree”

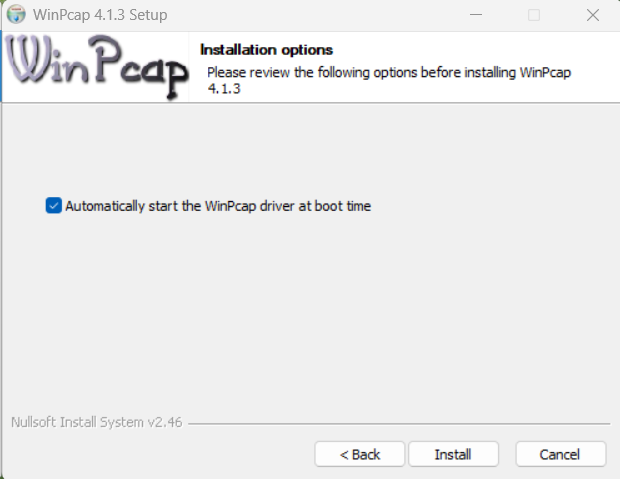

  • Asigurați-vă că aveți bifată opțiunea „Automatically start the WinPcap driver at boot time”. Apăsați butonul “Install”. La final, apăsați „Finish” pentru a continua procesul de instalare pentru GNS3.

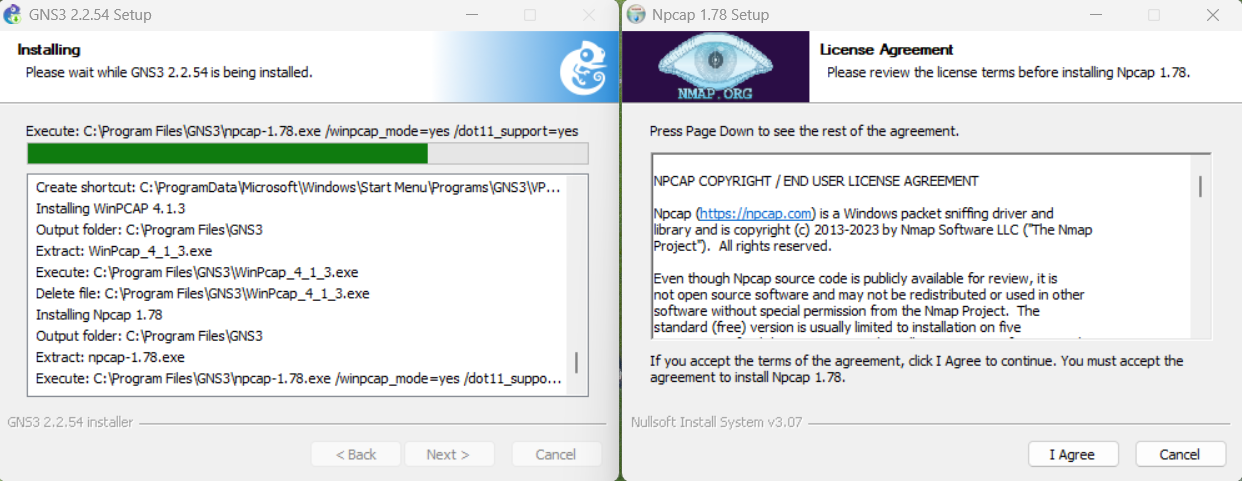

  • În continuare, va apărea instalarea Npcap-ului. Apăsați butonul “I Agree”.

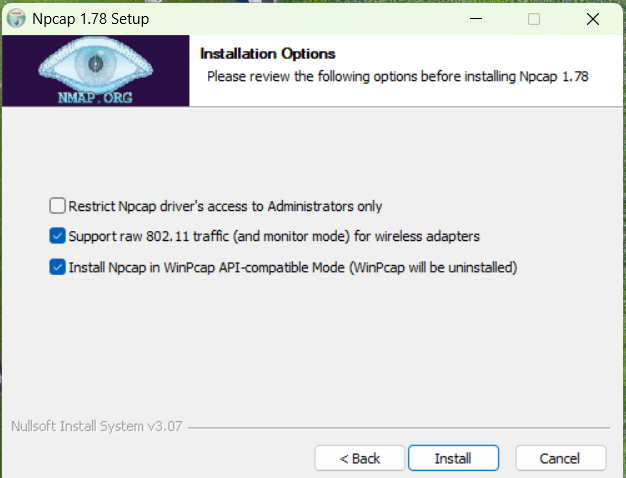

  • Asigurați-vă că aveți bifate următoarele opțiuni. Apoi, apăsați butonul “Install”.

  • După instalarea Npcap-ului, apăsați butoanele “Next” și apoi “Finish”, urmând ca instalarea GNS3-ului să continue.

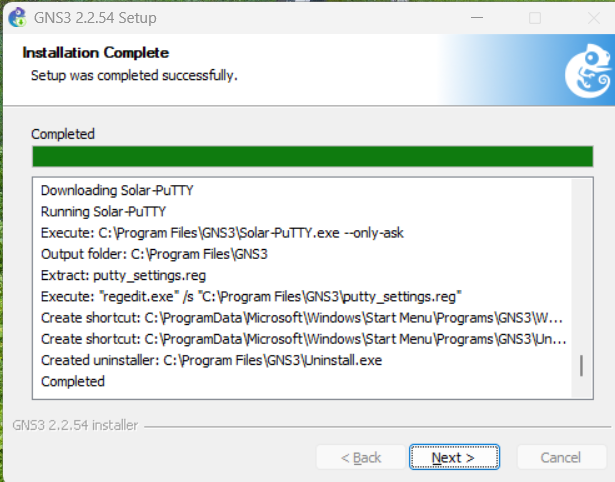

  • La final, dacă procesul de instalare s-a încheiat cu succes, apăsați “Next”.

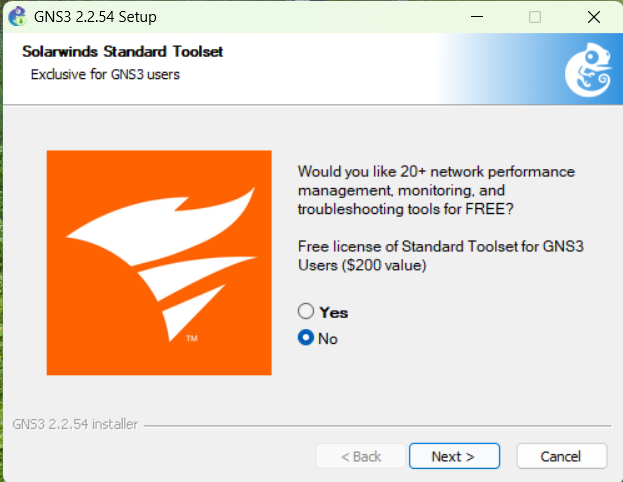

  • Pentru următorul pas, bifați “No” și apoi “Next”.

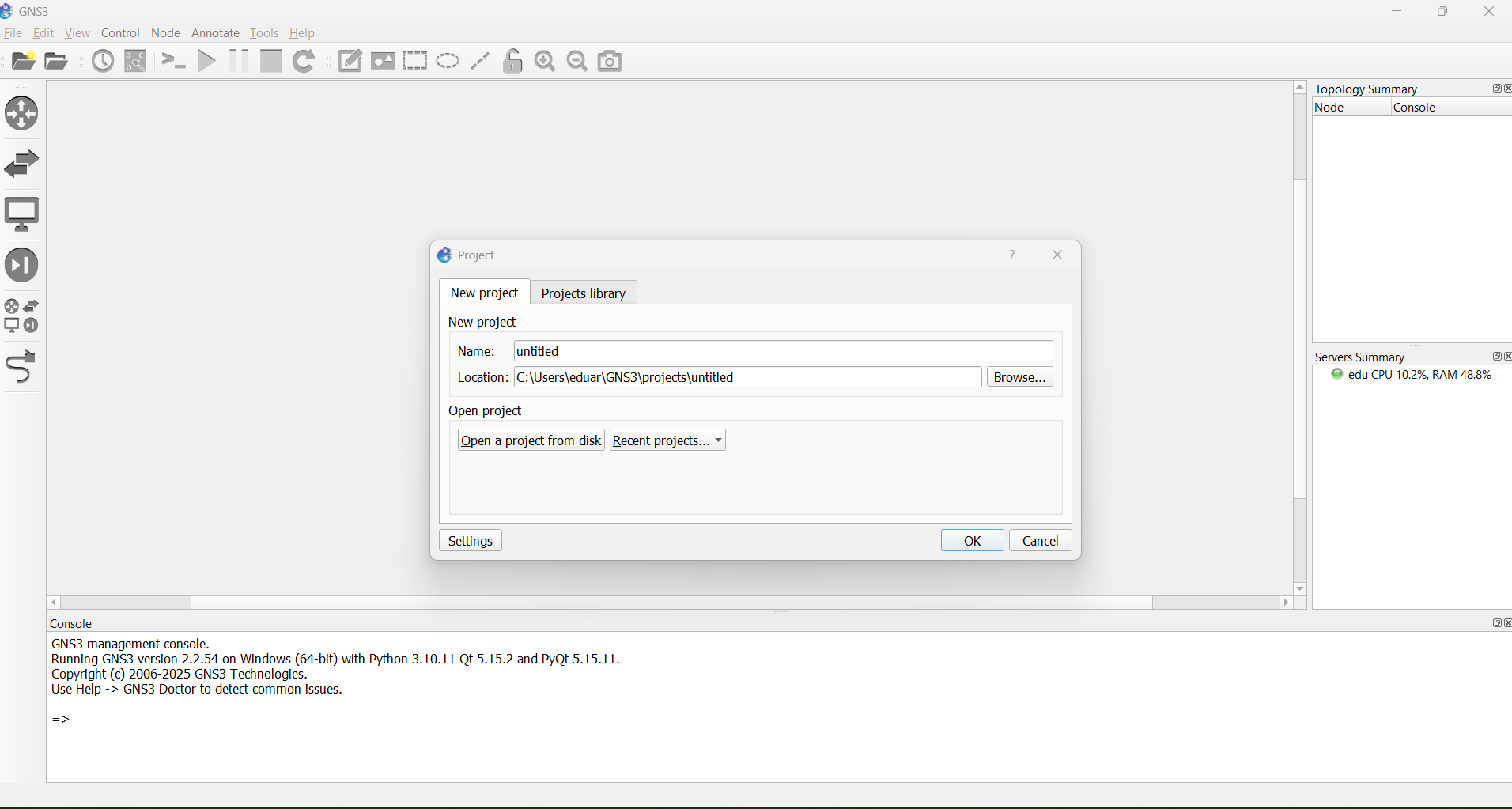

  • Dacă ai ajuns până aici, înseamnă că ai GNS3 instalat cu succes.

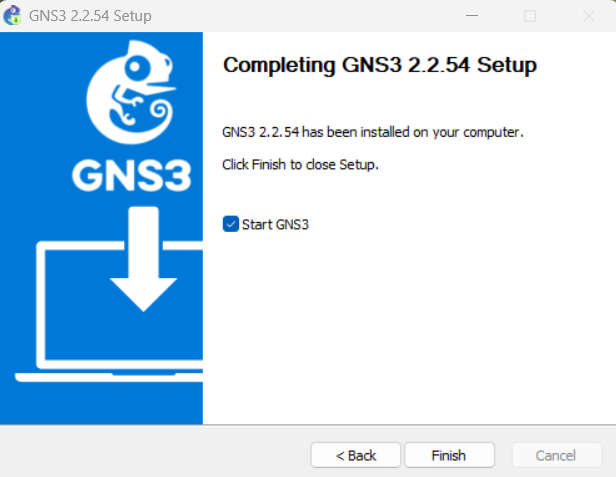

  • Apăsați „Finish” pentru a încheia instalarea și a lansa GNS3. În cazul în care vi se solicită alegerea modului de rulare pentru GNS3, selectați opțiunea Local.

  • Instalați VMware Workstation free: BroadCom
    • Instalați VMware Workstation 17 Pro. Trebuie să realizați un cont și să mergeți la My Downloads → dați click unde scrie Free și căutați VMware Workstation 17 Pro.
  • Faceți setup la VM în VMware (Alocati 1 core si 2GB)

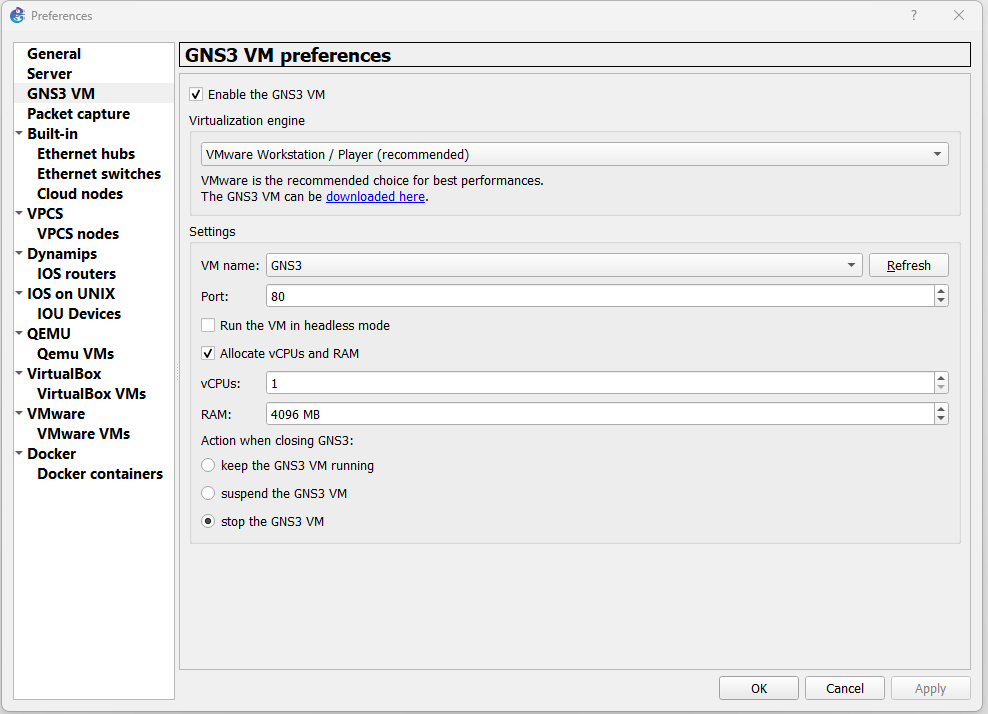

  • Intrati in GNS3 → Edit → Preferences → GNS3 → GNS3 VM
  • Verificati ca aveti urmatoarele setari

Încărcarea imaginilor pentru dispozitive

Pentru a utiliza un dispozitiv Cisco sau Fortinet în GNS3, este necesar să descărcați imaginea corespunzătoare și să configurați un template în aplicație, astfel încât dispozitivul să poată fi integrat și utilizat în topologiile de rețea.

  • Mergeți la Edit → Preferences
  • Pentru Router și SW mergeți la Dynamips → IOS routers
  • Pași Router:
    • Click NEW

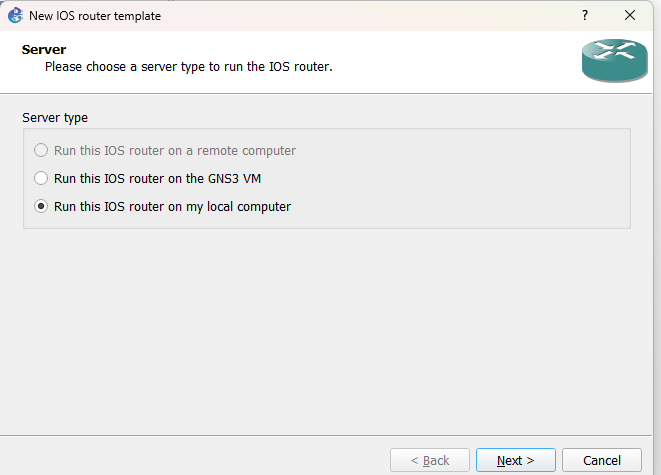

    • Verificați să fie selectat: “Run this IOS router on my local computer” și click next

  • Click new image și selectați imaginea din arhivă

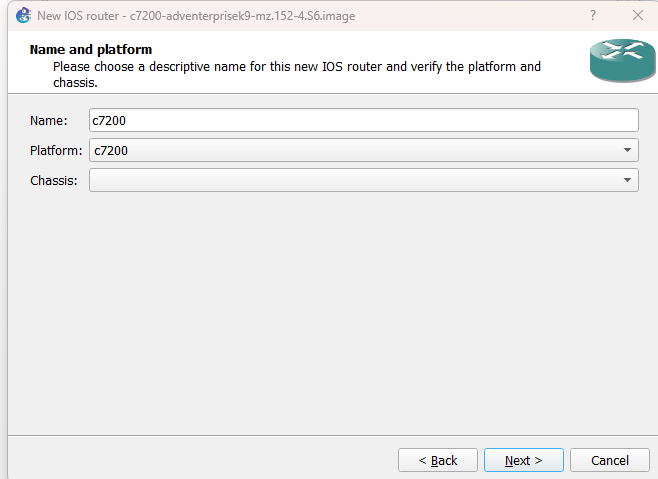

  • Puneți numele: Router

  • Click Next
  • La următoarea pagină RAM default
  • La următoarea pagină Slot PA-FE-TX (De la 1-6) și click next
  • La următoarea pagină click pe “Idle-PC findler” și după finish
  • Switch Setup:
    • Click NEW
    • Verificați să fie selectat: “Run this IOS router on my local computer” și click next
    • Selectați imaginea de router 3725 pe care o folosim ca SW
    • La următoarea pagină:
      • Nume: Switch
      • Bifați: “This is an EtherSwitch Router”
    • Click next
    • La următoarea pagină lăsați RAM Default
    • La următoarea pagină:
      • Slot 0 : GT96100-FE
      • NM-16ESW
    • Click next
    • Click next
    • La următoarea pagină click pe “Idle-PC findler” și după finish
    • Puteți schimba și imaginea SW-ului apăsând edit și după mergând Symbol: ”:/symbols/multilayer_switch.svg”
  • UBUNTU
    • Închideți și salvați Preferences

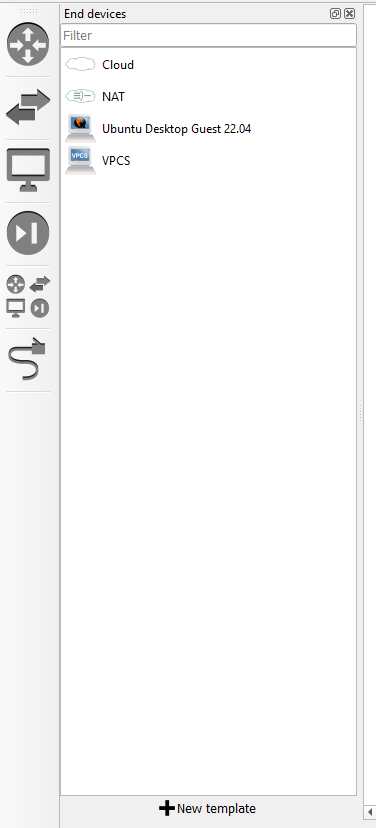

    • Mergeți în GNS3 și dați click pe icon-ul de PC

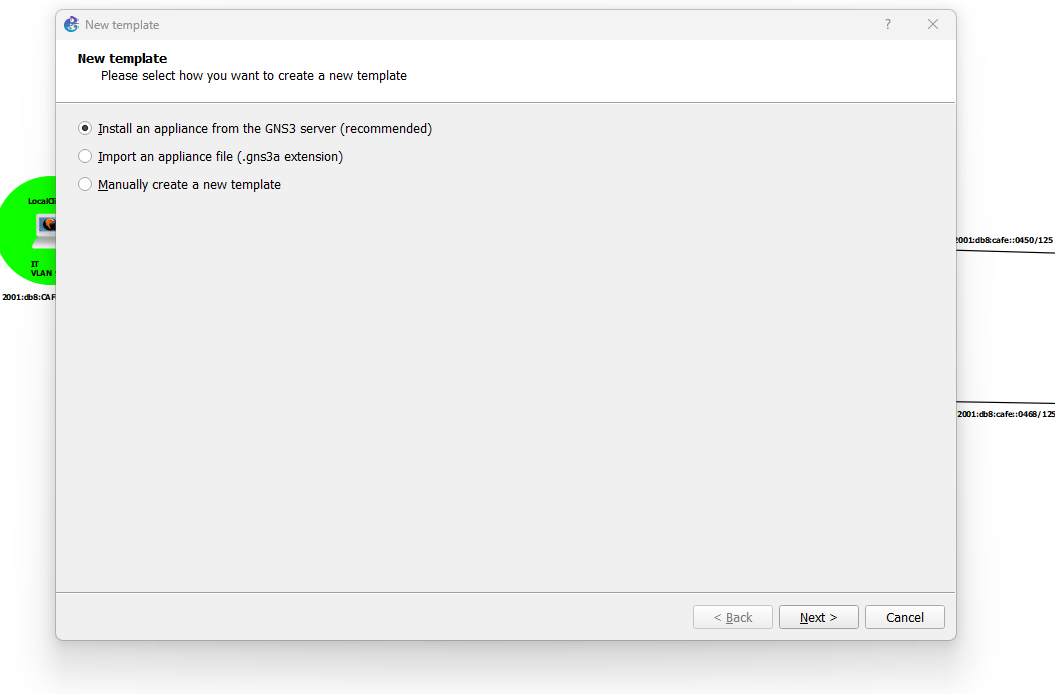

    • Click pe “New template”

  • Click pe “Install an appliance from GNS3 server” și Next după

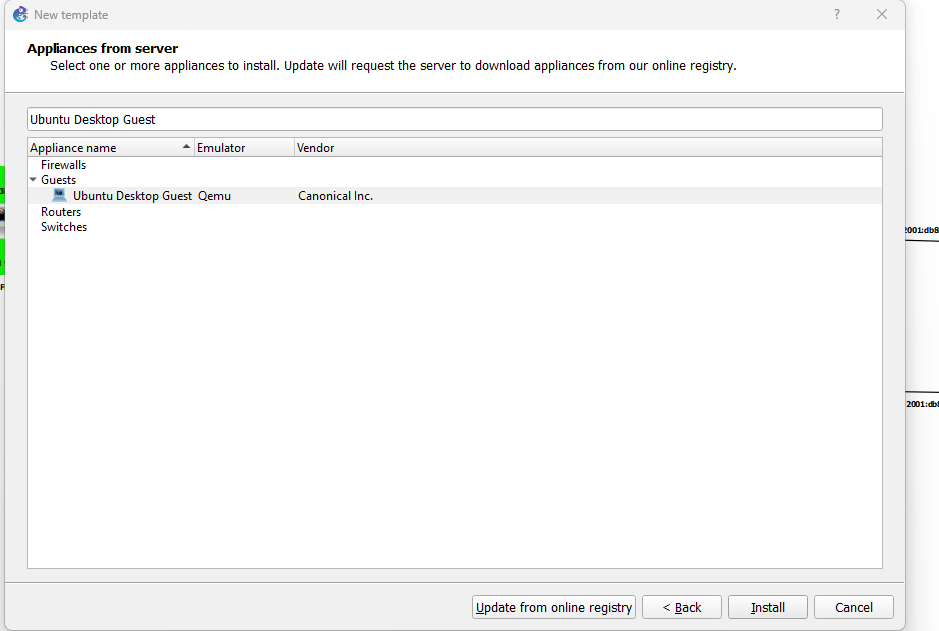

  • Filtru după “Ubuntu Desktop Guest”
  • Select și click pe install

  • Verificați că aveți bifată opțiunea “Install the appliance on the GNS3 VM”
  • Selectați Qemu ”/bin/qemu-system-x86_64(v8.0.4)” și click next

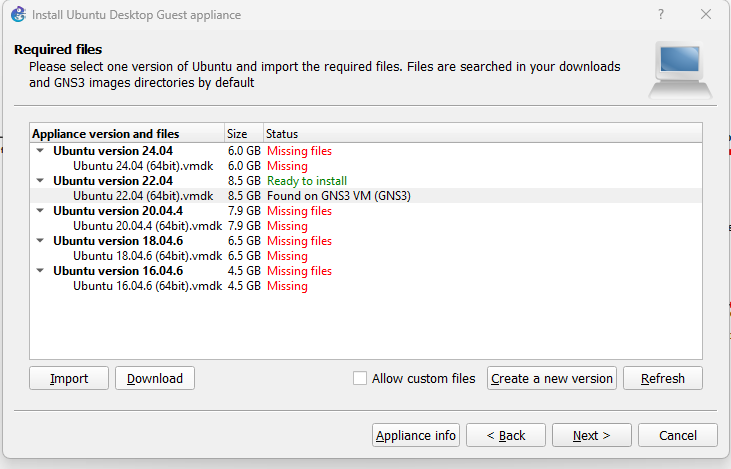

  • Descărcați versiunea de Ubuntu 22.04 selectând “Ubuntu 22.04 (64bit).vmdk” și apăsând butonul de “download”

  • Importați versiunea
  • Click next
  • Salvați user și parolă
  • Click Finish

Posibile erori

In cazul in care, la incarcarea topologiei, va loviti de eroarea “Unable to create UDP NIO”, este necesara dezinstalarea GeForce Experience sau schimbarea porturilor de UDP folosite de GNS3 astfel:

  1. Dezinstalati GeForce Experience.
  2. Deschideti folderul in care este instalat GNS3.
  3. Deschideti folderul versiunii rulate.
  4. Schimbati 'udp_start_port_range' la 2000
  5. Schimbati 'udp_end_port_range' la 3000
  6. Salvati si reinstalati GeForce Experience
  7. Reboot

Pentru eroarea legată de Intel VTI, urmați pașii prezentați în înregistrarea de mai jos:
