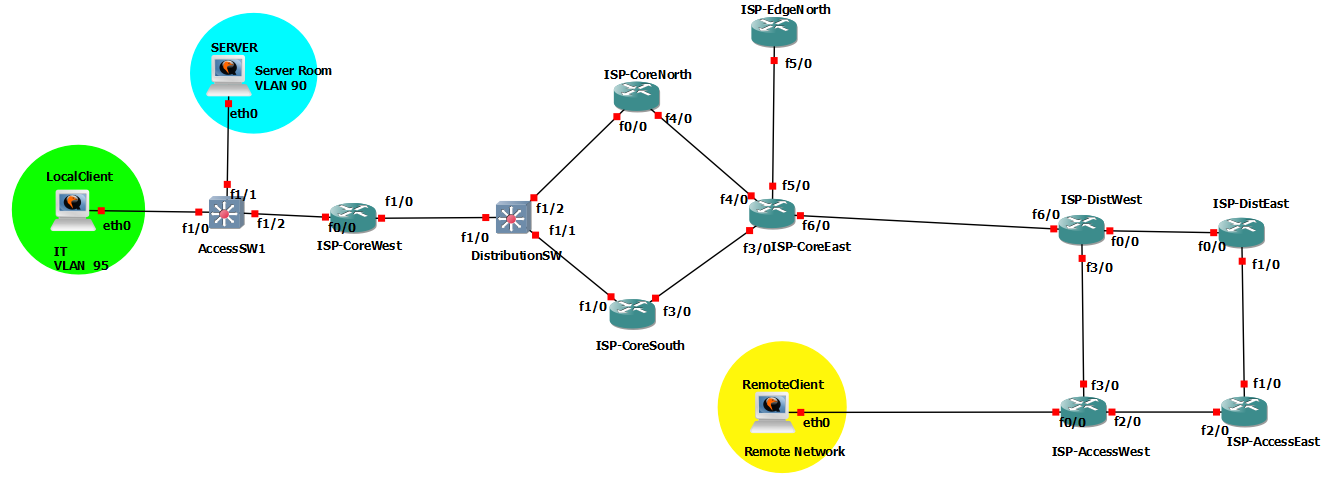

• Topologie
• Exerciții
• Resurse laborator

• GNS3 Lab: lab03_pr.zip
• Lab Setup: Laboratorul 01. Setup Infrastructure

Vă rugăm să descărcați fișierele pe desktop și să le ștergeți la finalul laboratorului.

În continuarea laboratorului trecut:

• pe ISP-AccessWest se configurează o rută implicită IPv6 (ipv6 route ::/0), astfel încât tot traficul provenit din rețeaua Remote Network să fie direcționat prin next-hop-ul aflat pe ISP-AccessEast;
• pe ISP-EdgeNorth se configurează o rută implicită IPv6 (ipv6 route ::/0), pentru ca întreg traficul să fie redirecționat prin next-hop-ul aflat pe ISP-CoreEast.

conf t
ipv6 unicast-routing
ipv6 route ::/0 <next hop>
do wr

Pentru a ne asigura redundanța în rețea, trebuie să configurăm pe ISP-CoreEast următoarele rute statice IPv6:

• traficul destinat rețelei IT va fi direcționat prin next-hop-ul de pe ISP-CoreSouth;
• traficul destinat rețelei Server Room va fi direcționat prin next-hop-ul de pe ISP-CoreNorth.

conf t
ipv6 unicast-routing
ipv6 route <network1> <next-hop1>
ipv6 route <network2> <next-hop2>
do wr

Pentru a asigura comunicarea end-to-end între toate dispozitivele din topologie, trebuie să configurăm toate rutele statice IPv6 rămase.

• fiecare router trebuie să cunoască rutele către toate rețelele finale
• nu uitați să activați rutarea IPv6 pe fiecare router, folosind comanda ipv6 unicast-routing

Atenție! Verificați corectitudinea configurării utilizând comanda ping ipv6 între orice două dispozitive din rețea.

conf t
ipv6 unicast-routing
ipv6 route <network1> <next-hop1>
do wr

Pentru aceleași rețele configurate la Subiectul 3, adăugați rute statice IPv6 flotante, astfel încât fiecare destinație să aibă și o cale de rezervă:

• traficul către rețeaua IT să fie redirecționat prin ISP-CoreNorth în cazul unei avarii pe legătura principală
• traficul către rețeaua Server Room să poată fi redirecționat prin ISP-CoreSouth atunci când next-hop-ul principal nu mai este disponibil

conf t
ipv6 unicast-routing
ipv6 route <network1> <next-hop1> <administrative-distance>
do wr
