După achiziționarea unui nou sediu vă confruntați cu provocarea configurării protocolului OSPF. Pentru că doriți să asigurați o implementare scalabilă ați ales implementarea Multi-Area OSPF.

Descărcați configurațiile inițiale de aici

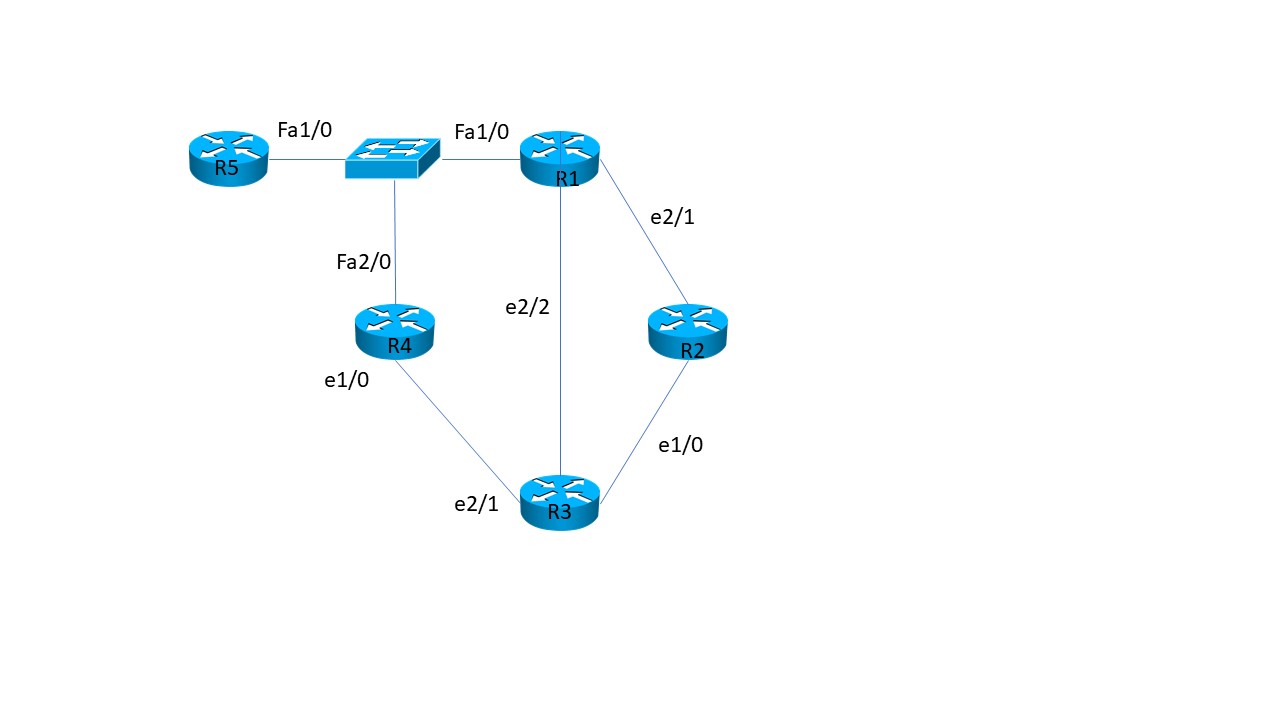

Descarcati fisierul de topologie de aici

1. [15p] Configurati OSPF 1 aria 0 intre ruterele R1, R2 si R3, pe segmentele R1-R2, R1-R3 si R2-R3.

2. [15p] Configurati OSPF 1 aria 2 intre ruterele R1, R4 si R5

3. [15p] Reconfigurați cele 3 rutere de pe segmentul ariei 2, astfel încât ruterul care este în acest moment în starea DROTHER, să devină BDR, iar ruterul care este în acest moment BDR, să devină DR.

4. [15p] Pe segmentul între R3 și R4, administratorul ce s-a ocupat anterior de rețea a configurat unii parametri incompatibili pentru adiacența OSPF. Activați OSPF 1 aria 1 intre cele 2 rutere și rezolvați problemele de adiacență astfel încât cele 2 rutere să ajungă in starea FULL de adiacență. După ce ați activat OSPF, folosiți comanda debug ip ospf events pe R4 pentru a găsi greșelile.

5. [10p] Modificati costul legaturii R1-R3, astfel incat pachetele care pleaca de la R4 catre interfata e2/2 a lui R1 sa mearga pe calea R4-R3-R1.

6. [15p] Pe R5, sunt configurate 4 interfete de loopback. Adaugati in OSPF retelele de pe aceste interfete prin redistribuire. Verificati prezenta lor in tabela de rutare de pe R1.

7. [15p] Configurati in OSPF autentificare MD5 intre R3 si R4. Verificati ca transmiterea update-urilor se face dupa verificarea cheii.

8. [10p] Considerand ca R2 este legatura catre internet, adaugati pe R2 in procesul OSPF o ruta default, care sa ajunga la vecinii lui. Verificati ca ruta default prin transmiterea de pachete ICMP(ping) de la R4 catre IP-ul 157.1.1.1
