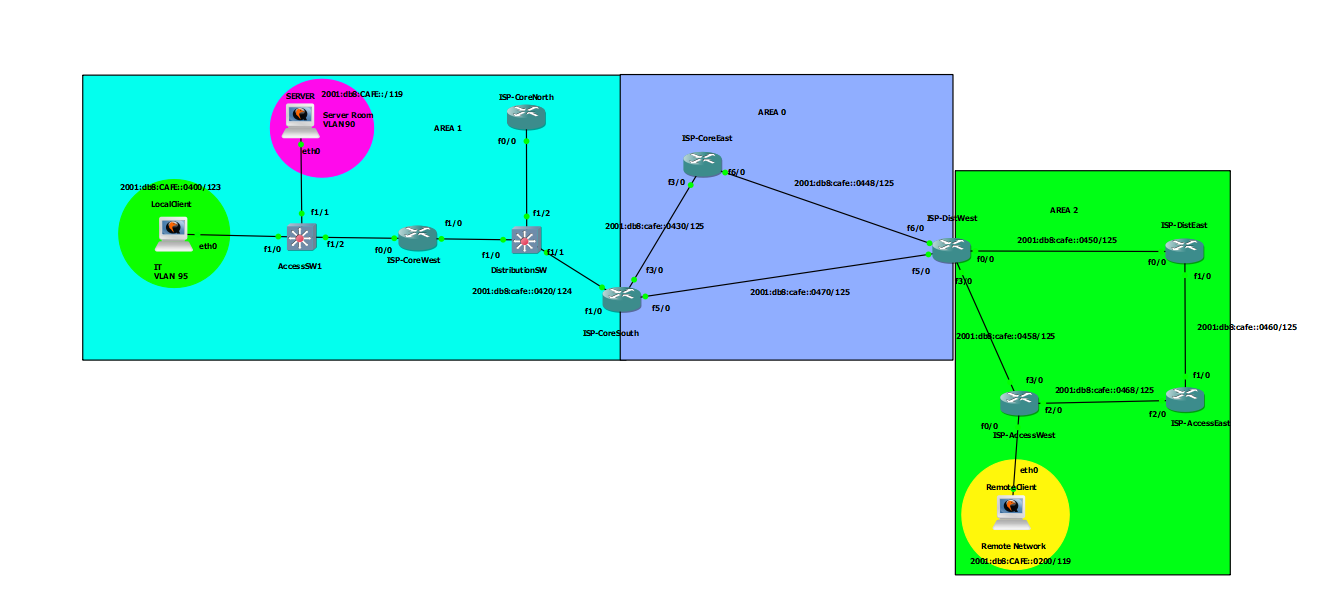

Avem topologia din figura de mai sus, împărțită pe 3 cadrane:

• Cadranul albastru deschis (Area 1)
• Cadranul albastru închis (Area 0 – Backbone)
• Cadranul verde (Area 2)

ID-urile routerelor:

• ISP-CoreWest – 1.1.1.1
• ISP-CoreNorth – 2.2.2.2
• ISP-CoreSouth – 3.3.3.3
• ISP-CoreEast – 4.4.4.4
• ISP-DistWest – 5.5.5.5
• ISP-DistEast – 6.6.6.6
• ISP-AccessWest – 7.7.7.7
• ISP-AccessEast – 8.8.8.8

Configurați OSPFv3 astfel încât:

• Cadranul albastru deschis să facă parte din Area 1.
• Cadranul albastru închis să facă parte din Area 0 (Backbone).
• Cadranul verde să facă parte din Area 2.

Verificați configurarea cu:

• show ipv6 ospf neighbor
• show ipv6 ospf
• ping de la un device la altul

Configurați routerele din Area 0 astfel încât:

• Routerul cu Router-ID 1.1.1.1 să devină DR.
• Routerul cu Router-ID 3.3.3.3 să devină BDR.
• Routerul cu Router-ID 2.2.2.2 să fie DROTHER.

Activați autentificarea OSPFv3 folosind cheia corespunzătoare fiecărei arii:

• AREA 0: 11223344556677889900AABBCCDDEEFF
• AREA 1: 9F8A6C0B2D3E4F50718293A4B5C6D7E8
• AREA 2: 55AA77CC99EE00112233445566778899

Configurați Area 1 să fie o arie totally stub.

Configurați Area 2 să fie o arie stub.
