Laboratorul 05. OSPF Single Area
Cuprins

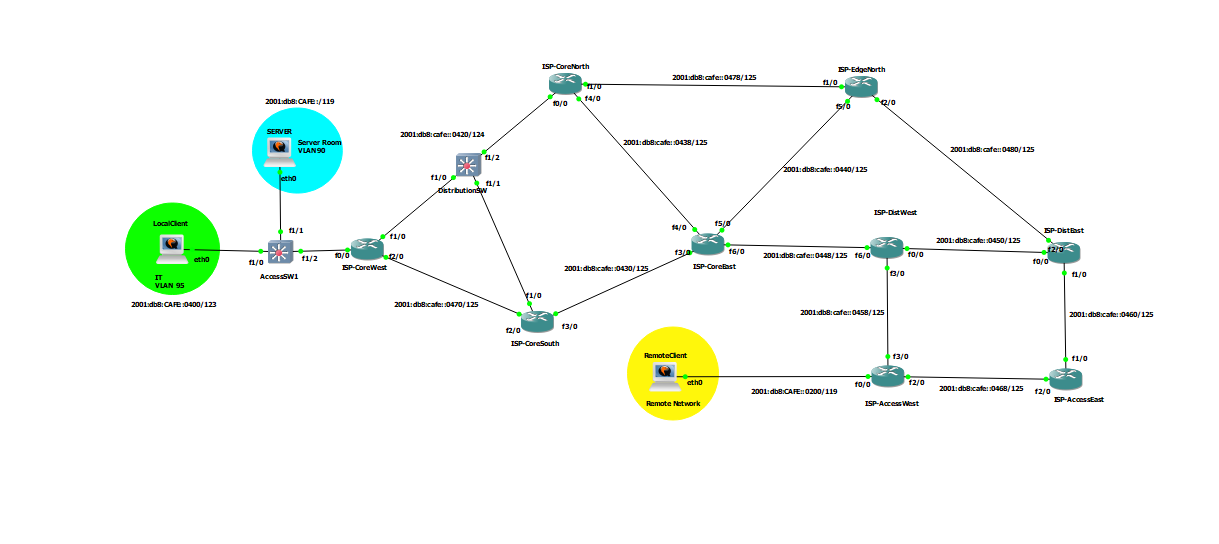

Topologie
Acest laborator se bazează pe configurația de la lab 2 puțin updatată. Am adăugat următoarele legături:
- ISP-CoreWest - ISP-CoreSouth → 2001:db8:cafe::0470 - 2001:db8:cafe::0477/125
- ISP-CoreNorth - ISP-EdgeNorth → 2001:db8:cafe::0478 - 2001:db8:cafe::047f/125
- ISP-EdgeNorth - ISP-DistEast → 2001:db8:cafe::0480 - 2001:db8:cafe::0487/125
Resurse laborator
- GNS3 Lab:
- Lab Setup: Laboratorul 01. Setup Infrastructure
Exerciții
Task1
Activați rutarea IPv6 pe toate routerele din topologie, utilizând comanda:
- ipv6 unicast-routing
Această configurare este obligatorie pentru ca routerele să poată procesa și retransmite pachete IPv6.
Task2
Configurați protocolul OSPFv3 pe toate interfețele router–router din topologie. Aceste interfețe trebuie incluse în area 0 și setate ca legături de tip point-to-point, folosind comenzile:
Fiecare router trebuie să aibă un router-id unic, iar interfețele care conectează routerele între ele vor forma relații de vecinătate OSPF. Astfel:
- ISP-CoreWest → 1.1.1.1
- ISP-CoreSouth → 2.2.2.2
- ISP-CoreEast → 3.3.3.3
- ISP-CoreNorth → 4.4.4.4
- ISP-EdgeNorth → 5.5.5.5
- ISP-DistWest → 6.6.6.6
- ISP-DistEast → 7.7.7.7
- ISP-AccessEast → 8.8.8.8
- ISP-AccessWest → 9.9.9.9
Task3
Configurați interfețele către rețelele de tip LAN (LocalClient, Server, RemoteNetwork) ca interfețe passive în OSPFv3. Astfel, routerele vor anunța prefixele IPv6 ale acestor rețele în OSPF, dar nu vor mai trimite pachete Hello și nu vor încerca să formeze vecinătăți cu hosturile.
Task4
Modificați intervalele de Hello și Dead pentru interfețele router–router, astfel încât OSPFv3 să detecteze mai rapid căderile de legătură.
- Implicit, valorile sunt: Hello = 10 secunde, Dead = 40 secunde (Ethernet).
- În acest exercițiu, setați: Hello = 5 secunde, Dead = 20 secunde.
Observație: Intervalele Hello/Dead trebuie să fie identice pe ambele capete ale legăturii, altfel routerele nu vor forma vecinătate OSPF.
