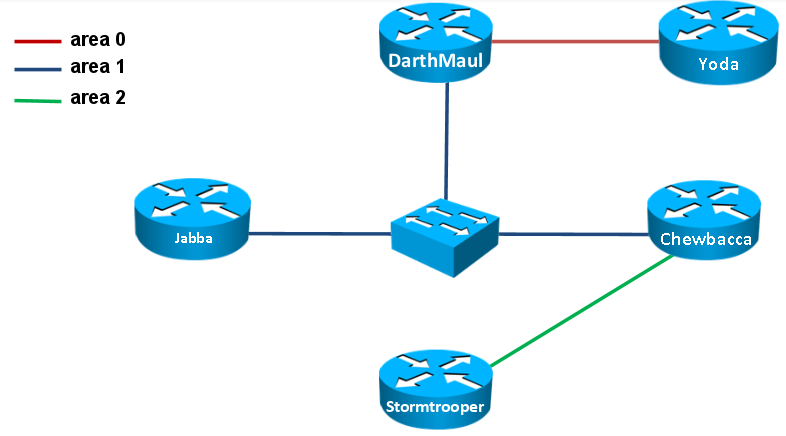

După achiziționarea unui nou sediu vă confruntați cu provocarea configurării protocolului OSPF. Pentru că doriți să asigurați o implementare scalabilă ați ales implementarea Multi-Area OSPF.

Atenție: de fiecare dată când vi se cere să salvați configurațiile ruterelor în initial_configs, trebuie să:

• Dați comanda wr pe toate ruterele
• În console dynagen dați comanda (fără []):

export /all [cale_absolută_către_directorul_initial_configs]

1. [5p] Toate adresele IP au fost configurate pe interfețele fizice. Configurați pe fiecare ruter o interfață de loopback urmărind tabelul de mai jos. Atenție, IP-ul de pe loopback va fi automat setat de OSPF ca RID în taskurile ce urmează:

2. [5p] Configurați OSPF area 0 între DarthMaul și Yoda. Verificați formarea de adiacențe între cele 2 rutere. Care este comanda care verifică formarea adiacențelor?

3. [10p] Configurați link-ul dintre DarthMaul și Yoda astfel încât DarthMaul să nu participe la alegerea DR-ului iar Yoda să devină întotdeauna DR (presupunând că vor fi adăugate pe același segment mai multe rutere cu configurații OSPF implicită).

4. [5p] Configurați aria 1 între ruterele DarthMaul, Jabba și Chewbacca. Verificați formarea adiacențelor între cele 3 rutere. Care sunt RID-urile folosite de fiecare ruter? Identificați ruterul care a fost ales DR și ruterul care a fost ales BDR. Salvați configurațiile de pe rutere în initial_configs.

5. [10p] Reconfigurați cele 3 rutere de pe segmentul ariei 1, astfel încât ruterul care este în acest moment în starea DROTHER, să devină DR, iar ruterul care este în acest moment DR, să devină BDR. Nu modificați prioritatea OSPF pentru a rezolva acest task. Este permisă modificarea RID-urilor.

6. [10p] Activați OSPF aria 1 pe Loopback-ul lui DarthMaul. Verificați tabela de rutare pe ruterul Jabba. Ce rețele OSPF cunoaște acest ruter și ce cod (identificatorul din stanga rutei) au aceste rețele?

7. [10p] Injectați o rută default în OSPF de pe ruterul Yoda fără a configura o rută default pe acesta. Cum apare această rută în tabela de rutare a lui Chewbacca? Salvați configurațiile de pe rutere in initial_configs.

8. [15p] Introduceți în OSPF:

• rețeaua de pe Loopback-ul lui Chewbacca ca rută externă ariei 1 cu cost cumulativ
• rețeaua de pe Loopback-ul lui Jabba ca rută externă ariei 1 cu cost inițial de 40, fără cost cumulativ
• rețeaua de pe Loopback-ul lui Yoda ca rută externă ariei 0 cu parametrii impliciți

9. [10p] Vizualizați tabela de rutare pe ruterul DarthMaul. Răspundeți asistentului la următoarele întrebări:

• Ce cost are rețeaua care identifică loopback-ul lui Yoda? De ce are acest cost?
• Ce coduri (identificatorul din stanga rutei) au cele 3 loopback-uri care au fost injectate în OSPF?
• Ce cost are rețeaua care identifică loopbackul lui Chewbacca? De ce are acest cost și cum a fost calculat?
• Ce cost are rețeaua care identifică loopback-ul lui Jabba?

10. [10p] Configurați autentificare OSPF în format MD5 între ruterele DarthMaul și Yoda.

11. [10p] Pe segmentul între Chewbacca și Stormtrooper administratorul ce s-a ocupat anterior de rețea a configurat unii parametrii incompatibili pentru adiacența OSPF. Activați OSPF aria 2 intre cele 2 rutere și rezolvați problemele de adiacență astfel încât cele 2 rutere să ajungă in starea FULL de adiacență. După ce ați activat OSPF, folosiți comanda debug ip ospf events pe Stormtrooper pentru a găsi greșelile. Salvați configurațiile de pe rutere în initial_configs.

Atenție: orice configurație inițial prezentă pe cele 2 rutere când le-ati pornit poate reprezenta o greseala de configurare făcută de administratorul anterior.

12. [10p] Afisați tabela de rutare pe Stormtrooper. Ce rute OSPF puteți vedea? De ce nu puteți vedea toate rutele OSPF? Configurați rețeaua astfel încât să aveți conectivitate între aria 2 și restul ariilor OSPF, fără să schimbați configurația ariilor.
