În acest laborator vom prezenta modul în care se realizează apeluri de funcții. Vom vedea cum putem folosi instrucțiunile call și ret pentru a realiza apeluri de funcții și cum folosim stiva pentru a transmite parametrii unei funcții.

Laboratorul este de forma learn by doing, partea practică alternând între secțiuni de tip tutorial, cu parcurgere pas cu pas și prezentarea soluției, și exerciții care trebuie să fie rezolvate.

• Traducerea apelului și implementării unei funcții din limbajul C în limbaj de asamblare
• Folosirea instrucțiunilor call și ret pentru a realiza un apel de funcție
• Implementarea unei funcții în limbaj de asamblare
• Folosirea stivei pentru a transmite parametrii unei funcții
• Apelarea unei funcții externe (aflată în biblioteca standard C) din limbaj de asamblare

Atunci când apelăm o funcție, pașii sunt următorii:

• Punem argumentele pe stivă, apelul de tip push fiind în ordinea inversă în care sunt trimiși ca argumente funcției.
• Apelăm call.
• Restaurăm stiva la sfârșitul apelului.

După cum știm, operațiile pe stivă sunt de două tipuri:

• push val în care valoarea val este plasată pe stivă
• pop reg/mem în care ce se găsește în vârful stivei se plasează în registru sau într-o zonă de memorie

În momentul în care se face push spunem că stiva crește (se adaugă elemente). În mod oarecum paradoxal însă, pointerul de stivă (indicat de registrul esp pe 32 de biți) scade. Acest lucru se întâmplă întrucât stiva crește în jos, de la adresa mari către adrese mici.

La fel, în momentul care facem pop spunem că stiva scade (se scot elemente). Acum pointer-ul de stivă (indicat de registrul esp pe 32 de biți) crește.

Un sumar al acestui lucru este explicat foarte bine la acest link: https://en.wikibooks.org/wiki/X86_Disassembly/The_Stack

Spre exemplu, daca avem functia foo cu urmatoarea semnatura (in limbaj C):

int foo(int a, int b, int c);

Apelul acestei functii va arata astfel:

mov ecx, [c]     ; luam valoarea parametrului c dintr-o zona de memorie
mov ebx, [b]
mov eax, [a]

push ecx         ; punem parametrii in ordine inversa, incepand cu c
push ebx         ; apoi b
push eax         ; apoi a
call foo         ; apelam functia
add esp, 12

Atunci când apelăm o funcție spunem că funcția care apelează (contextul care apelează) se cheamă apelant (sau caller) iar funcția apelată se cheamă apelat (sau callee). Până acum am discutat despre cum arată lucrurile la nivelul apelantului (cum construim stiva acolo). Haideți să urmărim ce se întâmplă la nivelul apelatului.

Până în momentul instrucțiunii call stiva conține parametrii funcției. Apelul call poate fi echivalat grosier următoarei secvențe:

    push eip
    jmp function_name

Adică și apelul call folosește în continuare stiva și salvează adresa următoarei instrucțiuni, cea de după call numită și instrucțiunea de retur sau adresa de retur (return address). Aceasta este necesară pentru a ști, în apelat, unde să revenim.

Suplimentar, în apelat, la începutul său (numit preambul, preamble) se salvează frame pointer-ul (în arhitectura i386 este vorba de registrul ebp) urmând ca frame pointer-ul să refere adresa curentă de pe stivă (adică tocmai fostul frame pointer). Deși nu este obligatorie, salvarea frame pointer-ului ajută la debugging și este în cele mai multe cazuri folosită. Din aceste motive, orice apel de funcție va avea în general, preambulul:

    push ebp
    mov ebp, esp

Aceste modificări au loc în apelat. De aceea este responsabilitatea apelatului să restaureze stiva la vechea sa valoare. De aceea este uzuală existența unui epilog care să readucă stiva la starea sa inițială; acest epilog este:

    leave

În acest moment stiva este ca la începutul funcției, adică imediat după call, referind adresa de retur. Urmează apelul

    ret

care este grosier echivalentul instrucțiunii:

    pop eip

Adică ia valoarea din vârful stivei și o plasează în eip urmând continuarea execuției programului de la acea adresă.

Spre exemplu, definitia si corpul functiei foo, care realizeaza suma a 3 numere, vor arata astfel:

foo:
    push ebp
    mov ebp, esp

    mov eax, [ebp + 8]
    mov ebx, [ebp + 12]
    mov ecx, [ebp + 16]

    add eax, ebx
    add eax, ecx

    leave
    ret

Remarcati:

1. O functie se defineste printr-un label.

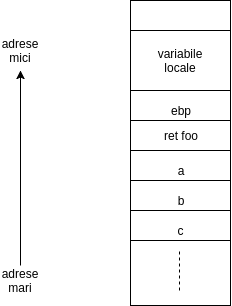

2. Dupa preambulul functiei, stiva arata in felul urmator:

3. De observat că pe parcursul execuției funcției, ceea ce nu se schimbă este poziția frame pointer-ul. Acesta este și motivul denumirii sale: pointează la frame-ul curent al funcției. De aceea este comun ca accesarea parametrilor unei funcții să se realizeze prin intermediul frame pointer-ului. Presupunând un sistem pe 32 de biți și parametri de dimensiunea cuvântului procesorului (32 de biți, 4 octeți) vom avea:

• primul argument se găsește la adresa ebp+8
• al doilea argument se găsește la adresa ebp+12
• al treilea argument se găsește la adresa ebp+16
• etc.

Acesta este motivul pentru care, pentru a obține parametrii funcției foo în registrele eax, ebx, ecx, folosim construcțiile:

           mov eax, dword [ebp+8]   ; primul argument in eax
           mov ebx, dword [ebp+12]  ; al doilea argument in ebx
           mov ecx, dword [ebp+16]  ; al treilea argument in ecx


4. Valoarea de retur a unei functii se plaseaza in registrul eax.

5. O functie foloseste aceleasi registre hardware, asadar, la iesirea din functie valorile registrelor nu mai sunt aceleasi.

În cadrul exercițiilor vom folosi arhiva de laborator.

Descărcați arhiva, decomprimați-o și accesați directorul aferent.

Completați fișierul fibo.asm din arhivă pentru a realiza un program care afișează primele N numere din șirul lui Fibonacci.

Aveți voie să folosiți doar memorie alocată pe stivă.

În SASM deschideți fișierul NASMHello.asm, fișier din instalarea implicită de SASM și asamblați-l și rulați-l. Observați afișarea mesajului Hello, world!

Deschideți în SASM fișierul hello-world.asm din arhiva de laborator. Asamblați-l și rulați-l și pe acesta și observați comportamentul.

Sunt câteva diferențe între cele două programe:

• Programul hello-world.asm folosește apelul funcției puts (funcție externă modulului curent) pentru a efectua afișarea. Pentru aceasta pune argumentul pe stivă și apelează funcția.
• Variabila msg din programul hello-world.asm conține octetul 10. Acesta simbolizează caracterul line-feed, mai cunoscut și sub forma \n, folosit pentru a adăuga o linie nouă pe Linux.

Încheierea cu \n este, în general, utilă pentru afișarea șirurilor. Întrucât însă funcția puts pune automat o linie nouă după șirul afișat, prezența acestui caracter este opțională. Este, însă, utilă în cazul folosirii funcției printf.

După cum spuneam, în final, totul ajunge în limbaj de asamblare (ca să fim 100% corecți, totul ajunge cod mașină care are corespondent unu-la-unu cu codul asamblare). Adesea ajungem să avem acces doar la codul obiect al unor programe și vrem să inspectăm modul în care arată.

Pentru a observa acest lucru, haideți să compilăm până la codul obiect un program scris în C și apoi să-l dezasamblăm. Este vorba de programul test.c din arhiva de laborator.

În cazul nostru, întrucât dorim doar să compilăm fișierul test.c la modulul obiect, vom accesa din terminal directorul în care se găsește fișierul și apoi vom rula comanda

gcc -m32 -c -o test.o test.c

În urma rulării comenzii de mai sus în directorul curent vom avea fișierul obiect test.o.

Putem obține și forma în limbaj de asamblare a acestuia folosind comanda

gcc -m32 -masm=intel -S -o test.asm test.c

În urma rulării comenzii de mai sus obținem fișierul test.asm pe care îl putem vizualiza folosind comanda

cat test.asm

Pentru a dezasambla codul unui modul obiect vom folosi un utilitar frecvent întâlnit în lumea Unix: objdump. Pentru dezasamblare, vom rula comanda

objdump -M intel -d <path-to-obj-file>

unde <path-to-obj-file> este calea către fișierul obiect test.o.

Veți obține un output similar celui de mai jos

2-test] $ objdump -M intel -d test.o

test.o:     file format elf32-i386

Disassembly of section .text:

0000054d <second_func>:
 54d:   55                      push   ebp
 54e:   89 e5                   mov    ebp,esp
 550:   e8 a6 00 00 00          call   5fb <__x86.get_pc_thunk.ax>
 555:   05 ab 1a 00 00          add    eax,0x1aab
 55a:   8b 45 08                mov    eax,DWORD PTR [ebp+0x8]
 55d:   8b 10                   mov    edx,DWORD PTR [eax]
 55f:   8b 45 0c                mov    eax,DWORD PTR [ebp+0xc]
 562:   01 c2                   add    edx,eax
 564:   8b 45 08                mov    eax,DWORD PTR [ebp+0x8]
 567:   89 10                   mov    DWORD PTR [eax],edx
 569:   90                      nop
 56a:   5d                      pop    ebp
 56b:   c3                      ret

0000056c <first_func>:
 56c:   55                      push   ebp
 56d:   89 e5                   mov    ebp,esp
 56f:   53                      push   ebx
 570:   83 ec 14                sub    esp,0x14
 573:   e8 83 00 00 00          call   5fb <__x86.get_pc_thunk.ax>
 578:   05 88 1a 00 00          add    eax,0x1a88
 57d:   c7 45 f4 03 00 00 00    mov    DWORD PTR [ebp-0xc],0x3
 584:   83 ec 0c                sub    esp,0xc
 587:   8d 90 80 e6 ff ff       lea    edx,[eax-0x1980]
 58d:   52                      push   edx
 58e:   89 c3                   mov    ebx,eax
 590:   e8 4b fe ff ff          call   3e0 <puts@plt>
 595:   83 c4 10                add    esp,0x10
 598:   83 ec 08                sub    esp,0x8
 59b:   ff 75 f4                push   DWORD PTR [ebp-0xc]
 59e:   8d 45 08                lea    eax,[ebp+0x8]
 5a1:   50                      push   eax
 5a2:   e8 a6 ff ff ff          call   54d <second_func>
 5a7:   83 c4 10                add    esp,0x10
 5aa:   8b 45 08                mov    eax,DWORD PTR [ebp+0x8]
 5ad:   8b 5d fc                mov    ebx,DWORD PTR [ebp-0x4]
 5b0:   c9                      leave
 5b1:   c3                      ret

000005b2 <main>:
 5b2:   8d 4c 24 04             lea    ecx,[esp+0x4]
 5b6:   83 e4 f0                and    esp,0xfffffff0
 5b9:   ff 71 fc                push   DWORD PTR [ecx-0x4]
 5bc:   55                      push   ebp
 5bd:   89 e5                   mov    ebp,esp
 5bf:   53                      push   ebx
 5c0:   51                      push   ecx
 5c1:   e8 8a fe ff ff          call   450 <__x86.get_pc_thunk.bx>
 5c6:   81 c3 3a 1a 00 00       add    ebx,0x1a3a
 5cc:   83 ec 0c                sub    esp,0xc
 5cf:   6a 0f                   push   0xf
 5d1:   e8 96 ff ff ff          call   56c <first_func>
 5d6:   83 c4 10                add    esp,0x10
 5d9:   83 ec 08                sub    esp,0x8
 5dc:   50                      push   eax
 5dd:   8d 83 8e e6 ff ff       lea    eax,[ebx-0x1972]
 5e3:   50                      push   eax
 5e4:   e8 e7 fd ff ff          call   3d0 <printf@plt>
 5e9:   83 c4 10                add    esp,0x10
 5ec:   b8 00 00 00 00          mov    eax,0x0
 5f1:   8d 65 f8                lea    esp,[ebp-0x8]
 5f4:   59                      pop    ecx
 5f5:   5b                      pop    ebx
 5f6:   5d                      pop    ebp
 5f7:   8d 61 fc                lea    esp,[ecx-0x4]
 5fa:   c3                      ret

Există multe alte utilitare care permit dezasamblare de module obiect, majoritatea cu interfața grafică și oferind și suport pentru debugging. objdump este un utilitar simplu care poate fi rapid folosit în linia de comandă.

Este interesant de urmărit, atât în fișierul test.asm cât și în dezasamblarea sa, modul în care se face un apel de funcție, lucru despre care vom discuta în continuare.

Pentru afișarea unui string în SASM putem folosi macro-ul PRINT_STRING. Sau putem folosi o funcție precum puts. În fișierul print-string.asm este implementată afișarea unui string folosind macro-ul PRINT_STRING.

Urmărind fișierul hello-world.asm ca exemplu, implementați afișarea șirului folosind și puts.

Programul print-string-len.asm afișează lungimea unui șir folosind macro-ul PRINT_DEC. Calculul lungimii șirului mystring are loc în cadrul programului (este deja implementat).

Implementați programul pentru a face afișarea lungimii șirului folosind funcția printf.

La sfârșit veți avea afișată de două ori lungimea șirului: o dată cu apelul macro-ului SASM PRINT_DEC și apoi cu apelul funcției externe printf.

În soluția de mai sus adăugați funcția reverse_string astfel încât să aveți un listing similar celui de mai jos:

[...]
section .text
global CMAIN

reverse_string:
    push ebp
    mov ebp, esp

    mov eax, dword [ebp+8]
    mov ecx, dword [ebp+12]
    add eax, ecx
    dec eax
    mov edx, dword [ebp+16]

copy_one_byte:
    mov bl, byte [eax]
    mov byte [edx], bl
    dec eax
    inc edx
    loopnz copy_one_byte

    inc edx
    mov byte [edx], 0

    leave
    ret

CMAIN:
    push ebp
    mov ebp, esp
[...]

Funcția reverse_string inversează un șir și are următoarea signatură: void reverse_string(const char *src, size_t len, char *dst);. Astfel ca primele len caractere și șirul src sunt inversate în șirul dst.

Realizați inversarea șirului mystring într-un nou șir și afișați acel nou șir.

    store_string times 64 db 0

Ne propunem implementarea funcției toupper care traduce literele mici în litere mari. Pentru aceasta, porniți de la fișierul toupper.asm din arhiva de exerciții a laboratorului și completați corpul funcției topupper.

Șirul folosit este mystring și presupunem că este un șir valid. Acest șir este transmis ca argument funcției toupper în momentul apelului.

Faceți înlocuirea in place, nu este nevoie de un alt șir.

Implementați funcția toupper astfel încât translatarea să aibă loc doar pentru caractare reprezentând litere mici, nu litere mari sau alte tipuri de caractere.

Realizați și folosiți o funcție care face translatarea rot13 a unui șir.

Implementați rot13 pe un array de șiruri: șirurile sunt continue în memorie separate prin terminatorul de șirul (NUL-byte, 0). De exemplu: ana\0are\0mere\0 este un array de trei șiruri.

    len dd 10
