Pe parcursul acestui semestru am invatat sa programam in limbajul de asamblare specific procesoarelor din familia x86. In acest laborator vom studia notiunile de baza ale programarii in limbajul de asamblare specific procesoarelor ARM.

Procesoarele ARM fac parte din categoria RISC. La nivel hardware, aceasta se traduce prin faptul ca necesita mai putine tranzistoare decat arhitecturile CISC, ceea ce le face superioare din punct de vedere al costului de productie, al consumului de energie si al caldurii disipate, sacrificand din puterea de calcul. Aceste caracteristici sunt dezirabile pentru dispozitive de mici dimensiuni, portabile, care se bazeaza pe baterie cum ar fi telefoanele mobile, laptop-uri, tablete, smartwatch-uri, routere, “device”-uri IoT etc. Practic, in ziua de azi interactionati mai des cu dispozitivele ce folosesc un procesor ARM decat cu cele bazate pe x86.

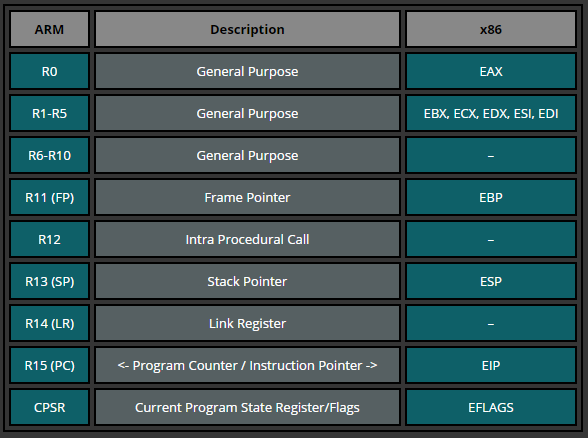

Spre deosebire de arhitectura x86, arhitectura ARM dispune de mai multe registre, numarul fiind variabil in functie de versiune. Cu toate acestea, manualul de referinta ARM specifica 30 de registre de 32 de biti. Primele 16 registre sunt accesibile in “user-mode”, in timp ce restul registrelor sunt disponibile in “privileged-mode”. In acest laborator vom lucra doar cu registrele disponibile in “user-mode”. Aceste 16 registre pot fi impartite in 2 categorii: de uz general si de uz special.

1. R14/LR : link register. Atunci cand un apel de functie are loc, R14 este modificat astfel incat sa retina adresa urmatoarei instructiuni (adresa de retur)
2. R15/PC : program counter. Acesta este eip-ul de pe arhitecturile x86, cu diferenta ca aici poate fi in mod direct folosit. Acesta este incrementat intotdeauna cu 4 octeti (instructiunile au dimensiune fixa).
3. CPSR : current program status register. Desi acest registru este similar cu EFLAGS, sunt 2 biti ce sunt specifici arhitecturii ARM: Endianness si Thumb.

Desi pana la versiunea a 3-a, arhitecturile ARM erau Little-Endian, din acel moment au devenit bi-endian (adica endianness-ul este specificat de catre utilizator); bitul de endianess din CPSR este folosit pentru a specifica acest lucru.

Avand in vedere ca procesoarele ARM sunt folosite pe sisteme embedded unde, de regula, memoria este o resursa foarte limitata, sunt situatii in care dimensiunea programelor este foarte importanta. Astfel, procesoarele arm ofera un subset de instructiuni ce se reprezinta pe 16 biti doar. In felul acesta, daca dorim sa optimizam din punct de vedere al dimensiunii programului, putem sa folosim acest subset. Trecerea de la interpretarea ARM (instructiuni pe 32 de biti) la interpretarea Thumb (16 biti) se poate face in mod dinamic in cadrul unui program, oferind o flexibilitate foarte mare. Pentru ca procesorul sa stie in ce mod trebuie interpretate instructiunile, se foloseste bitul Thumb din CPSR.

In cadrul acestui laborator vom folosi doar date Little-Endian si setul de instructiuni ARM.

Instructiunile ARM au urmatoarea syntaxa generala: MNEMONIC{S}{condition} {Rd}, Operand1, Operand2, unde

• Mnemonic reprezinta instructiunea.
• S este un sufix optional, care daca este specificat, inseamna ca CPSR va fi modificat in functie de rezultatul instructiunii curente.
• condition reprezinta conditia ce trebuie satisfacuta in CPSR pentru ca instructiunea sa se execute.
• Rd registrul destinatie in care se va stoca rezultatul.
• Operand1 reprezinta primul operand care poate sa fie un registru sau o valoare imediata
• Operand2 reprezinta al doilea operand care poate sa fie o valoare imediata sau un registru cu o shiftare optionala.

Este important sa remarcam cateva lucruri:

1. instructiunile ARM pot avea 3 operanzi : ADD R0, R1, R2
2. majoritatea instructiunilor ARM permit executie conditionala : ADDNE R0, R1, R2 ; aceasta instructiune se executa doar daca “zero flag” este setat pe 0
3. al doilea operand poate sa fie o instructiune : MOV R0, R1, LSL #1; R0 este operandul 1, iar “R1, LSL #1” este operandul 2 care reprezinta R1 shiftat logic la stanga cu 1 (valorile efective sunt scrise precedate de un #)
4. o instructiune nu modifica niciodata flag-urile din CPSR daca nu este specificat suffixul s (exceptie facand instructiunile de comparatie cum ar fi cmp / tst al caror unic scop este sa modifica flag-urile)

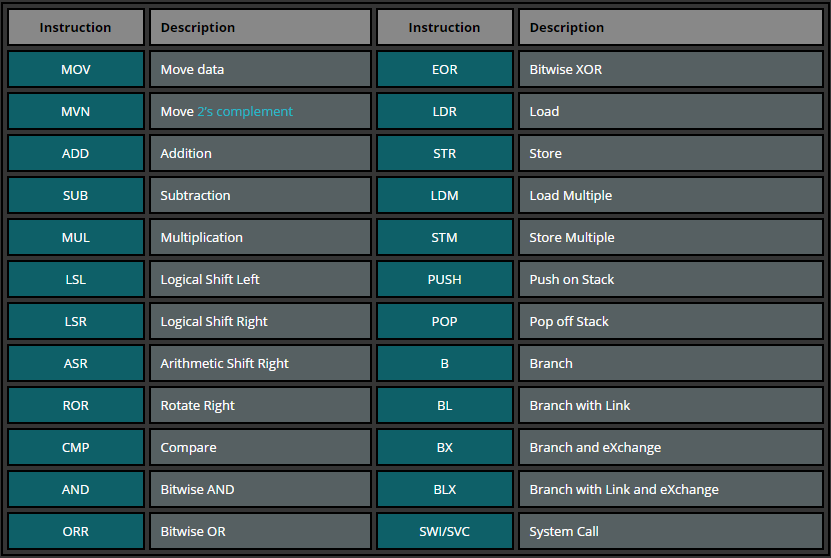

Cele mai uzuale instructiuni:

O diferenta majora intre procesoarele ARM si cele x86 este modul in care programatorul poate accesa memoria. Daca pe sistemele x86 putem scrie direct intr-o zona de memorie, pe sistemele ARM suntem obligati sa lucram doar cu registre pe care le putem folosi fie pentru a aduce informatii din memorie, fie pentru a le stoca.

Astfel, exista 4 moduri de adresare a memoriei:

• Directa:

LDR R0, [R1]    @ incarca in R0 ce se afla la adresa data de continutul registrului R1
STR R0, [R2]    @ stocheaza la adresa data de continutul registrului R2 valoarea registrului R0

• Cu offset:

STR R2, [R1, #2]         @ stocheaza valoarea din R2 la adresa data de R1+2
STR R2, [R1, R2]         @ stocheaza valoarea lui R2 la adresa data de R1 + R2
LDR R2, [R1, R2, LSL#2]  @ incarca in registrul R2 valoarea de la adresa R1 + R2<<2

• Cu offset pre-indexat:

STR R2, [R1, #2]!          @ stocheaza valoarea din R2 la adresa data de R1 + 2; R1 = R1 + 2
STR R2, [R1, R2]!          @ stocheaza valoarea lui R2 la adresa data de R1 + R2; R1 = R1 + R2
LDR R2, [R1, R2, LSL#2]!   @ incarca in registrul R2 valoarea de la adresa R1 + R2<<2; R1 = R1 + R2<<2

• Co offset post-indexat:

LDR R3, [R1], #4         @ incarca in R3 valoarea de la adresa de memorie data de R1; R1 = R1 + 4
STR R3, [R2], R4         @ stocheaza la adresa data de valoarea din R2 valoarea lui R3; R2 = R2 + R4
STR R3, [R2], R1, LSL#2  @ stocheaza la adresa data de valoarea lui R2 valoarea lui R3; R2 = R2 + R1<<2

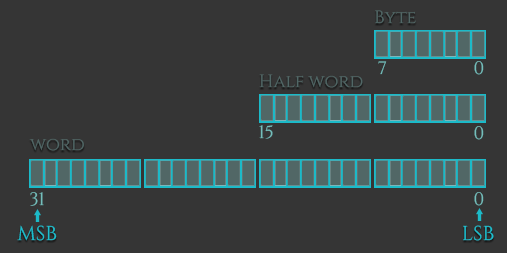

Urmatoarele tipuri de date sunt disponibile pe sistemele ARM:

• byte (1 octet)
• half word (2 octeti)
• word (4 octeti)

Registrele ARM nu dispun de subregistre, asa ca daca dorim sa incarcam/stocam din/in memorie un numar mai mic de 4 octeti, va trebui sa folosim sufixele corespunzatoare:

ldr = Load Word
ldrh = Load unsigned Half Word
ldrsh = Load signed Half Word
ldrb = Load unsigned Byte
ldrsb = Load signed Bytes

str = Store Word
strh = Store unsigned Half Word
strb = Store unsigned Byte

Pe ARM, stiva functioneaza in acelasi mod ca si pe procesoarele x86. Diferenta, la nivel de instructiuni, este data de faptul ca instructiunile push si pop accepta un numar variabil de registre:

main:
     mov   r0, #2      /* set up r0 */
     mov   r1, #4      /* set up r1 */
     push  {r0, r1}    /* save r0 and r1 onto the stack */
     mov   r0, #3      /* overwrite r0 */
     mov   r1, #3      /* overwrite r1 */
     pop   {r0, r1}    /* restore r0 and r1 to their initial state */
     bx    lr          /* finish the program */

Conventia de apel apel de functie pe procesoarele ARM este usor diferita de cea de pe procesoarele x86 pe 32 de biti. Astfel:

1. primii 4 parametri se paseaza in registrele r0-r3; in cazul in care functia are mai mult de 4 parametri, restul se paseaza pe stiva
2. adresa de retur va fi pusa in registrul lr atunci cand se foloseste instructiunea bl pentru a se apela functia
3. valoarea de retur va fi pusa in registrele r0-r3, in functie de dimensiune (daca rezultatul este pe 32 de biti, r0 ne ajunge; daca rezultatul este pe 64 de biti ⇒ r0 si r1 etc.); in cazul in care rezultatul nu incape in r0-r3, functia va trebui sa aloce spatiu pentru rezultat si sa intoarca un pointer catre acesta in r0
4. registrele r4-r11 sunt “callee saved”
5. registrele r0-r3, r12, r14 sunt “caller saved”
6. la finalul functiei, pc trebuie sa fie setat la adresa de retur a functiei (lr)

Pentru a intelege mai bine diferentele vom pleca de la exemplul de mai jos:

main:
	push   {r11, lr}    /* Start of the prologue. Saving Frame Pointer and LR onto the stack */
	add    r11, sp, #0  /* Setting up the bottom of the stack frame */
	mov    r0, #1       /* setting up local variables (a=1). This also serves as setting up the first parameter for the max function */
	mov    r1, #2       /* setting up local variables (b=2). This also serves as setting up the second parameter for the max function */
	bl     max          /* Calling/branching to function max */
	sub    sp, r11, #0  /* Start of the epilogue. Readjusting the Stack Pointer */
	pop    {r11, pc}    /* End of the epilogue. Restoring Frame pointer from the stack, jumping to previously saved LR via direct load into PC */

max:
	push   {r11}        /* Start of the prologue. Saving Frame Pointer onto the stack */
	add    r11, sp, #0  /* Setting up the bottom of the stack frame */
	cmp    r0, r1       /* Implementation of if(a<b) */
	movlt  r0, r1       /* if r0 was lower than r1, store r1 into r0 */
	add    sp, r11, #0  /* Start of the epilogue. Readjusting the Stack Pointer */
	pop    {r11}        /* restoring frame pointer */
	bx     lr           /* End of the epilogue. Jumping back to main via LR register */

Programul defineste 2 functii: main si max. Sa analizam intai apelul functiei max:

mov r0, #1
mov r1, #2
bl max

Se seteaza parametrii functiei (p1 = 1; p2 = 2) si apoi se foloseste bl (branch with link) pentru a se sari catre label-ul max; se foloseste instructiunea bl pentru a transmite procesorului ca adresa urmatoarei instructiuni sa fie pusa in registrul lr.

In cadrul functiei max putem distinge cele 3 zone specifice unei functii:

1. Prologul:

push {r11}               // echivalent cu 'push ebp'
add {r11}, esp, #0       // echivalent cu 'mov ebp, esp`

2. Corpul functiei, in care se calculeaza maximul si se pune rezultatul in registrul r0.

cmp    r0, r1
movlt  r0, r1

3. Epilogul:

add sp, r11, #0          // echivalent cu 'mov esp, ebp'
pop r11                  // echivalent cu 'pop ebp'
bx lr                    // jump catre adresa aflata in registrul lr

Pana acum, pentru a putea rula un program scris in limbaj de asamblare eram nevoiti sa parcurgem 2 pasi:

1. Compilarea sursei in limbaj de asamblare x86 pentru a obtine executabilul pentru platforma x86
2. Rularea executabilului

Calculatoarele din laborator dispun de un procesor din familia Intel (x86). In situatia actuala nu putem rula/compila programe pentru arhitectura ARM. Pentru a depasi acest impas, suntem nevoiti sa emulam sistemul ARM, iar pentru asta avem nevoie de o masina virtuala. Pentru a simplifica procesul, vom folosi o masina virtuala doar pentru rularea executabilului; pentru compilare vom folosi un compilator din suita Linaro.

Asadar, avem nevoie de:

• Un program care sa ne compileze codul scris in limbaj de asamblare ARM si sa ne creeze executabilul pentru platforma ARM; acest program (binar) ar trebui sa poate sa ruleze pe un sistem x86. Pentru a instala acest toolchain, navigati in directorul 1-install-toolchain si introduceti comanda:

sudo bash install_toolchain.sh

• O masina virtuala care sa ne ia binarul obtinut mai sus si sa il ruleze ca si cum s-ar afla pe un sistem ARM. Pentru aceasta vom folosi o masina virtuala “light-weight” din suita QEMU:

apt-get install qemu

sudo sed -i -e 's/hu.archive.ubuntu.com\|security.ubuntu.com/old-releases.ubuntu.com/g' /etc/apt/sources.list
sudo sed -i -e 's/archive.ubuntu.com\|security.ubuntu.com/old-releases.ubuntu.com/g' /etc/apt/sources.list
sudo apt update

Pentru a va asigura ca ati instalat in modul corespunzator toolchain-ul, rulati comanda:

make run

Dupa rularea programului ar trebui sa aveti afisat mesajul “Hello, World!”.

export PATH=/opt/gcc-armv8l/bin:$PATH

Inspectati fisierul Makefile. Identificati principalii pasi descrisi mai sus in obtinerea executabilului.

sudo wget -O "/usr/bin/qemu-arm" "http://elf.cs.pub.ro/asm/res/laboratoare/qemu-arm-static"
sudo chmod +x "/usr/bin/qemu-arm"

$ qemu-arm --version
qemu-arm version 3.1.50 (v3.1.0-569-ge59dbbac03-dirty)
Copyright (c) 2003-2018 Fabrice Bellard and the QEMU Project developers

Pornind de la sursa din 2-mul-sum/mul.asm, implementati suma patratelor primelor N numere naturale. Urmariti comentariile din sursa. Pentru compilare si rulare, folositi fisierul Makefile.

Navigati in directorul 3-mem-addr. Inspectati sursa mem.asm. Ce ar trebui sa faca programul? Ce afiseaza? De ce?

1. Modificati sursa astfel incat rezultatul sa fie cel corect.
2. Implementati afisarea tuturor elementelor din vectorul nums.
3. Este numarul negativ afisat corect? De ce?

Navigati in directorul 4-flags. Inspectati sursa flags.asm. Ce ar trebui sa faca programul? Ce face? De ce?

Navigati in directorul 5-strings. In cadrul acestui exercitiu vom implementa o serie de functii utile in lucrul cu siruri:

1. [1p] Implementati functia strlen. Urmariti comentariile marcate cu TODO 1.
2. [2p] Implementati functia starts_with. Semnatura functiei este bool starts_with(char* s1, char* s2). Prin conventie, sirul mai mic este transmis al doilea. Functia va intoarce true in situatia in care sirul s1, incepe cu sirul s2, false altfel.
3. [2p] Implementati functia substr. Semnatura functiei este void substr(char* s1, char* s2). Prin conventie, sirul mai mic este transmis al doilea. Functia va printa pozitiile tuturor aparitiilor sirului s2 in sirul s1.
