Dupa cateva saptamani de pauza, inginerii echipelor de Formula 1 s-au intors la treaba. Fiind foarte multumiti de munca voastra anterioara, ei vor sa ii ajutati si acum.

Tema este formata din 4 exercitii independente si un exercitiu bonus. Fiecare task consta în implementarea unei sau mai multor functii in limbaj de asamblare. Implementarea se realizeaza in fisierele puse la dispozitie pentru fiecare exercitiu.

Inginerul sef de la Ferrari trebuie sa le transmita celorlalti coechipieri mesaje criptate pentru a afla date despre masina. El vrea să folosească simple cipher pentru a transmite mesajele.

Acest algoritm de criptare presupune shiftarea la dreapta în cadrul alfabetului a fiecărui caracter de un anumit număr de ori. De exemplu, textul ANABANANA se transformă în BOBCBOBOB când pasul este 1. Astfel, o criptare cu pasul 26 nu modifică litera, întrucât alfabetul englez are 26 de caractere.

Pentru acest task va trebui să implementați în fișierul simple.asm funcția simple(), care criptează un string folosind metoda descrisă mai sus.

Antetul funcției este:

 void simple(int n, char* plain, char* enc_string, int step)

Semnificația argumentelor este:

• n dimensiunea textului
• plain string-ul care trebuie criptat
• enc_string adresa la care se va scrie textul criptat
• step cu cât se shiftează fiecare caracter

Intre timp, mecanicii de la RedBull incearca sa eficientizeze sistemul pe care il folosesc prin sortarea proceselor care ruleaza pe masina lor.

Prin intermediul acestui task se doreste aprofundarea lucrului cu structuri.

Se da structura simplificata a unui proces:

    struct proc{
        short pid;
        char prio;
        short time;
    };

Pentru aceasta parte a task-ului aveti de implementat functia sort_procs() in fisierul sort-procs.asm care va simula sortarea tuturor proceselor active in momentul curent.

Pentru a intelege mai bine cum functioneaza un proces, vom explica mai jos ce inseamna fiecare field al structurii proc:

• Field-ul pid reprezinta id-ul unui proces care este prezent in sistem, fie el activ sau inactiv la momentul curent, acest id este unic fiecarui proces
• Field-ul prio reprezinta prioritatea pe care o are un proces atunci cand acesta ruleaza pe procesor. Fiecare proces are o astfel de prioritate, de la 1 la 5, 1 reprezentand prioritate maxima de rulare, iar 5 reprezentand prioritate minima de rulare. In functie de aceasta prioritate, procesele ajung sa ruleze mai devreme sau mai tarziu pe procesor
• Field-ul time reprezinta cuanta de timp acordata fiecarui proces in parte de a rula pe procesor. Desi veti intalni valori destul de mari in acest field pentru testare, in realitate nu exista cuante atat de mari de rulare, deoarece ar deveni unfair pentru restul proceselor sa astepte atat timp dupa un altul

Pentru a sorta procesele, stabilim urmatoarele reguli:

• Procesele trebuie sa apara in ordine crescatoare in functie de prioritate
• Pentru procesele cu aceeasi prioritate, acestea se vor ordona crescator in functie de cuanta de timp
• Pentru procese cu aceeasi prioritate si cu aceeasi cuanta de timp, acestea vor fi ordonate crescator dupa id

Sortarea se va face in place, adica vectorul procs prezentat mai jos va trebui, in urma apelului functiei, sa fie sortat. Antetul functiei este:

void sort_procs(struct proc *procs, int len);

Semnificatia argumentelor este:

- procs adresa de inceput a vectorului de procese - len numarul de procese aflate in sistem

In continuarea exercitiului 1, acum trebuie sa implementati functia run_procs() in fisierul run_procs.asm care va calcula intr-un mod simplificat timpul mediu de rulare pentru fiecare prioritate, adica va trebui sa calculati suma cuantelor de timp pentru o prioritate si apoi sa o impartiti la numarul de procese care au acea prioritate.

Pentru acest task va trebui sa declarati o structura avg,

    struct avg{
        short quo;
        short remain;
    };

unde:

• quo va stoca catul impartirii sumei cuantelor de timp la numarul de procese
• remain va stoca restul acestei impartiri

Va trebui sa puneti valorile obtinute in vectorul avg_out prezentat mai jos, pe prima pozitie aflandu-se rezultatul pentru prioritatea 1, iar pe ultima rezultatul pentru prioritatea 5. Antetul functiei este:

void run_procs(struct proc* procs, int len, struct avg *avg_out);

Semnificatia argumentelor este:

• procs adresa de inceput a vectorului de procese
• len numarul de procese aflate in sistem
• avg_out adresa de inceput a vectorului de structuri `avg`

In timp ce inginerii de la Ferrari folosec simple_cipher, echipa Mercedes se intoarce in timp si alege sa foloseasca Enigma fiind convinsi ca rivalii lor de la Ferrari nu se vor descurca sa o decripteze.

Enigma machine este o masina de criptare complexa folosita de germani in al 2-lea Razboi Mondial pentru a encoda mesaje. Aceasta este alcatuita din mai multe componente:

1. Ordered List ItemPlugboard : o placa fizica care face swap intre anumite litere.
2. Reflector : o placa fizica care face swap intre litere 2 cate 2. De exemplu, daca A este legat la D, atunci D → (reflector) → A si A → (reflector) → D.
3. Rotor : o roata mecanica ce contine o permutare a celor 26 de litere ale alfabetului, si un notch care are ca rol rotirea rotii din stanga.

       Exemplu : Pentru Rotor1 avem

       A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

       E K M F L G D Q V Z N T O W Y H X U S P A I B R C J,

       cu notch pe Q.

Vrem sa construim logica din spatele masinii enigma pentru a putea encripta si decripta mesaje.

Configuratia masinii este stocata intr-o matrice config[10][26] astfel :

• liniile 0 - 1 reprezinta configuratia primului rotor.
• liniile 2 - 3 reprezinta configuratia celui de-al doilea rotor.
• liniile 4 - 5 reprezinta configuratia celui de-al treilea rotor.
• liniile 6 - 7 reprezinta configuratia reflector-ului.
• liniile 8 - 9 reprezinta configuratia plugboard-ului.

Pentru rezolvarea acestui task aveti de implementat functi rotate_x_positions in fisierul enigma.asm. Antetul functiei este uramtorul:

void rotate_x_positions(int x, int rotor, char config[10][26], int forward)

unde:

• x - offset-ul noii pozitii`
• rotor - rotorul pe care se aplica rotatia (indexarea se face de la 0 !)`
• config - configuratia masinii pe care va trebui sa o modificati`
• forward - directia de rotatie` (daca forward = 0 atunci se shifteaza la stanga x pozitii, daca forward = 1 atunci se shifteaza la dreapta x pozitii).

Se va modifica matricea config conform parametrului rotor.

    Exemplu:
    Daca primele 2 linii din matricea config contin configuratia primului rotor, de exemplu
    A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
    E K M F L G D Q V Z N T O W Y H X U S P A I B R C J
    si aplicam functia astfel:
    rotate_x_positions(3, 0, config, 0), atunci se modifica aceste 2 linii in
    D E F G H I J K L M N O P Q R S T U V W X Y Z A B C
    F L G D Q V Z N T O W Y H X U S P A I B R C J E K M

Pentru rezolvarea acestui task aveti de implementat functia enigma in fisierul enigma.asm. Antetul functiei este uramtorul:

void enigma(char *plain, char key[3], char notches[3], char config[10][26], char *enc)

unde:

• plain - textul de criptat`
• key - pozitiile initiale ale rotorilor (key[i] = pozitia initiala a rotorului i)`
• notches - notch-urile initiale ale rotorilor (notches[i] = notch-ul initial a rotorului i)`
• config - configuratia masinii`
• enc - adresa la care va trebui sa scrieti textul criptat`

Atentie : inainte de citirea caracterului din plain, trebuie rotit al 3-lea rotor cu 1 pozitie (shiftare la stanga) si incrementata pozitia initiala a acestuia (alfabetul este circular deci daca incrementam Z acesta devine A). Daca pozitia curenta INAINTE DE ROTIRE a rotorului este egala cu notch-ul acestuia, atunci vom roti si rotorul din stanga acestuia cu 1 pozitie (acest lucru se va realiza pentru toti rotorii mai putin primul).

Exemplu 1 : key = “QWE”, notches = “AAE” ⇒ key = “QXF”

Exemplu 2 : key = “QWE”, notches = “AWE” ⇒ key = “RXF”

Pentru ca se plictisesc in garaj, mecanicii McLaren au decis ca tura asta sa nu mai joace UNO, ci sa joace dame.

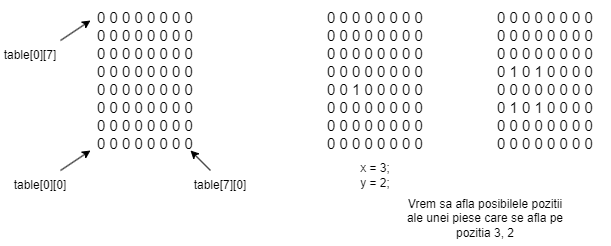

Dorim sa simulam jocul de checkers (dame). Avem o matrice de 8×8 ce reprezinta suprafata de joc. Dandu-se pozitie unei dame pe suprafata de joc, dorim sa calculam noi pozitii pe care poate ajunge aceasta.

Pentru aceast task trebuie implementata functia checkers din fișierul checkers.asm. Antetul functiei este uramtorul:

void checkers(int x, int y, char table[8][8])

unde:

• x - linia pe care se afla piesa a carei pozitii vrem sa o calculam
• y - coloana pe care se afla piesa a carei pozitii vrem sa o calculam
• table - tabla de joc unde se vor pune pozitiile pe care poate ajunge piesa de joc

Dorim sa optimizam reprezentarea suprafetei de joc de la Task 4 astfel incat sa ocupam mai putina memorie si calculele pozitiilor sa se faca mai rapid.

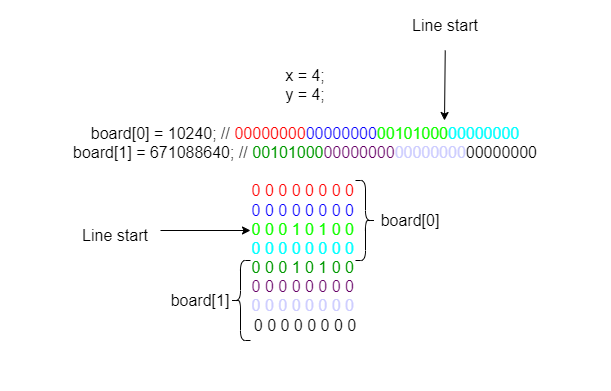

O posibila optimizare este reprezentata de notiunea de Bitboard. Bitboard reprezinta o structura de date binara in care fiecare bit reprezinta prezenta sau absenta unei piese pe o anumita pozitie a tablei de joc. De obicei, in C, pentru a reprezenta un bitboard, se foloseste o variabila de tip unsigned long long.

unsigned long lon este un tip de date ce contine 64 biti (8 octeti). O table de joc de dimensiunea 8×8 poate fi reprezentata intuitiv cu o singura variabila de acest tip, grupand, la nivel logic, cate 8 biti pentru fiecare linie din suprafata. Din pacate insa, noi nu avem acces la registri pe 64 biti, astfel incat trebuie folositi 2 registri pentru reprezentarea suprafetei de joc.

Pentru aceast task trebuie implementata functia bonus din fișierul bonus.asm. Antetul functiei este uramtorul:

void bonus(int x, int y, int board[2])

unde:

• x - linia pe care se afla piesa a carei pozitii vrem sa o calculam
• y - coloana pe care se afla piesa a carei pozitii vrem sa o calculam
• board - doua numere intregi ce reprezinta suprafata de joc. Primul numar reprezinta partea superioara a suprafetei, pe cand al doilea numar reprezinta partea inferioara.

În schelet este inclus şi checker-ul, împreună cu testele folosite de acesta. Pentru a executa toate testele, se poate executa direct scriptul `checker.sh` din rădăcina temei:

python3 local_checker.py --all

Pentru a avea acces la output-ul functiilor, trebuie rulat checker-ul in cadrul folderului task-ului dorit:

make checher
./checker

Pentru a testa task-uri individual, folosiți:

python3 local_checker.py -t <număr_task>

Pentru a scrie rezolvarea unui task, intrați în directorul asociat task-ului respectiv și scrieți cod în fișierele în limbaj de asamblare indicate în enunț. NU modificați alte fișiere C, script-uri etc!

Pentru matricea alocată static:
1 2 3
4 5 6
7 8 9
Avem de fapt în memorie un șir continuu de forma:
1 2 3 4 5 6 7 8 9

Temele vor trebui încărcate pe platforma Moodle, in cadrul assingment-ului Tema 2 și vor fi testate automat.

python3 local_checker.py --zip

Punctajul final acordat pe o temă este compus din:

• punctajul obținut prin testarea automată - 90p
• coding style si comentarii- 10p
• bonus - TBD

• Q: Este permisă utilizarea variabilelor globale?
  • A: Da
• Q: Este necesară parcurgerea laboratorului 8 pentru rezolvarea temei?
  • A: Nu, tema se poate rezolva doar cu materia din laboratoarelor 5,6,7, dar nu este depunctată utilizarea noțiunilor din laboratoarele următoare
