Ordinateur ALF 32
Architecture
La langage Alfy ASM est le langage d'assemblage de l'ordinateur ALF32. Cette unité centrale de traitement (CPU) virtuelle a:
- Une architecture Harvard (RAM du programme et RAM de données sont séparées)
- 32 octets des instructions
- 64 registres de 32 octets de largeur (r0 à r63)
- 49 Ko de RAM
- 49 Ko de RAM de programme
Tous les accès RAM doivent être alignés de 4 octets
Simulation
Alfy ASM est simulé en utilisant la verion 4 de CPUSim. Pour utiliser ce simulateur il faudra:
- Télécharger la version 4 CPUSim
- Télécharger alf_computer32.cpu
- Chargez-le dans le simulateur
Pour exécuter une simulation, vous pouvez l'exécuter en mode interactif ou non interactif.
Lire les instructions d'installation installation instructions.
Mode Interactif
Pour exécuter CPUSim, ouvrez un shell et écrivez
java -classpath .:richtextfx-fat-0.6.10.jar cpusim.Main -m alf_computer32.cpu -t file.asm

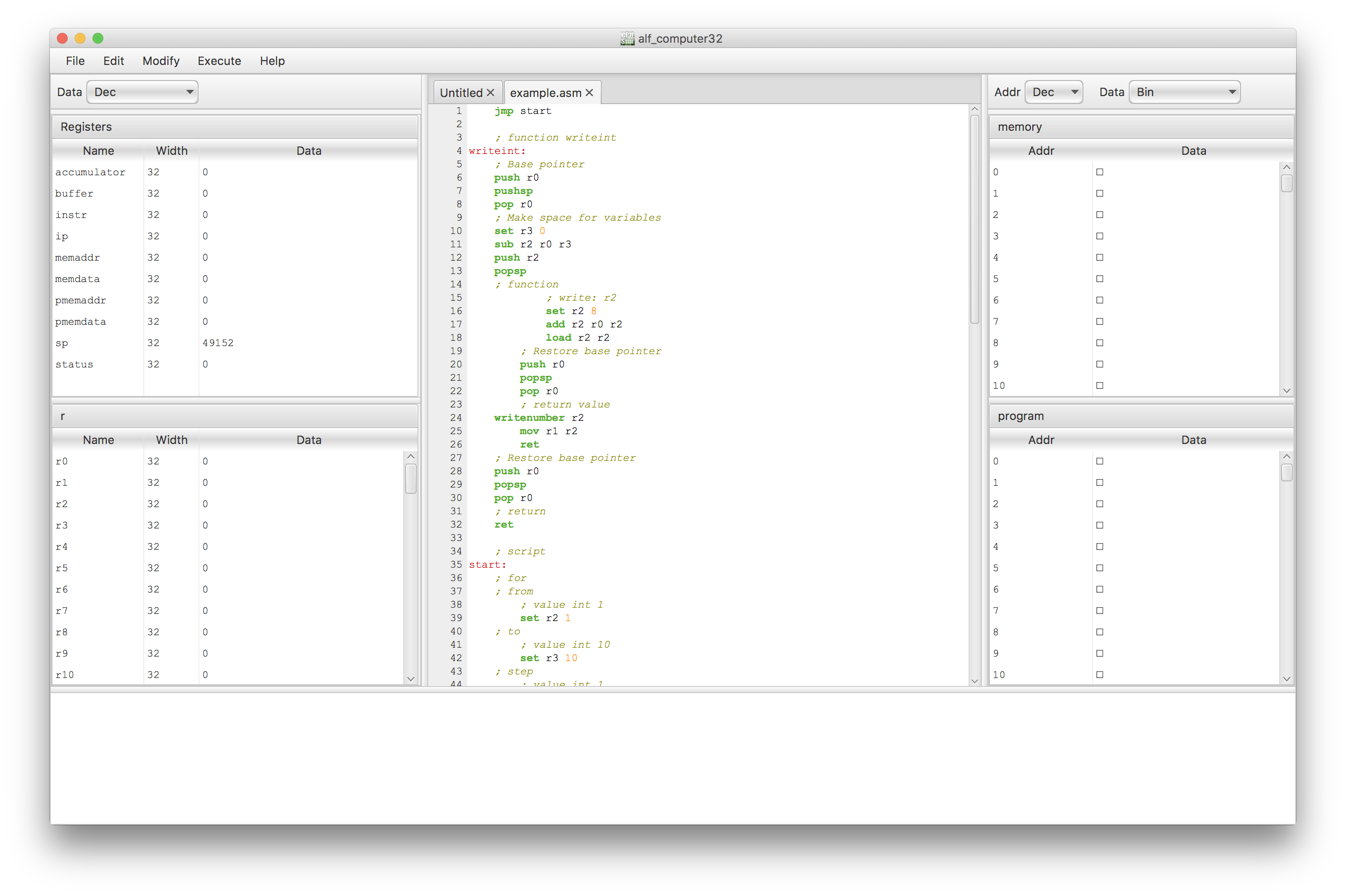

Cela ouvrira l'interface utilisateur (UI), charger alf_computer32.cpu et le file.asm.
Le Mode Non-Interactif
Pour exécuter CPUSim, ouvrez un shell et écrivez
java -classpath .:richtextfx-fat-0.6.10.jar cpusim.Main -c -m alf_computer32.cpu -t file.asm
Cela va charger alf_computer32.cpu et le file.asm.
Exécuter un programme
Après avoir chargé une machine et un programme, pour l'exécuter:

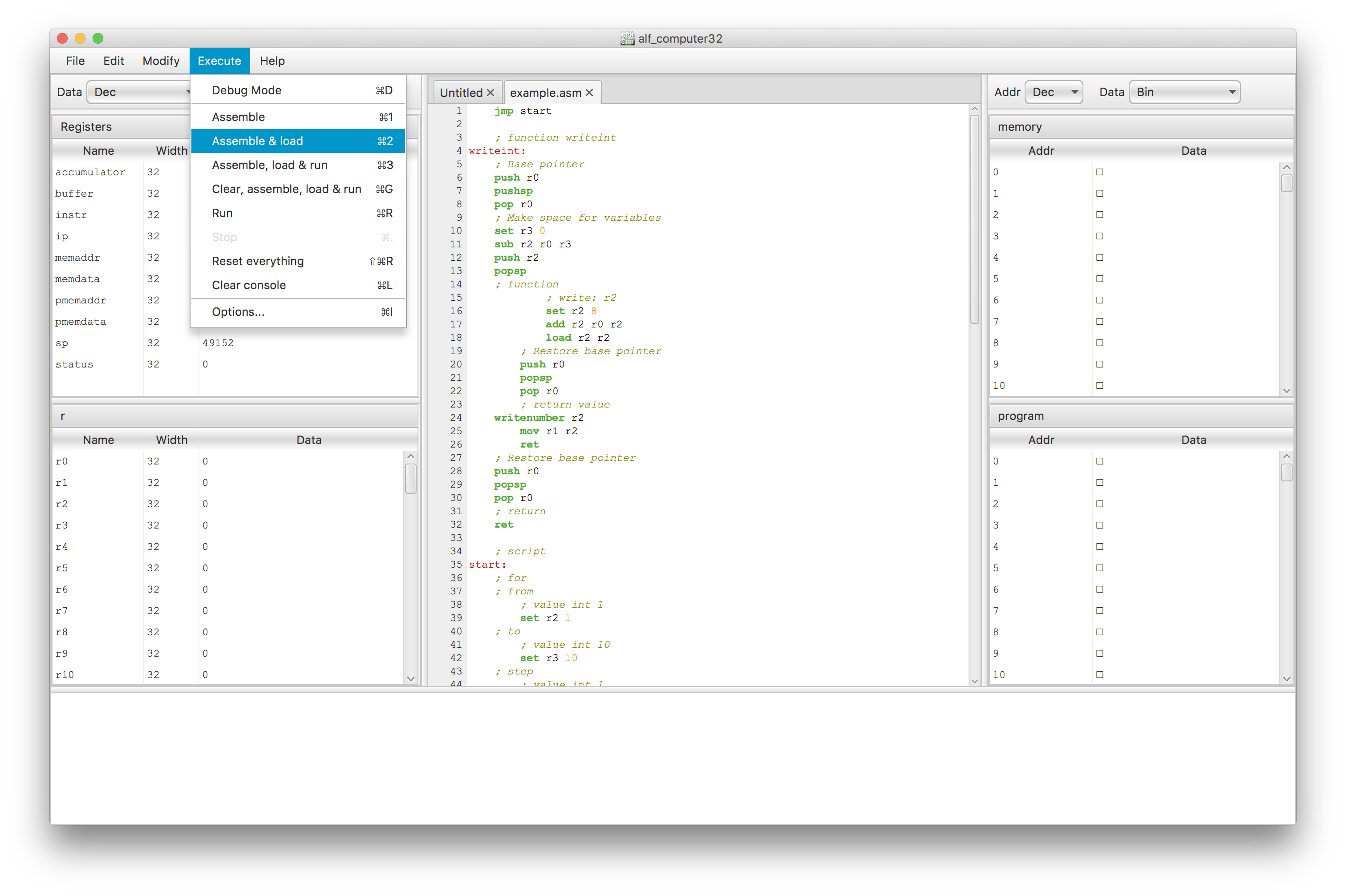

- Dans la barre de menu, aller à Execute et sélectionnez Assemble & load. Cela rassemblera le programme et va le charger dans la mémoire du programme

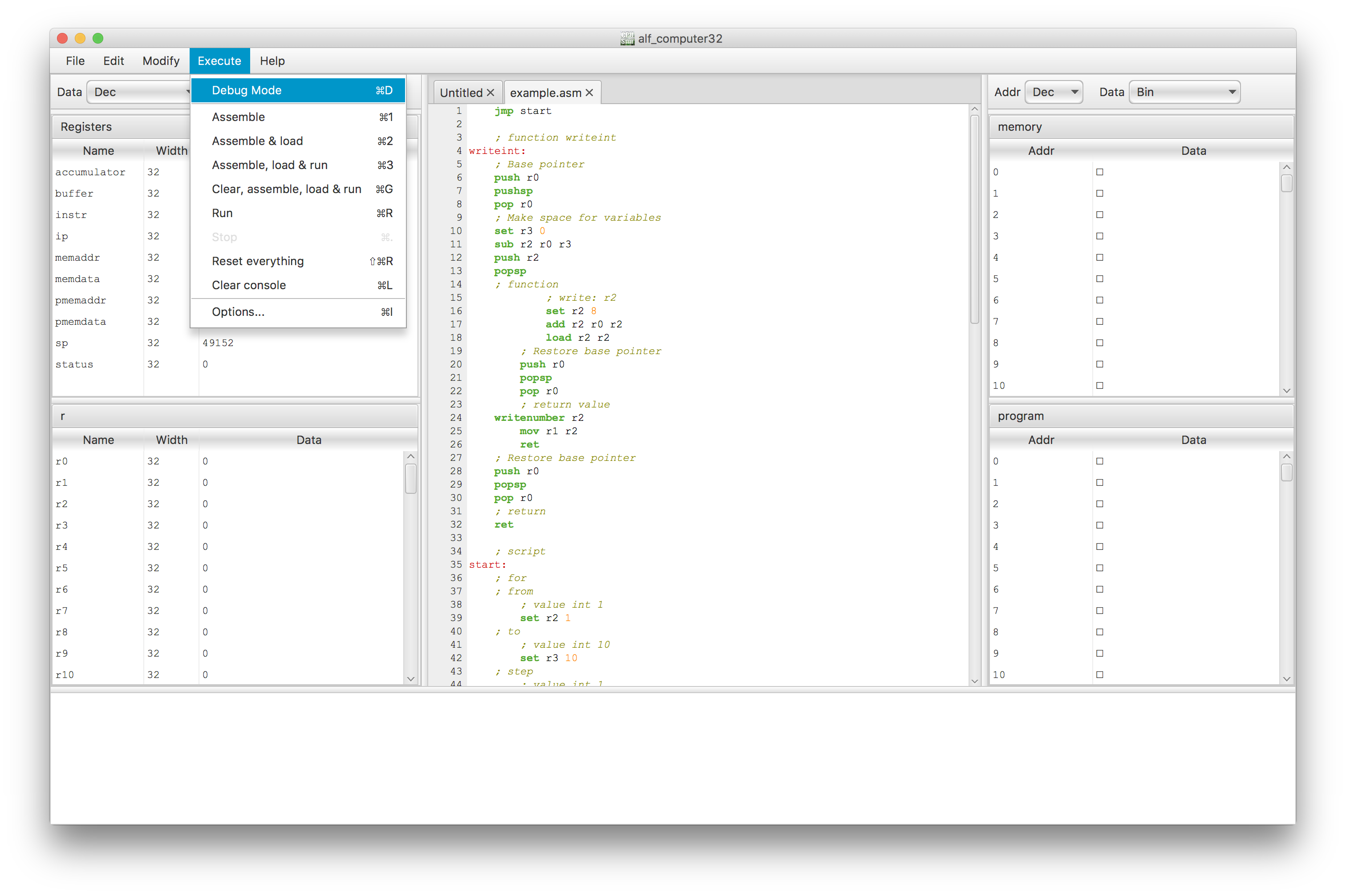

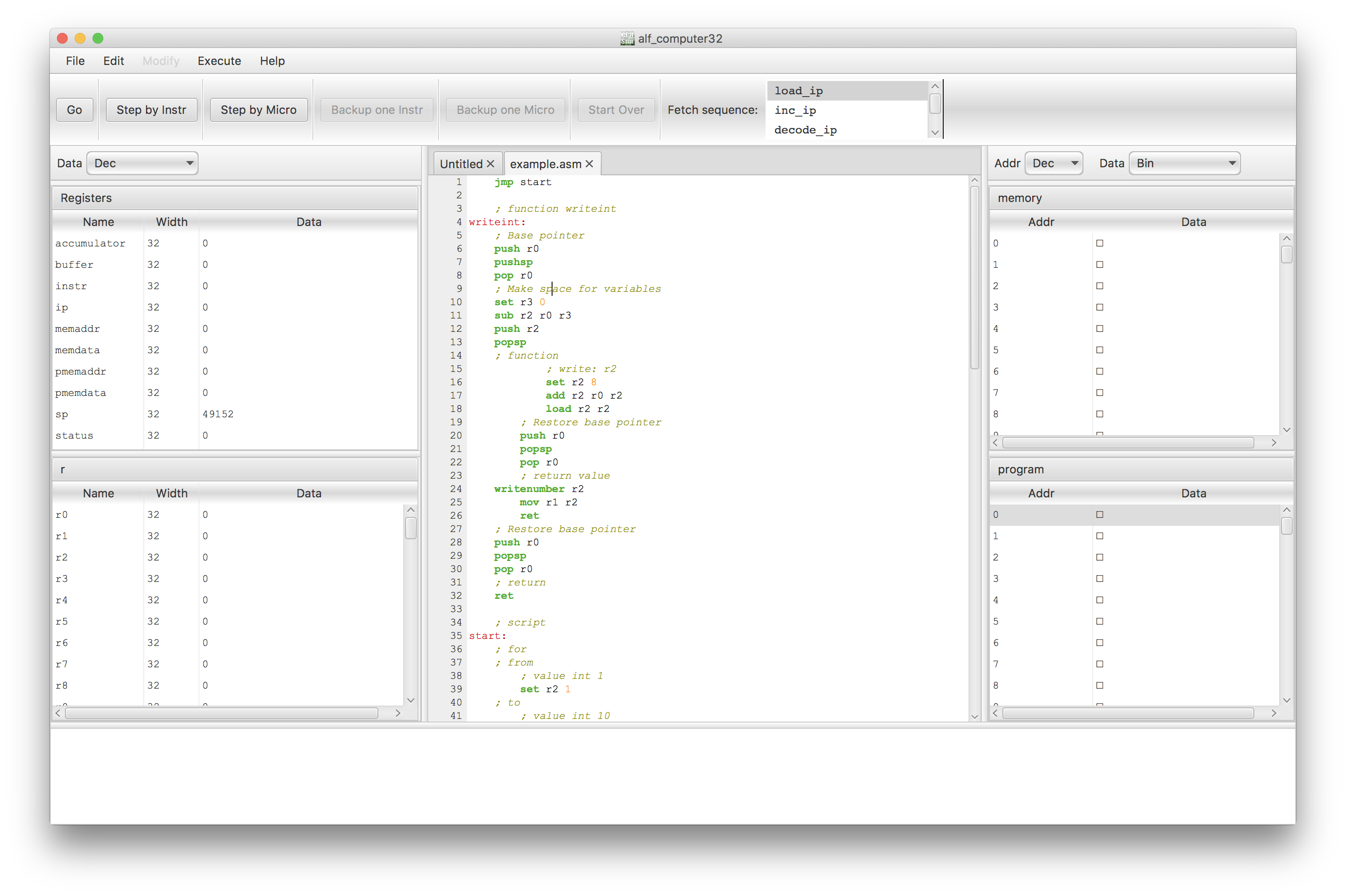

- Dans la barre de menu, aller à Execute et sélectionnez Debug. Cela changera l'interface utilisateur en mode débogage. Vous pouvez sélectionner plusieurs options:
- Start Over - redémarrer le programme
- Go - exécutez le programme
- Step by Instr - avance une instruction dans le programme
- Back one Instr - retourner une instruction dans le programme
Le Langage Alfy ASM
| Instruction | Equivalent |
|---|---|
| set r1 value (16 bits) | r1 = value |
| mov r1 r2 | r1 = r2 |
| load r1 r2 | r2 = MEM [r1] |
| store r1 r2 | MEM [r1] = r2 |
| pload r1 r2 | r2 = PMEM [r1] |
| pstore r1 r2 | PMEM [r1] = r2 |
| push r1 | sp = sp - 4 MEM [sp] = r1 |
| pop r1 | r1 = MEM [sp] sp = sp + 4 |
| pushsp | temp = sp sp = sp - 4 MEM [sp] = temp |
| popsp | sp = MEM [sp] |
| jmp label | goto label |
| run label | sp = sp - 4 MEM [sp] = ip goto etiquete |
| ret | sp = sp + 4 ip = MEM [sp] |
| (pseudo) label_title: | label label_title |
| stop | stop the program |
| add r1 r2 r3 | r1 = r2 + r3 |
| sub r1 r2 r3 | r1 = r2 - r3 |
| mul r1 r2 r3 | r1 = r2 * r3 |
| div r1 r2 r3 | r1 = r2 / r3 |
| mod r1 r2 r3 | r1 = r2 mod r3 |
| dec r1 value (unsigned 16 bits) | r1 = r1 - value |
| inc r1 value (unsigned 16 bits) | r1 = r1 + value |
| test r1 r2 | t = r1 - r2 |
| je label | if t = 0 goto label |
| jne label | if t != 0 goto label |
| jg label | if t > 0 goto label |
| jge label | if t >= 0 goto label |
| jl label | if t < 0 goto label |
| jle label | if t ⇐ 0 goto label |
| and r1 r2 r3 | r1 = r2 AND r3 (bitwise, bit by bit) |
| or r1 r2 r3 | r1 = r2 OR r3 (bitwise, bit by bit) |
| xor r1 r2 r3 | r1 = r2 XOR r3 (bitwise, bit by bit) |
| shl r1 r2 (left shift) | r1 = r1 « r2 |
| shr r1 r2 (right shift) | r1 = r1 » r2 |
| read r1 | r1 = read character from keyboard |
| write r1 | write character r1 to the display |
| readnumber r1 | r1 = read number from keyboard |
| writenumber r1 | write number r1 to the display |
