Modul solar dinamic

Introducere

Proiectul consta in realizarea unui sistem care orienteaza automat un panou solar mic in functie de directia luminii, folosind senzori si motoare pas cu pas. Panoul se poate misca pe doua axe pentru a se pozitiona cat mai bine fata de sursa de lumina, iar tensiunea generata si pozitia acestuia sunt afisate pe un display.

Scopul proiectului este de a arata ca un panou solar orientat corect poate produce mai multa energie decat unul fix. Ideea a pornit de la faptul ca soarele isi schimba pozitia pe parcursul zilei, iar un panou fix nu este mereu orientat optim.

Descriere generală

Descrierea modulelor si interactiunea hardware-software:

Hardware Design

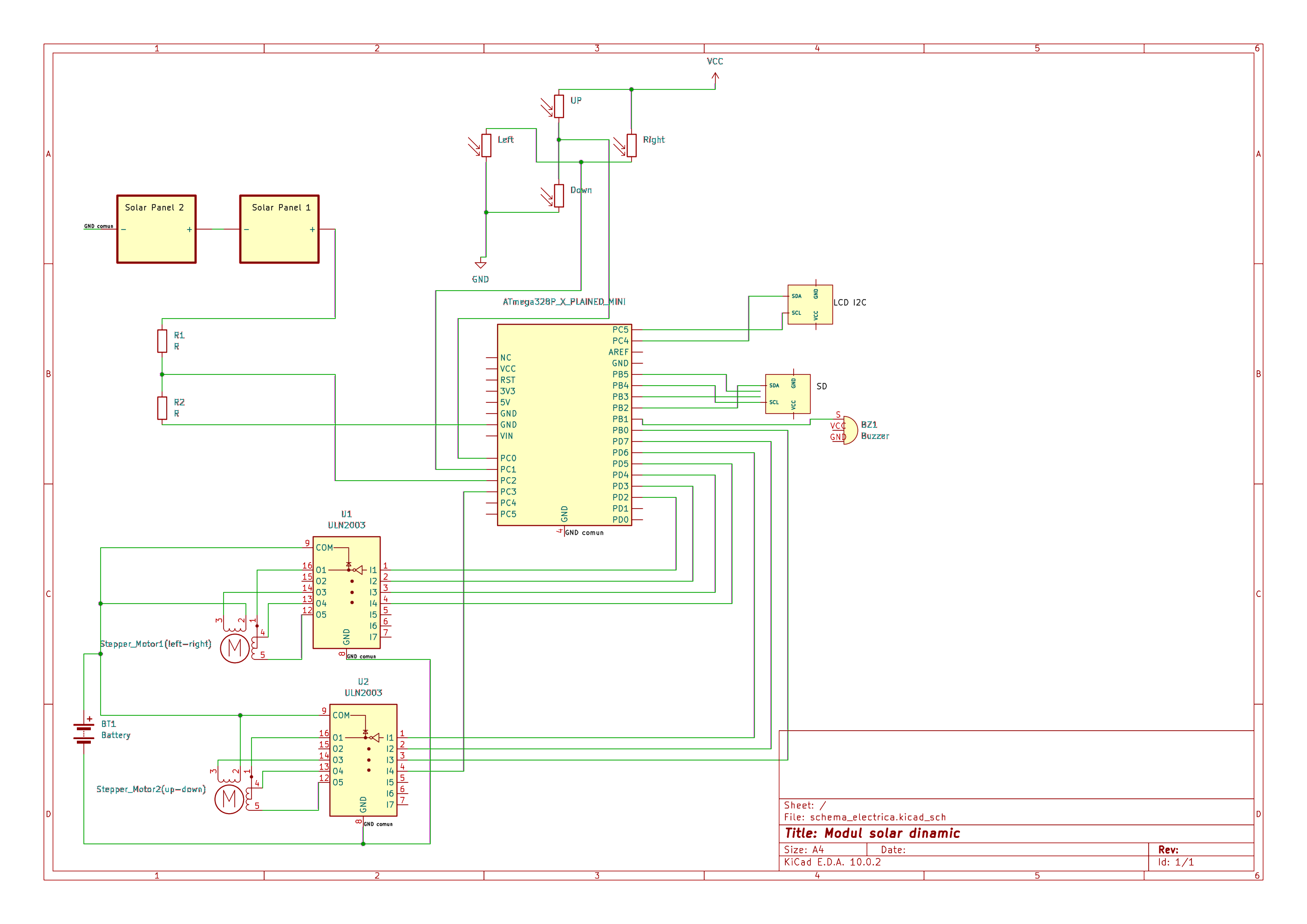

Explicatia schemei electrice: Schema ilustreaza integrarea perifericelor in jurul unitatii centrale (ATmega328P). Alimentarea logica a senzorilor si a modulelor de comunicatie (LCD, MicroSD) se realizeaza la 5V. Achizitia de date analogice (panou si LDR-uri) se face prin convertorul ADC (pinii PC0, PC1, PC2), in timp ce perifericele folosesc magistrale hardware dedicate (I2C pentru display, SPI pentru cardul SD, PWM pentru buzzer).

Lista de componente:

Nr. Crt. Denumire Componenta Nr. bucati
1 Placa de dezvoltare ATmega328P 1
2 Motor pas cu pas 28BYJ-48 2
3 Driver motor ULN2003 2
4 Senzor de lumina (Fotorezistenta / LDR) 4
5 Panou solar 2
6 Ecran LCD 1602 cu modul I2C 1
7 Modul cititor card MicroSD 1
8 Modul amplificator audio SC8002B 1
9 Difuzor 1

Tabel de conectare a pinilor:

Componenta Pini ATmega328P Rol / Functionalitate
Senzori de lumina (LDR) PC0, PC1 Intrari analogice pentru citirea diferentei de lumina
Panouri solare PC2 Intrare analogica pentru citirea tensiunii generate
Ecran LCD 1602 (I2C) PC4 (SDA), PC5 (SCL) Pinii hardware I2C/TWI pentru comunicare
Modul MicroSD (SPI) PB2 (CS), PB3 (MOSI), PB4 (MISO), PB5 (SCK) Pinii hardware SPI pentru salvarea datelor log
Modul Audio & Difuzor PB1 Iesire PWM pentru alerte sonore
Motor 1 (Stanga-Dreapta) PD2, PD3, PD4, PD5 Iesiri digitale catre driverul ULN2003 (ax Orizontal)
Motor 2 (Sus-Jos) PD6, PD7, PB0, PC3 Iesiri digitale catre driverul ULN2003 (ax Vertical)

Stadiul actual al implementarii si testarea componentelor: In imaginile de mai sus este prezentat stadiul curent al montajului fizic. Structura mecanica (pan/tilt) din lemn a fost asamblata, iar modulele electronice au fost cablate preliminar pe breadboard si placute de test.

Dovada functionarii: Asa cum se poate observa in fotografii, sistemul a fost alimentat cu succes, ecranul LCD 1602 primind tensiune (iluminarea de fundal este activa). De asemenea, driverele motoarelor pas cu pas au fost testate separat si primesc corect semnale de comanda.

Software Design

Mediu de dezvoltare

Proiectul a fost dezvoltat folosind mediul Visual Studio Code, impreuna cu extensia PlatformIO. Aceasta abordare faciliteaza scrierea codului bare-metal in limbajul C, gestionand automat toolchain-ul avr-gcc si procesul de compilare/incarcare a firmware-ului pe microcontrolerul ATmega328P prin intermediul utilitarului avrdude integrat. Pentru depanare (debugging) in timp real, a fost utilizat Serial Monitor-ul oferit nativ de PlatformIO.

Librarii si surse 3rd-party

Pentru a mentine un control strict asupra resurselor limitate de memorie (RAM si Flash), majoritatea modulelor (LCD, ADC, comunicare I2C, actionare motoare, generare semnal PWM) au fost scrise de la zero, lucrand direct cu registrii microcontrolerului.

Singura librarie 3rd-party integrata in proiect este:

Structura fisierelor sursa

Proiectul este organizat modular, fiecare componenta hardware sau software avand propriul set de fisiere header (.h) si sursa (.c):

Algoritmi si structuri implementate

Pentru a asigura o functionare stabila si autonoma a tracker-ului solar, s-au implementat urmatoarele mecanisme software:

  1. Automat de Stari (State Machine): Sistemul foloseste un automat de stari simplu dictat de tensiunea generata direct de panoul solar. Acesta asigura o tranzitie curata si unicat intre modul de “ZI(Activ)” si modul de “NOAPTE”, declansand evenimentele audio specifice.
  2. Oversampling si Filtrare Software (ADC): Pentru a elimina zgomotul si fluctuatiile fine ale luminii ambientale, citirile de la fotorezistente (LDR) si citirea tensiunii de pe panou trec printr-un algoritm de mediere, esantionand de mai multe ori consecutiv pe acelasi canal.
  3. Zone Moarte (Deadzone): Pentru controlul motoarelor pas cu pas s-a implementat o toleranta algoritmica de lumina (o marja de eroare fata de centrul ideal). Aceasta previne oscilatiile mecanice continue atunci cand lumina ambientala este uniforma.

Surse si functii implementate

Arhitectura firmware-ului este modularizata pentru a decupla logica senzorilor de cea a actuatorilor.

1. Modulul Principal (main.c) Aici se face preluarea datelor, afisarea pe ecran si rularea masinii de stari pentru tranzitiile audio. Pentru a stabiliza valorile citite de senzorii optici, a fost implementata functia de Oversampling, care aduna 8 esantioane consecutive si returneaza media lor, ignorand astfel zgomotul electric:

uint16_t ADC_ReadFiltered(uint8_t ch) {
    uint32_t sum = 0;
    for (uint8_t i = 0; i < 8; i++) {
        sum += ADC_Read(ch);
        _delay_us(300);
    }
    return (uint16_t)(sum / 8);
}

Logica de tranzitie Zi/Noapte asigura redarea fisierului WAV corespunzator o singura data la trecerea pragului de tensiune, folosind flag-ul este_zi:

if (voltaj_mv >= PRAG_ZI && este_zi != 1) {
    este_zi = 1;
    printf("--> [EVENIMENT] A rasarit soarele!\n");
    WAV_Play("COCOS.WAV");
}
else if (voltaj_mv <= PRAG_NOAPTE && este_zi != 0) {
    este_zi = 0;
    printf("--> [EVENIMENT] S-a intunecat. Trecem pe modul de noapte.\n");
    WAV_Play("NOAPTE.WAV");
}

2. Modulul de Motoare (motor.h / motor.c) Contine secventele de biti pentru driverul ULN2003 (Half-Step, 8 pasi). Deoarece pinii motorului pe axa Y (Verticala) sunt raspanditi pe porturi fizice diferite (PORTD, PORTB, PORTC) pentru a evita conflictele cu interfetele I2C si PWM, functia MotorY_Move implementeaza multiplexarea manuala a semnalelor catre fiecare pin in parte:

void MotorY_Move(int8_t directie) {
    if (directie > 0)
        step_index_Y = (step_index_Y + 1) & 7;
    else if (directie < 0)
        step_index_Y = (step_index_Y - 1) & 7;

    uint8_t step = step_sequence[step_index_Y];

    // Curatam pinii specifici de pe porturile D, B si C
    PORTD &= ~((1 << PD6) | (1 << PD7));
    PORTB &= ~(1 << PB0);
    PORTC &= ~(1 << PC3);

    // Mapam fiecare bit din secventa catre pinul hardware corect
    if (step & 0x01) PORTD |= (1 << PD6);
    if (step & 0x02) PORTD |= (1 << PD7);
    if (step & 0x04) PORTB |= (1 << PB0);
    if (step & 0x08) PORTC |= (1 << PC3);
}

Rezultat

https://drive.google.com/file/d/1DGZJ26SoPe8rLa0h7vX-gNK8Hjuyt_yA/view?usp=sharing

Concluzii

Acest proiect a reprezentat o provocare complexa si o sinteza excelenta a conceptelor de programare low-level si hardware design. Dezvoltarea unui Solar Tracker hibrid, folosind o abordare strict bare-metal in C, a demonstrat importanta gestionarii eficiente a resurselor limitate ale unui microcontroler (precum memoria RAM de doar 2KB a cipului ATmega328P) in conditiile rularii unor sarcini simultane.

Principalele realizari si lectii invatate includ:

Download

Bibliografie/Resurse

Acest proiect a fost realizat consultand urmatoarele surse oficiale si documentatii tehnice, structurate pe componente hardware si software:

Resurse Hardware

Resurse Software

* Laboratoarele OCW - Proiectarea Microprocesoarelor: Suportul teoretic si practic principal pentru fundamentarea cunostintelor despre arhitectura AVR, protocoalele de comunicatie seriala (UART, SPI, I2C) si manipularea la nivel de port.
