Etilotest Inteligent

Îndoiala din dimineața de după o petrecere sau o ieșire cu prietenii este o problemă cât se poate de comună. De multe ori te trezești, te simți apt să conduci, dar nu ai o certitudine clară că alcoolul a fost eliminat complet din organism. Să te bazezi pur și simplu pe intuiție sau pe „mă simt bine” este o decizie riscantă, care te poate costa permisul auto sau poate pune în pericol siguranța celor din jur. Plecând de la această nevoie practică – înlocuirea presupunerilor cu date concrete – am decis să construiesc un dispozitiv de verificare accesibil și rapid.

Proiectul meu este un Etilotest Inteligent, sistem capabil să măsoare concentrația vaporilor de alcool din aerul expirat și să ofere un feedback imediat și fără echivoc, atât vizual, cât și sonor.

• Ce face: Sistemul citește datele analogice de la un senzor de gaze/alcool, le procesează și afișează concentrația în timp real pe un ecran LCD. În funcție de valoarea citită, un buzzer pasiv emite semnale sonore de avertizare (un sunet de intensitate redusă pentru starea de pregătire/standby și o alarmă puternică, cu frecvență ridicată, în cazul depășirii pragului de siguranță).
• Scopul lui: Scopul principal este implementarea practică a interfețelor de bază ale unui microcontroler (ADC, I2C, Timere/PWM) într-un sistem util, de tip embedded, care interacționează direct cu mediul înconjurător.
• Ideea de pornire: Ideea a pornit de la necesitatea de a construi un proiect “echilibrat”, care să îmbine perfect achiziția de date analogice din lumea reală cu generarea de feedback digital (text și sunet controlat).
• Utilitate: Proiectul este util atât din punct de vedere educațional (pentru aprofundarea noțiunilor de PM), cât și practic, ilustrând modul de funcționare a unui dispozitiv de siguranță rutieră și personală.

Arhitectura proiectului este structurată în jurul microcontrolerului ATmega328P, care acționează ca unitate centrală de procesare. Sistemul este împărțit în trei module principale care interacționează constant:

1. Modulul de Achiziție (Intrare): Reprezentat de senzorul MQ-3. Acesta funcționează ca un divizor de tensiune variabil. Pe măsură ce concentrația de alcool din aer crește, rezistența senzorului scade, trimițând o tensiune variabilă către microcontroler. ATmega328P preia acest semnal folosind convertorul analog-digital (ADC).
2. Modulul de Procesare (Unitatea Centrală): Microcontrolerul preia valoarea numerică obținută de la ADC și o compară cu un prag de siguranță predefinit în cod (firmware). În funcție de rezultatul comparației, dictează comportamentul modulelor de ieșire.
3. Modulele de Ieșire (Feedback):
   • Feedback Vizual: Microcontrolerul împachetează datele și le trimite prin magistrala I2C către modulul adaptor de pe spatele ecranului LCD 1602, afișând starea sistemului (ex: “Pregatire…”, “Testare…”, “Alarma!”).
   • Feedback Sonor: Folosind Timerele și modul PWM, microcontrolerul generează un semnal oscilant către buzzer-ul pasiv. Modificând factorul de umplere (duty cycle) și frecvența, sistemul alternează între un sunet discret de notificare și o sirenă de alarmă stridentă.

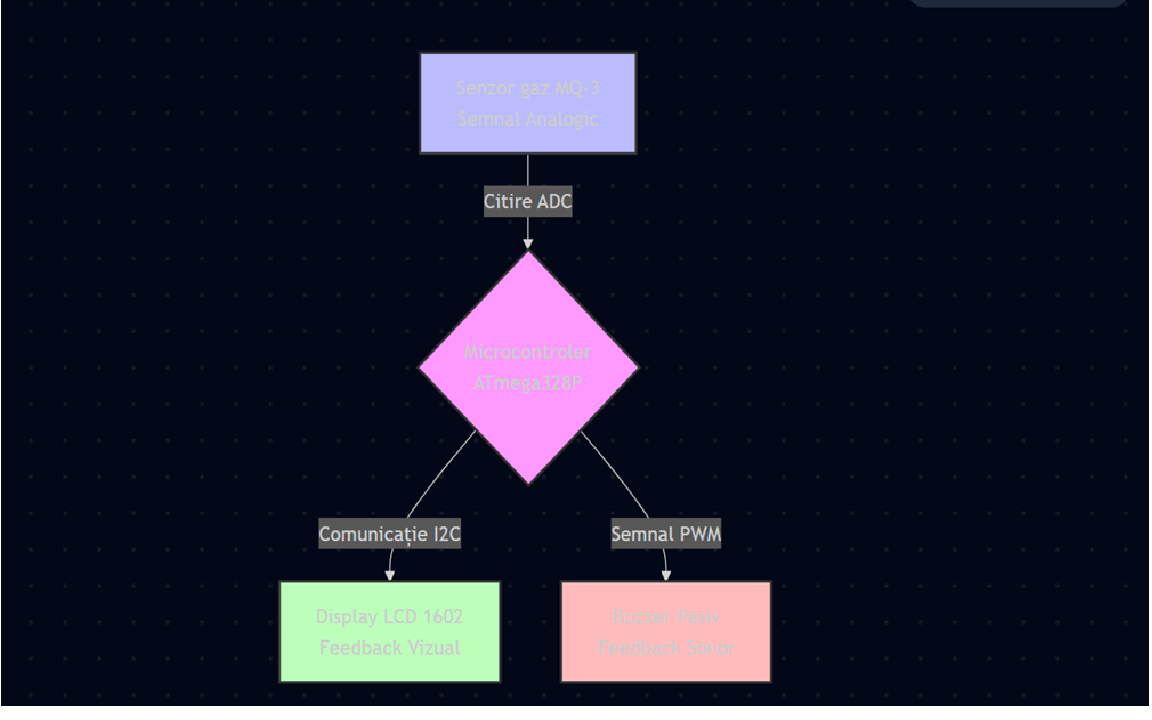

Schemă bloc:

În această etapă, lista de componente hardware necesare pentru realizarea proiectului este următoarea:

În stadiul curent, arhitectura hardware a proiectului este complet finalizată și asamblată pe breadboard. Toate modulele periferice (senzorul de gaz, ecranul LCD și buzzer-ul) au fost interfațate fizic cu microcontrolerul ATmega328P și sunt alimentate corespunzător. Conexiunile au fost realizate și testate individual pentru a asigura integritatea și stabilitatea semnalelor electrice.

• Placă de dezvoltare cu ATmega328P: Reprezintă unitatea centrală de procesare (creierul proiectului). Rolul ei este să citească tensiunea analogică de la senzor, să o convertească digital, să o compare cu un prag prestabilit și să comande perifericele de output (display-ul și buzzer-ul).
• Modul Senzor de gaz MQ-3: Este componenta de input primar. Rolul său este să detecteze vaporii de alcool din aer (respirație) și să ofere o tensiune proporțională cu concentrația acestora.
• Display LCD 1602 (cu modul I2C): Este interfața vizuală (Human-Machine Interface). Afișează stadiul curent al dispozitivului și valoarea numerică brută citită de pe senzor.
• Modul Buzzer Pasiv (KY-006): Oferă feedback acustic. Va genera tonuri de avertizare și alarme complexe prin intermediul semnalelor pulsatorii atunci când este detectată o concentrație de alcool peste limita admisă.

Alegerea pinilor nu a fost aleatoare, ci s-a bazat strict pe arhitectura internă a microcontrolerului ATmega328P, folosind perifericele hardware dedicate pentru a eficientiza codul:

• Pinul PC0 (conectat la ieșirea Analog A0 a senzorului MQ-3): Corespunde canalului ADC0 (Analog-to-Digital Converter). Deoarece senzorul oferă o tensiune continuă variabilă (între 0V și 5V) în funcție de nivelul de alcool, era necesar un pin capabil să convertească această tensiune într-o valoare digitală pe 10 biți (0-1023), citind regiștrii interne (ADMUX și ADCSRA).
• Pinul PB1 (conectat la pinul de Semnal al Buzzer-ului pasiv): Corespunde fizic ieșirii OC1A (Timer/Counter1 Output Compare Match A). Acest pin este utilizat pentru a genera frecvențe audio exacte folosind Timer-ul 1 hardware în modul CTC (Clear Timer on Compare Match). Astfel, generarea sunetului se face pur la nivel hardware, fără a bloca procesorul.
• Pinii PC4 și PC5 (conectați la SDA, respectiv SCL de pe modulul I2C al LCD-ului): În arhitectura ATmega328P, PC4 și PC5 sunt pinii hardware dedicați pentru perifericul TWI (Two-Wire Interface / I2C). PC4 acționează ca linia de date (SDA - Serial Data), iar PC5 ca linia de ceas (SCL - Serial Clock), permițând comunicarea rapidă cu ecranul.

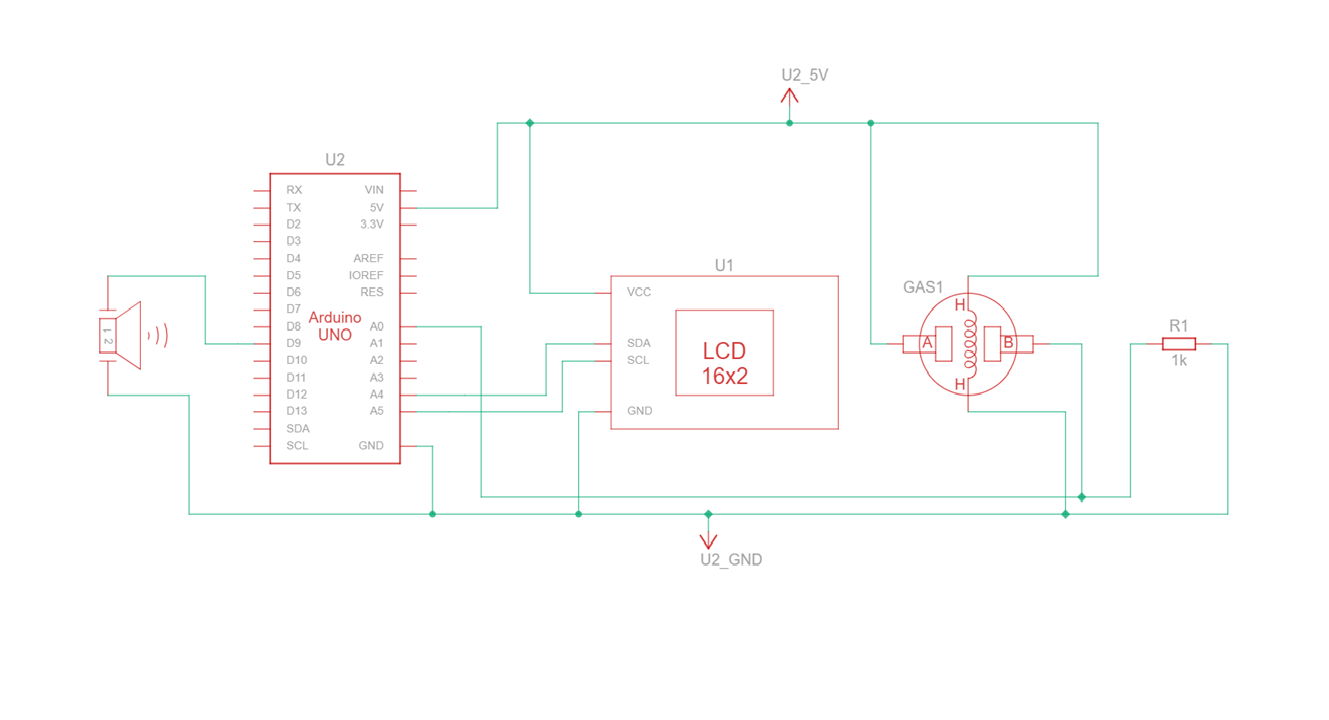

Schema de mai sus a fost realizată pentru a evidenția conexiunile logice, de semnal și de alimentare dintre microcontrolerul ATmega328P și modulele periferice.

Logica de alimentare: Alimentarea întregului circuit se realizează prin intermediul portului USB al plăcii de dezvoltare (5V). Bara de plus (roșie) și minus (albastră) de pe breadboard distribuie curentul (VCC la 5V și GND la masă) către toate perifericele, asigurând un nivel de tensiune stabil pentru logica TTL.

Conexiunile de semnal:

• Senzor MQ-3: VCC la 5V, GND la masă, iar ieșirea analogică (A0) este conectată la pinul PC0.
• Display LCD I2C: VCC la 5V, GND la masă, pinul SDA conectat la pinul PC4, iar pinul SCL la pinul PC5.
• Buzzer KY-006: Pinul de masă (-) conectat la GND, iar pinul de Semnal (S) la pinul PB1 (echivalent cu pinul digital 9 pe placa din schemă).

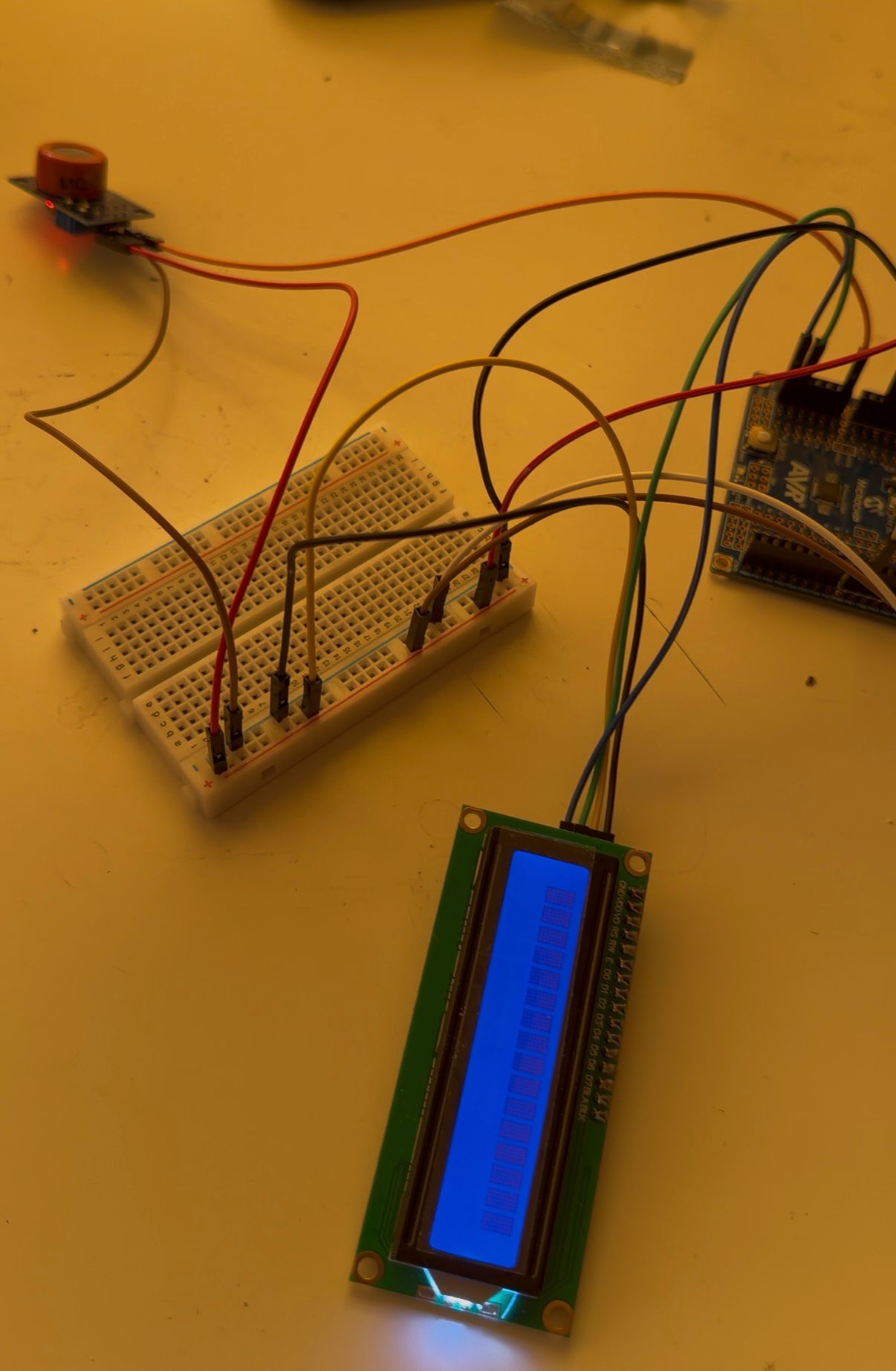

În imaginea de mai sus se observă setup-ul fizic complet, asamblat pe breadboard. Toate cele trei periferice (Senzor MQ-3, LCD, Buzzer) sunt conectate la pinii corespunzători ai plăcii de dezvoltare.

Proiectul a fost dezvoltat în mediul Visual Studio Code (VS Code) utilizând extensia PlatformIO și toolchain-ul AVR-GCC. Arhitectura software este de tip „bare-metal” — nu au fost utilizate biblioteci third-party (precum framework-ul Arduino sau librării pre-scrise pentru I2C/LCD din exterior). Tot codul a fost implementat de la zero, interacționând direct cu regiștrii hardware ai microcontrolerului ATmega328P. Această abordare a fost aleasă deliberat pentru a garanta controlul absolut asupra timing-ului, pentru a optimiza consumul de memorie și pentru a demonstra înțelegerea profundă a arhitecturii microprocesorului.

Deoarece proiectul nu folosește librării externe, au fost incluse exclusiv bibliotecile standard din suita AVR Libc:

• <avr/io.h> — definește adresele regiștrilor hardware ai microcontrolerului ATmega328P (ex: TWCR, ADCSRA, TCCR1A, PORTB). Este vitală pentru toate funcțiile de configurare și control.
• <util/delay.h> — oferă funcțiile _delay_ms() și _delay_us() pentru crearea pauzelor precise necesare în algoritmul de inițializare al ecranului LCD și în temporizarea interfeței (numărătoarea inversă, generarea notelor muzicale).
• <stdio.h> — utilizată strict pentru funcția sprintf(), necesară pentru formatarea dinamică a textului și a valorilor numerice (ex: combinarea părții întregi cu partea zecimală) înainte de a fi trimise către ecranul LCD.

Deși întregul cod rezidă în fișierul main.c pentru o compilare monolitică eficientă, el este structurat logic în module independente, cu funcții dedicate (etapa 3):

• Driverul TWI (I2C): Funcțiile i2c_init(), i2c_start(), i2c_write(), i2c_stop() manipulează direct hardware-ul intern pentru a stabili protocolul de comunicație la 100 kHz.
• Driverul LCD (PCF8574): Funcțiile lcd_send_nibble(), lcd_send_byte(), lcd_init() abstractizează comunicația pe 4 biți și controlează pinii de Enable/RS prin expandorul de porturi I2C.
• Driverul ADC (Senzor MQ-3): Funcțiile setup_adc() și citire_senzor() configurează convertorul analog-digital și implementează o buclă de tip polling (ADSC) pentru obținerea datelor brute.
• Driverul Audio (Timer 1): Funcțiile setup_buzzer(), porneste_alarma(ton) și pachetul de profile Arcade abstractizează hardware-ul timerului pentru a genera frecvențe dinamice.

Logica principală a programului funcționează ca o Mașină de Stări (Finite State Machine) adaptivă:

• Starea 1 (Standby): Senzorul este citit o dată la 100ms. Ecranul afișează 0.00mg/L (READY).
• Starea 2 (Eșantionare): Când ADC-ul detectează un prag de peste 120, se declanșează o numărătoare inversă de 3 secunde. În acest timp, microcontrolerul citește senzorul la frecvență ridicată (10Hz) și reține doar valoarea maximă de vârf (valoare_maxima), implementând simultan un „tic-tac” sonor.
• Starea 3 (Verdict): Valoarea maximă este procesată matematic. Pe baza a 3 praguri predefinite, sistemul afișează un mesaj text clar și apelează o funcție audio specifică stării (sobru, amețit sau ebrietate avansată).
• Starea 4 (Auto-Curățare): Sistemul așteaptă până când nivelul senzorului scade în mod natural sub pragul de histerezis, protejând dispozitivul de re-declanșări false datorate vaporilor reziduali.

Senzorul MQ-3 furnizează o tensiune analogică, măsurată de convertorul ADC pe 10 biți într-o valoare brută cuprinsă între 0 și 1023. Pentru a oferi utilizatorului o valoare standardizată (mg/L în aerul expirat), a fost implementat un algoritm de mapare liniară (interpolare). Deși variația rezistenței interne a senzorului este teoretic logaritmică, calibrarea empirică a demonstrat că o scalare liniară este ideală pentru precizia vizată de acest proiect. Valorile de referință stabilite la calibrare sunt:

• Aer curat (Repaus): Tensiunea de bază fluctuantă este ignorată. O valoare ADC de 115 reprezintă punctul de referință (0.00 mg/L).
• Prag de saturație: O valoare ADC de 350 a fost echivalată cu 0.85 mg/L.

Formula de calcul implementată în cod este:

Concentratie = ((ADC_citit - 115) * 0.85) / (350 - 115)

Orice citire ADC sub valoarea de 115 este considerată zgomot de fond și este forțată hardware la 0.00 mg/L, asigurând stabilitatea afișajului.

Proiectul bifează și demonstrează înțelegerea următoarelor concepte din programa de laborator:

• GPIO: Configurarea direcției pinilor de I/O la nivel de bit (ex: DDRB |= (1 « PB1)) pentru controlul hardware al buzzer-ului.
• Convertorul Analog-Digital (ADC): Configurarea registrului ADMUX folosind AVCC ca referință (REFS0) și setarea prescaler-ului la 128 prin ADCSRA pentru a citi variațiile fine de tensiune analogică generate de senzorul de gaz pe pinul PC0.
• Timere Hardware: Folosirea Timer-ului 1 (pe 16 biți) în modul CTC (Clear Timer on Compare Match, WGM12) pentru generarea semnalului audio asincron. Ieșirea comută automat starea pinului OC1A (COM1A0), degrevând procesorul (Hardware PWM).
• Comunicații Seriale (I2C/TWI): Implementarea comunicației sincrone cu ecranul LCD prin manipularea manuală a registrilor TWI (TWSR, TWBR, TWCR). Confirmările (ACK) sunt monitorizate prin flag-ul TWINT.

• Spectacol Audio Dinamic (Arcade Style): Spre deosebire de o alarmă binară, generarea sunetului exploatează Timerul 1 pentru a crea profile audio complexe, ascendente sau descendente, care simulează efecte de tip „Level Up” sau „Sirenă”.
• Histerezis Software: Pentru a elimina bug-urile mecanice și electrice de tip „bouncing”, a fost implementată o bandă de histerezis de 20 de unități între pragul de start al testului și pragul de revenire în repaus.
• Optimizarea Memoriei pentru Float: Funcția sprintf de pe AVR nu suportă formatarea numerelor cu virgulă mobilă din fabrică. Pentru a ocoli această limitare, logica matematică sparge valoarea de concentrație calculată în două numere întregi distincte (partea întreagă și primele două zecimale), simulând o afișare de tip float eficientă computațional.

• Hardware: S-a validat detecția corectă a adresei I2C (0x27) a modulului PCF8574. Tensiunea senzorului MQ-3 a fost măsurată fizic, confirmând comportamentul rezistenței de pre-încălzire.
• Software: Sistemul a fost calibrat empiric folosind surse externe cu concentrații diferite de alcool. Funcția de histerezis a fost testată și s-a dovedit stabilă, eliminând buclele infinite, iar feedback-ul audio rulează fluid, fără a bloca rutina de afișare pe LCD.

În urma implementării, asamblării și testării etilotestului digital, s-au obținut următoarele rezultate ce confirmă atingerea obiectivelor propuse și stabilitatea sistemului:

• 1. Achiziția și Procesarea Datelor (Senzorul MQ-3)

Sistemul a demonstrat o citire stabilă a valorilor analogice provenite de la senzorul de gaz. Prin algoritmul de mapare liniară și filtrarea software a zgomotului de fond (ignorarea valorilor brute sub pragul de 115), aparatul convertește precis tensiunea în concentrație de alcool (mg/L), oferind valoarea 0.00 pentru o persoană perfect sobră.

• 2. Stabilitate Algoritmică (Histerezis și Auto-Curățare)

A fost eliminat cu succes efectul de “bouncing” (re-declanșare falsă accidentală) prin implementarea unei benzi de histerezis. Dispozitivul intră automat într-o stare de ventilație (curățare senzor) și rămâne blocat acolo până când vaporii de alcool coboară sub pragul de siguranță, garantând corectitudinea testelor consecutive.

• 3. Feedback Multi-Senzorial Adaptiv

Feedback Vizual (LCD 16×2 I2C): Interfața ghidează utilizatorul prin toate stările aparatului (Încălzire, Standby, Suflare, Curățare) și afișează instantaneu valoarea de vârf alături de un mesaj text corespunzător nivelului detectat (ex: “Drum bun!”, “Nu urca la volan”, “Esti praf!”). Feedback Acustic (Buzzer PWM): Folosind Timer-ul 1 hardware, s-au generat profiluri audio dinamice, non-liniare (stil Arcade). Aparatul oferă un feedback imediat și intuitiv: un tril vesel pentru sobrietate, o sirenă descendentă (Wah-Wah) pentru starea de ebrietate ușoară și o alarmă foarte rapidă și agresivă pentru depășirea limitei legale.

• 4. Optimizarea Resurselor (Firmware)

Codul sursă a fost scris „bare-metal”, manipulând direct regiștrii pentru protocolul I2C, ADC și Timer. S-a evitat complet utilizarea numerelor cu virgulă mobilă (float) în funcțiile de afișare, obținând un firmware extrem de rapid și stabil, care utilizează la maximum resursele limitate de memorie ale microcontrolerului ATmega328P.

• 5. Asamblare Hardware și Design Industrial

Un rezultat major al fazei finale l-a constituit trecerea de la stadiul de prototip de masă la un produs final portabil:

• Eliminarea Breadboard-ului: Toate conexiunile au fost cositorite direct, creând un “wire harness” (mănunchi de cabluri) robust. Această decizie a redus la zero riscul firelor deconectate accidental și a îmbunătățit considerabil stabilitatea electrică a pinilor de alimentare (VCC și GND).
• Carcasă Printată 3D: Întregul sistem hardware a fost integrat într-o carcasă personalizată, printată 3D. Aceasta protejează placa Xplained Mini, oferă un decupaj perfect fixat pentru ecranul LCD și expune doar sita senzorului MQ-3, conferind proiectului un aspect ergonomic și 100% funcțional ca produs finit.

Proiectul „Etilotest Digital” a ieșit fix mi-am și funcționează fără probleme. Am reușit să realizez de la zero un aparat care citește corect vaporii de alcool, face calculele matematice în spate și îți oferă imediat un verdict pe ecran, acompaniat de un set de sunete sunete ca avertisment.

Partea cea mai utilă a fost decizia de a scrie codul „bare-metal”.Am aplicat exact ce am învățat la laboratoare: am configurat pinii manual, am implementat protocolul I2C pas cu pas pentru LCD, am setat Convertorul Analog-Digital (ADC) pentru senzorul MQ-3 și am folosit Timer-ul 1 hardware ca să generăm acele profiluri audio dinamice pe buzzer.

In implementare am avut si bug-uri. De exemplu, la un moment dat senzorul o lua razna și declanșa testul de mai multe ori la rând din cauza valorilor reziduale. Aici am văzut în practică de ce e esențială partea de software pentru a corecta hardware-ul — am rezolvat problema implementând o bandă de histerezis, ceea ce a stabilizat complet aparatul.

Pasul final a fost renunțarea la breadboard. Cositorirea firelor și integrarea întregului montaj într-o carcasă printată 3D au transformat proiectrul facandu-l mai estetic.

Ce i-am mai putea adăuga pe viitor (Idei de dezvoltare): Dacă am vrea să îi facem un update (v2.0), aparatul ar putea fi îmbunătățit cu:

• O baterie internă: Să adăugăm un acumulator Li-Po de 3.7V și un modul de încărcare TP4056 ca să nu mai depindem deloc de cablul conectat la laptop.
• Voce reală: Să schimbăm buzzer-ul cu un modul MP3 (gen DFPlayer Mini) care să redea mesaje vocale amuzante sau avertizări înregistrate pe un card MicroSD.
• Istoric măsurători: Să ne folosim de memoria EEPROM a plăcii pentru a salva ultimele rezultate, ca să le poți vedea mai târziu dintr-un meniu pe ecran.
